产品编号: SPE406

DataTuff Ind SPE 40m 1Gbps 100 欧姆 22AWG SFTP PVC

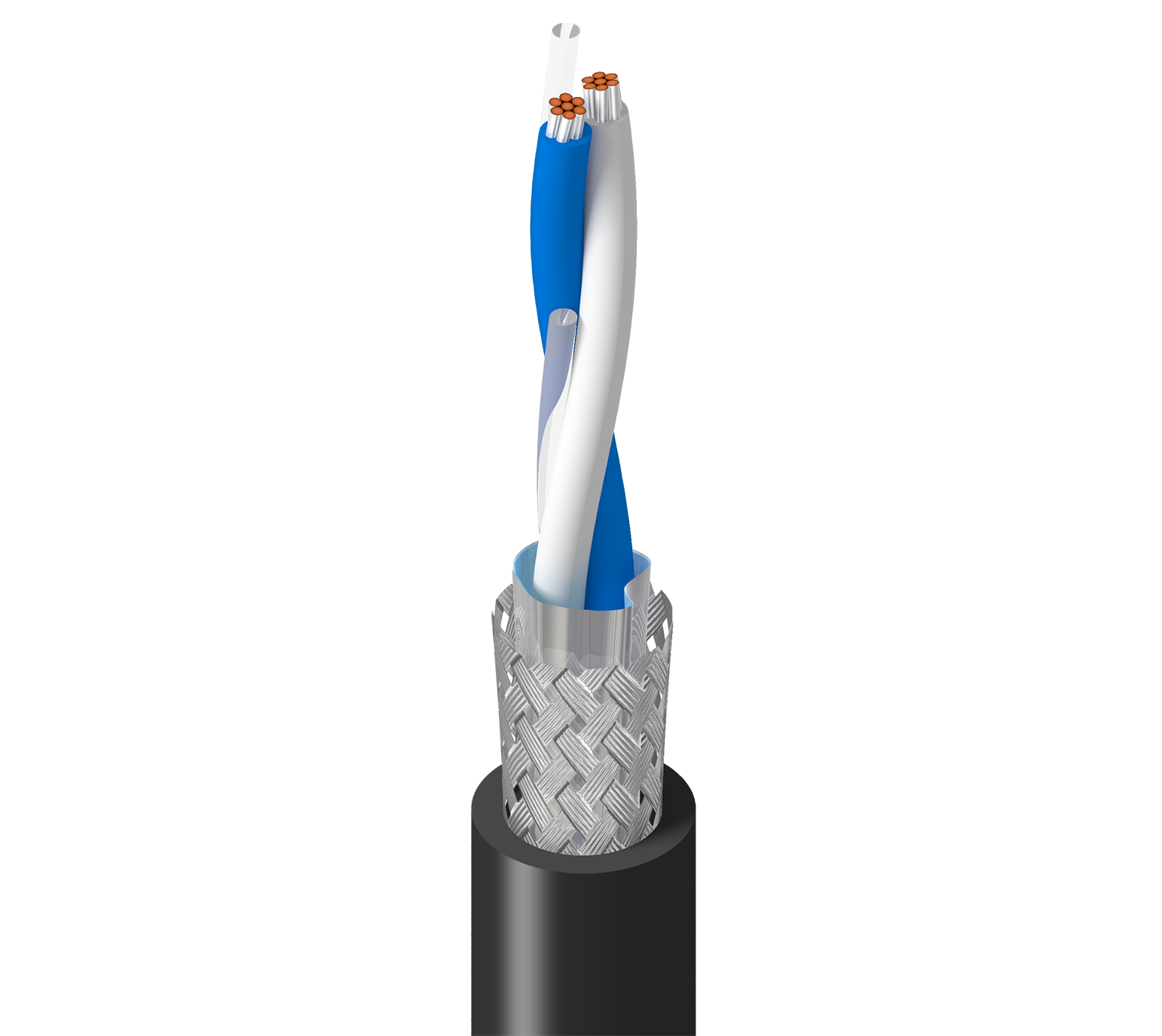

DataTuff 工业单对以太网 40m 1Gbps 100 Ohm 22AWG（绞合）镀锡铜线，泡沫 PE 绝缘，Beldfoil®+ 镀锡铜编织（80%）整体屏蔽，PVC 外护套

  • 上架时间:
    美洲
  • 状态:
    有源
SPE406
5 的 5

规格

Expand All

适合应用

嘈杂环境、工业物联网、工厂或过程自动化、IP 摄像机和设备、数据通信等。

导体

Size Stranding Material No. of Pairs
22 AWG Stranded TC - Tinned Copper 1

绝缘

Material Nom. Insulation Diameter Color Code
PE - Polyethylene (Foam) 0.069 in (1.8 mm) White & Blue

外屏蔽

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly) 100%
Braid Tinned Copper (TC) 80%

外层护套

Material Nom. Diameter
PVC - Polyvinyl Chloride 0.201 in (5.11 mm)

电气设备

Max. Conductor DCR Max. Capacitance Unbalance
59.4 Ohm/km (18.1 Ohm/1000ft) 1,600 pF/km

延迟

Frequency Max. Delay Max. Delay Skew
100 MHz 538 ns/100m 25 ns/100m

高频

Frequency [MHz] Max. Insertion Loss (Attenuation) Min. RL (Return Loss) [dB] Min. TCL [dB] Min. ELTCTL [dB] Max. Surface Transfer Impedance [mOhm/m] Min. Coupling Attenuation [dB]
1 3.1 dB/100m 20 40 40 50
4 5.6 dB/100m 23 40 28 76
8 7.8 dB/100m 24.5 36.5 21.9 93
10 8.7 dB/100m 25 35.0 20.0 100
16 11 dB/100m 25 31.9 15.9 135
20 12.3 dB/100m 25 30.5 14 155
25 13.8 dB/100m 24.2 29 12 178
30 15.1 dB/100m 23.5 27.8 10.5 200 85
60 21.4 dB/100m 20.9 23.3 5 85
100 27.8 dB/100m 19 20 5 85
200 39.7 dB/100m 16.4 15.5 5 79
250 44.6 dB/100m 15.6 14 5 77
300 49.0 dB/100m 14.9 12.8 5 75
350 53.2 dB/100m 14.3 11.8 5 74
400 57.0 dB/100m 13.8 11 5 73
450 60.7 dB/100m 13.4 10.2 5 72
500 64.1 dB/100m 13.0 9.5 5 71
550 67.5 dB/100m 12.6 8.9 5 70
600 70.7 dB/100m 12.3 8.3 5 69

电压

UL Voltage Rating Voltage Rating
300 V (UL AWM 2095) 300 V (IEC 61156-12)

温度

UL Temperature Operating
80°C -20°C To +80°C

弯曲半径

Installation Min.
2 in (51 mm)

线缆毛重

10.6 磅/1000 英尺

环境适应性

室内，室外，抗紫外线，耐油

阻燃性/遇火反应

FT2，IEC 60332-1-2

AWM合规性

AWM 2095, AWM I A/B

IEEE合规性

IEEE 802.3bp

ISO/IEC合规性

IEC 61156-12

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)、REACH：2020-01-16

APAC合规性

中国 RoHS II (GB/T 26572-2011)

备注

电参数值即基于线缆测试及典型Belden系统中的代表性能得出的预期性能。

更新和修订

修订编号：0.76 修订日期：09-07-2025

更新和修订

修订编号：0.76 修订日期：09-07-2025


Report An Error

零件编号

货号 颜色 收起类型 长度
SPE406 0101000 黑色 线盘 1,000 ft
SPE406 0105000 黑色 线盘 5,000 ft
SPE406 0061000 浅蓝色 线盘 1,000 ft
SPE406 0065000 浅蓝色 线盘 5,000 ft
