产品编号: 3077ELS

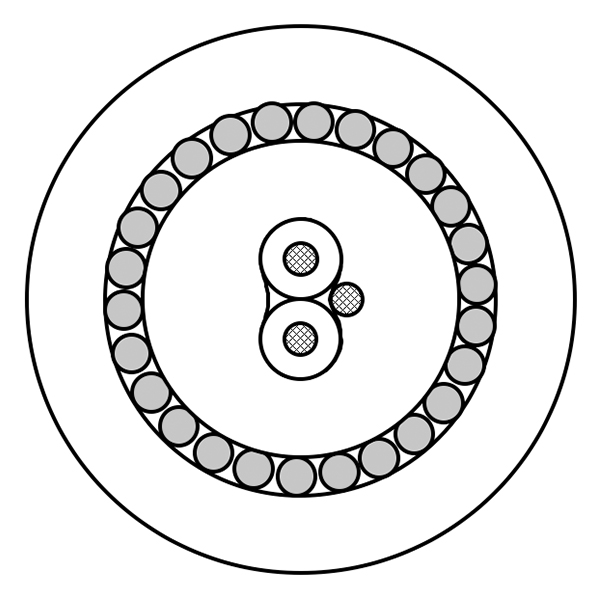

现场总线，1PR #22 Str TC，PO 绝缘，OS，LSZH Jkt，300V SWA

现场总线，1 对 AWG 22 镀锡铜线 - 多股绞合，聚烯烃（PO、PE、PP）绝缘，箔或铜带屏蔽，LSZH / FRNC 护套，300V SWA

  • 上架时间:
    全球
  • 状态:
    有源
3077ELS
5 的 5

规格

Expand All

适合应用

仪表和计算机线缆；用于数据传输应用

导体

Size Stranding Material
22 7x30 TC - Tinned Copper

绝缘

Material Nom. Thickness Nom. Insulation Diameter Color Code
PE - Polyethylene 0.375 mm (0.0148 in) 1.5 mm (0.059 in) White & Black

内屏蔽

Shield Type Material
Tape Bi-Laminate (Alum+Poly)

内护套

Material Nom. Thickness Nom. Diameter Color
LSZH - Low Smoke Zero Halogen (Flame Retardant) 2.15 mm (0.0846 in) 7.5 mm (0.30 in) Orange or Blue

铠装

Armor Type & Material Armor Thickness Coverage
SWA - Steel Wire Armor 0.9 mm Min. 95%

外层护套

Material Nom. Thickness Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 1.85 mm (0.0728 in) 13 mm

电气设备

Max. Conductor DCR Nom. Characteristic Impedence Nom. Velocity of Prop.
52.5 Ohm/km 100 Ohm 66%

温度

Installation Storage
-15°C To +80°C -45°C To +80°C

弯曲半径

Installation Min.
140 mm

最大拉伸张力

50 N (11 lbf)

环境适应性

室内的<多重分离/>室内/室外<多重分离/>户外的<多重分离/>室内/室外 - Euroclass Eca

阻燃性/遇火反应

IEC 60332-3-24

欧洲无卤标准

IEC 62821-1 无卤合规性 = 是，IEC 60754-1 - 卤素含量 = 零，IEC 60754-2 - 卤素酸性气体含量 - 最大。电导率 = 2.5 µS/mm，IEC 60754-2 - 卤素酸性气体含量 - 最小。pH = 4.3

更新和修订

修订号：0.219 修订日期：02-20-2026

更新和修订

修订号：0.219 修订日期：02-20-2026


Report An Error

零件编号

货号 颜色 收起类型 长度 EAN码
3077ELS.01500 黑色 线盘 500 m 8719605005595
3077ELS.011000 黑色 线盘 1,000 m 8719605005588
