产品编号: 9182LS

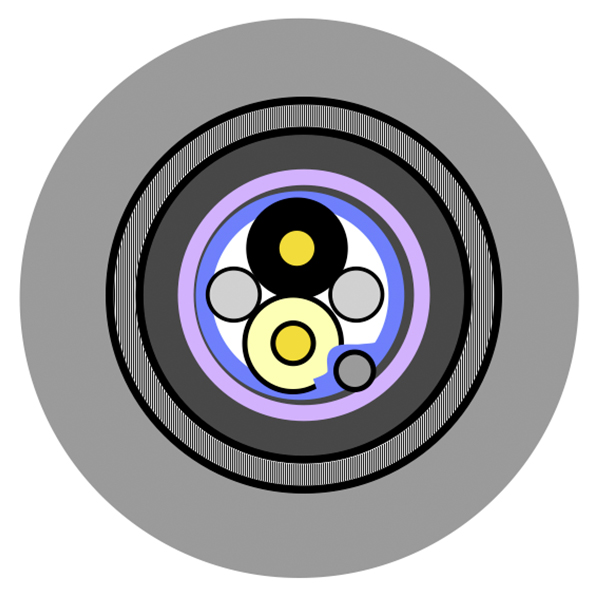

Twinax , 1PR #22 Str TC, PO ins, OS, LSZH Jkt, 300V, SWA

Twinax , 1 对 AWG 22 镀锡铜 - 多股绞合线, 聚烯烃 (PO, PE, PP) 绝缘, 箔或铜带屏蔽, LSZH / FRNC 护套, 300V, SWA

  • 上架时间:
    全球
  • 状态:
    有源
9182LS
5 的 5

规格

Expand All

适合应用

双轴仪表和计算机线缆；用于数据传输应用

导体

Size Stranding Material
22 19x34 TC - Tinned Copper

绝缘

Material Nom. Insulation Diameter Color Code Notes
PE - Polyethylene (Foam) 3.45 mm (0.136 in) Black & Yellow HDPE

内屏蔽

Shield Type Material Material Trade Name
Tape Tri-Laminate (Alum+Poly+Alum) Duofoil®

内护套

Material Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 8.8 mm (0.35 in)

铠装

Armor Type & Material Armor Thickness Coverage
SWA - Steel Wire Armor 1.25 mm (0.0492 in) Min. 95%

外层护套

Material Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 14.25 mm

衰减

Frequency Nom. Attenuation
1 MHz 1.31 dB/100m
5 MHz 2.79 dB/100m
10 MHz 3.94 dB/100m
20 MHz 5.58 dB/100m
50 MHz 8.86 dB/100m
100 MHz 14.11 dB/100m
200 MHz 20.34 dB/100m
400 MHz 28.87 dB/100m

电气设备

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
45.9 Ohm/km (14.0 Ohm/1000ft) 20.7 Ohm/km (6.31 Ohm/1000ft) 45.1 pF/m (13.7 pF/ft) 150 Ohm 78%

温度

Installation Storage
-15°C To +80°C -45°C To +80°C

弯曲半径

Installation Min.
213.8 mm

环境适应性

室内的<多重分离/>室内/室外<多重分离/>户外的<多重分离/>室内/室外 - Euroclass Eca，耐日光性

阻燃性/遇火反应

IEC 60332-3-24

CPR合规性

CPR Euroclass: Fca

CENELEC合规性

EN 50290-2-20

欧洲无卤标准

IEC 62821-1 无卤合规性 = 是，IEC 60754-1 - 卤素含量 = 零，IEC 60754-2 - 卤酸气体含量 - 最大电导率 = 2.5S/mm，IEC 60754-2 - 卤酸气体含量 - 最小 pH 值 = 4.3，IEC 61034-2 - 烟雾密度最小透射率 = 60% µ

更新和修订

修订号：0.252 修订日期：12-24-2025

更新和修订

修订号：0.252 修订日期：12-24-2025


Report An Error

零件编号

货号 颜色 收起类型 长度 EAN码
9182LS.001000 黑色 线盘 1,000 m 8719605020161
9182LS.K01000 黑色 线盘 1,000 m 8719605020178
