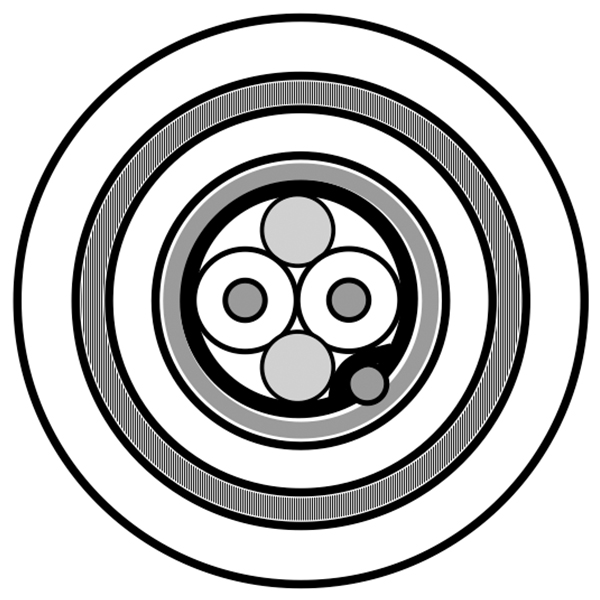

产品编号: 9463LS

蓝色软管，1PR #20 Str TC，PO ins，F/B，LSZH Jkt，SWA

蓝色软管，1 对 AWG 20 镀锡铜线 - 绞合，聚烯烃（PO、PE、PP）绝缘，箔 + 编织屏蔽，LSZH / FRNC 护套，钢丝铠装

  • 上架时间:
    全球
  • 状态:
    有源
9463LS
5 的 5

规格

Expand All

适合应用

双轴仪表和计算机线缆；用于数据传输应用；适用于户外应用（防晒）和直埋

导体

Size Stranding Material
20 7x28 TC - Tinned Copper

绝缘

Material Nom. Insulation Diameter Color Code
PE - Polyethylene 1.96 mm (0.0772 in) Clear & Blue

内屏蔽

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly)
Braid Tinned Copper (TC) 55%

内护套

Material Nom. Thickness Nom. Diameter Color
LSZH - Low Smoke Zero Halogen (Flame Retardant) 0.89 mm (0.035 in) 6.35 mm (0.250 in) Blue (RAL 5012)

铠装

Armor Type & Material Armor Thickness Coverage
SWA - Steel Wire Armor 0.9 mm Min. 95%

外层护套

Material Nom. Thickness Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 1.3 mm (0.051 in) 10.75 mm

电气设备

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedence Nom. Velocity of Prop.
31.2 Ohm/km (9.51 Ohm/1000ft) 64.6 pF/m (19.7 pF/ft) 118.1 pF/m (36.00 pF/ft) 78 Ohm 66%

Nom 外层护盾 DCR

13.5 欧姆/公里（4.11 欧姆/1000 英尺）

高频（标称/典型）

Frequency Nom. Insertion Loss (Attenuation) [dB/100m]
1 MHz 1.97
10 MHz 6.89
50 MHz 11.81
100 MHz 24.61
200 MHz 36.09
400 MHz 52.49

温度

Installation Storage
-15°C To +80°C -45°C To +80°C

弯曲半径

Installation Min.
161.25 mm

环境适应性

室内的<多重分离/>室内/室外<多重分离/>户外的<多重分离/>室内/室外 - Euroclass Eca，耐日光性

阻燃性/遇火反应

IEC 60332-3-24

CENELEC合规性

EN 50290-2-20

欧洲无卤标准

IEC 62821-1 无卤合规性 = 是，IEC 60754-1 - 卤素含量 = 零，IEC 60754-2 - 卤酸气体含量 - 最大电导率 = 2.5S/mm，IEC 60754-2 - 卤酸气体含量 - 最小 pH 值 = 4.3，IEC 61034-2 - 烟雾密度最小透射率 = 60% µ

更新和修订

修订号：0.236 修订日期：02-20-2026

更新和修订

修订号：0.236 修订日期：02-20-2026


Report An Error

零件编号

货号 颜色 收起类型 长度 EAN码
9463LS.00500 蓝色 线盘 500 m 8719605020697
9463LS.001000 蓝色 线盘 1,000 m 8719605020673
9463LS.001500 蓝色 线盘 1,500 m 8719605020680
