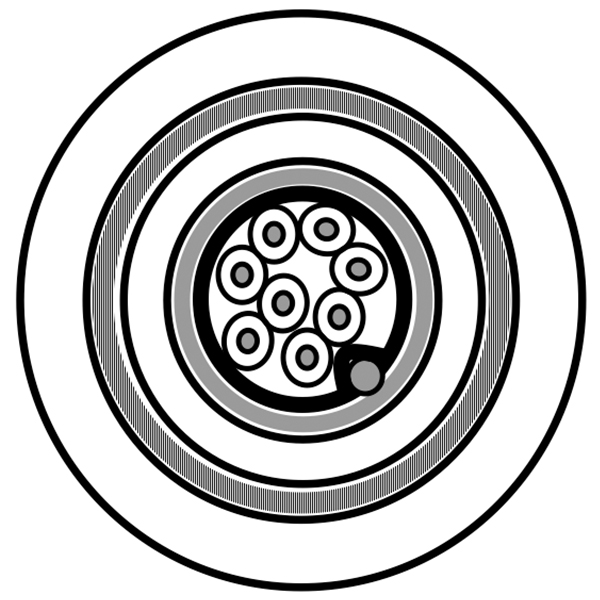

产品编号: 9844LS

RS-485，4PR #24 Str TC，PO 保险丝，F/B，LSZH 绝缘，300V，SWA

RS-485，4 对 AWG 24 镀锡铜绞线，聚烯烃（PO、PE、PP）绝缘，箔 + 编织屏蔽，LSZH / FRNC 护套，300V，SWA

  • 上架时间:
    全球
  • 状态:
    有源
9844LS
5 的 5

规格

Expand All

适合应用

RS-485、POS；计算机通信；低压模拟信号（4-20ma、0-10v、...）；低压数字控制（24v、...）；线路电平音频；面板接线；串行通信（RS-485 标准），包括 PLC、VFD、HMI、电机、RTU、SCADA 等，适用于长距离嘈杂环境等。

导体

Element No. of Elements Size Stranding Material
Pair(s) 4 24 AWG 7x32 TC - Tinned Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PE - Polyethylene 0.56 mm (0.022 in) 1.73 mm (0.0681 in) White/Blue & Blue/White, White/Orange & Orange/White, White/Green & Green/White, White/Brown & Brown/White

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
Braid Tinned Copper (TC) 90%

内护套

Material Nom. Thickness Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 0.89 mm (0.035 in) 9.9 mm (0.39 in)

铠装

Armor Type & Material Armor Thickness Coverage
SWA - Steel Wire Armor 1.25 mm Min. 95%

外层护套

Material Nom. Thickness Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 1.35 mm (0.0531 in) 15.1 mm (0.594 in)

线缆外廓直径（标称）

15.1 毫米（0.594 英寸）

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Delay Nom. Velocity of Prop. Max. Current
Pair(s) 78.7 Ohm/km (24.0 Ohm/1000ft) 42 pF/m (13 pF/ft) 75.5 pF/m (23.0 pF/ft) 120 Ohm 5.2 ns/m 66% 2.1 Amps per Conductor

Nom 外层护盾 DCR

6.9 欧姆/公里（2.1 欧姆/1000 英尺）

高频（标称/典型）

Element Frequency [MHz] Nom. Insertion Loss (Attenuation) [dB/100m]
Pair(s) 1 1.97

电压

Voltage Rating
300 V

温度

Operating Installation Storage
-45°C To +80°C -15°C To +80°C -45°C To +80°C

弯曲半径

Stationary Min. Installation Min.
100 mm (3.9 in) 151 mm (5.94 in)

最大拉伸张力

500 N (110 lbf)

线缆毛重

426 千克/公里（286 磅/1000 英尺）

环境适应性

室内室内/室外室外、室内、室外、非卤化、耐日光、耐油

阻燃性/遇火反应

IEC 60332-3-24

CENELEC合规性

EN 50290-2-20

欧洲无卤标准

IEC 62821-1 无卤合规性 = 是，IEC 60754-1 - 卤素含量 = 零，IEC 60754-2 - 卤酸气体含量 - 最大电导率 = 2.5S/mm，IEC 60754-2 - 卤酸气体含量 - 最小 pH 值 = 4.3，IEC 61034-2 - 烟雾密度最小透射率 = 60% µ

欧洲指令合规性

欧盟CE标志

英国监管合规性

UKCA标识

其他标准合规性

DMX-512

更新和修订

修订号：0.239 修订日期：02-20-2026

更新和修订

修订号：0.239 修订日期：02-20-2026


Report An Error

零件编号

货号 颜色 收起类型 长度 EAN码
9844LS.00500 黑色 线盘 500 m 8719605023414
9844LS.01500 黑色 线盘 500 m 8719605023438
9844LS.001000 黑色 线盘 1,000 m 8719605023407
9844LS.011000 黑色 线盘 1,000 m 8719605023421
