产品编号: 9860

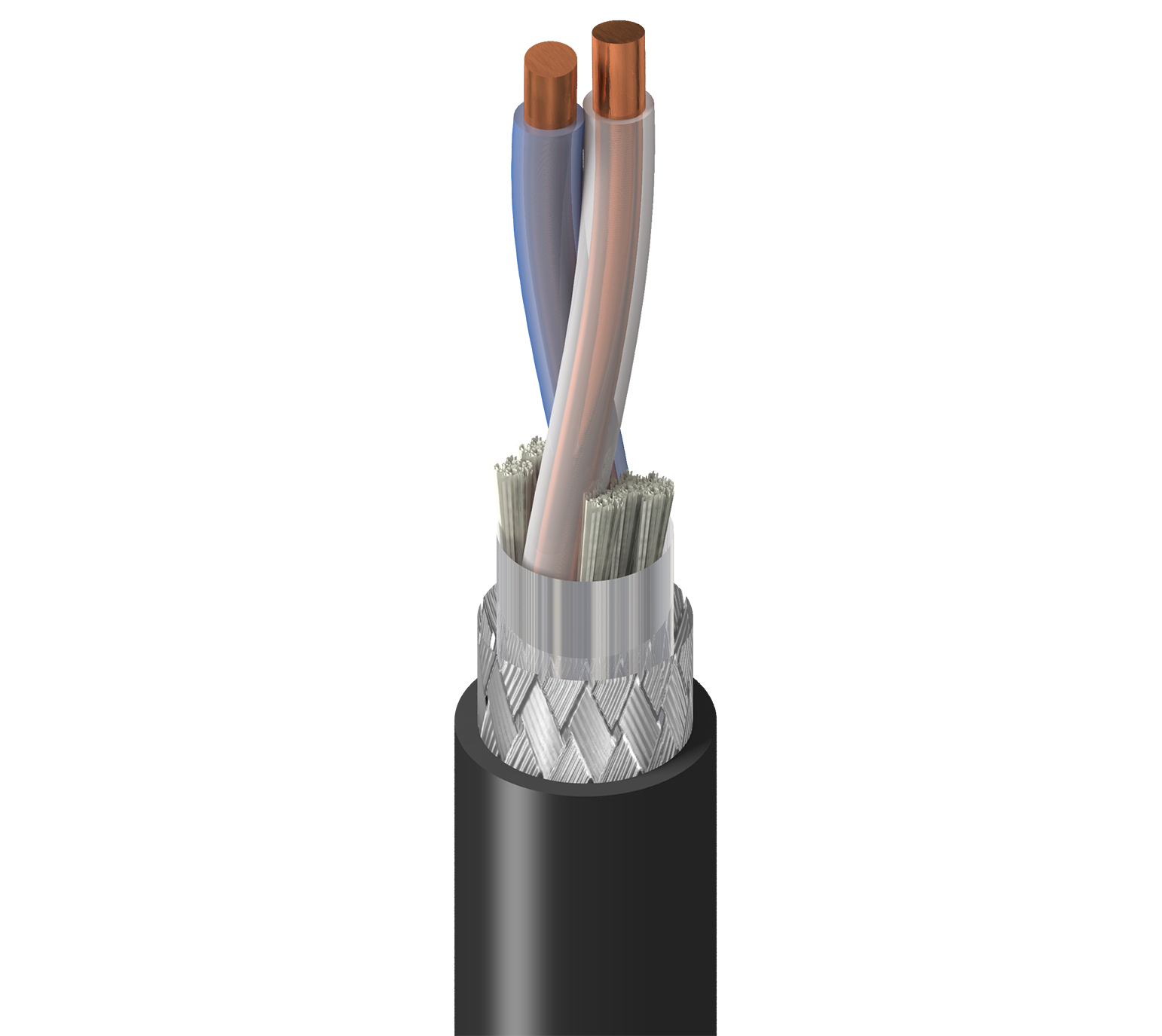

Twinax 124Ω，1 Pr #16 Sol BC，PO Ins，OA DF+TC Brd，PVC Jkt，CMX

Twinax 124Ω，1 对 16AWG（实心）裸铜，PO 绝缘，整体 Duofoil®+ 镀锡铜编织（90%）屏蔽，PVC 外护套，CMX

  • 上架时间:
    全球
  • 状态:
    有源
9860
5 的 5

规格

Expand All

适合应用

恶劣环境、工业物联网、工厂或过程自动化、视频、音频、数据通信等。

导体

AWG Stranding Material Nominal Diameter No. of Pairs
16 Solid BC - Bare Copper 0.051 in 1

导体数

2

绝缘

Material Nominal Diameter
PE - Polyethylene (Foam) 0.161 in

颜色表

Number Color
1 Blue & Clear

外屏蔽

Type Layer Material Material Trade Name Coverage [%]
Tape 1 Tri-Laminate (Alum+Poly+Alum) Duofoil® 100%
Braid 2 Tinned Copper (TC) 90%

外层护套

Material Nominal Diameter Nominal Wall Thickness
PVC - Polyvinyl Chloride 0.44 in 0.045 in

绞合

Diameter
0.322 mm

导体DCR

Nominal Conductor DCR Nominal Outer Shield DCR Outer Conductor DCR
4.2 Ohm/1000ft 1.3 Ohm/1000ft 1.3 Ohm/1000ft

电容

Nom. Capacitance Conductor to Conductor Nom. Capacitance Conductor to Other Conductor to Shield Nom. Capacitance Conductor to Shield
10.9 pF/ft 19.3 pF/ft 10.9 pF/ft

电感

Element Nominal Inductance
(Loop) (Loop) 0.24 µH/ft

阻抗

Nominal Characteristic Impedance
124 Ohm

高频（标称/典型）

Frequency [MHz] Nom. Insertion Loss
1 MHz 0.2 dB/100m
10 MHz 0.7 dB/100m
50 MHz 1.8 dB/100m
100 MHz 2.9 dB/100m
200 MHz 4.1 dB/100m
400 MHz 6.2 dB/100m

延迟

Max. Delay Skew Nominal Delay Nominal Velocity of Propagation (VP) [%]
78 ns/100m 1.3 ns/ft 78%

高频

Frequency [MHz]
1 MHz
10 MHz
50 MHz
100 MHz
200 MHz
400 MHz

电压

UL Voltage Rating Voltage Rating [V]
300 V RMS (CM) AWM style 2448: 30 V RMS
300 V RMS (CMX)

UL 温度等级

60°C

工作温度范围

-20°C 至 +60°C

线缆毛重

98 lbs/1000ft

最大推荐拉力

73 lbs

最小短轴弯曲半径

4.5 in

NEC条款

第八百条

NEC/(UL) 合规性

CMX

CEC/C(UL) 合规性

CMX

UL AWM型号合规性

AWM 2448

CPR Euroclass

Eca

欧盟指令 2000/53/EC（ELV）

是

欧盟指令 2011/65/EU（RoHS 2）

是

欧盟指令 2012/19/EU（WEEE）

是

欧盟指令 2015/863/EU（RoHS 2 修正案）

是

欧盟指令合规性

欧盟指令 2003/11/EC（BFR）

欧盟CE标志

是

MII 命令 #39（中国 RoHS）

是

UL阻燃性

VW-1

UL额定电压

300 V RMS（CM）

静压室（是/否）

否

脚注

C——采用木线盘收线。

更新和修订

修订号：0.488 修订日期：02-20-2026

更新和修订

修订号：0.488 修订日期：02-20-2026


Report An Error

零件编号

货号 颜色 包装方式 长度 UPC
9860 010500 黑色 线盘 500 ft 612825259725
9860 0101000 黑色 线盘 1,000 ft 612825259701
9860 0102000 黑色 线盘 2,000 ft 612825259718
