产品编号: 73805W

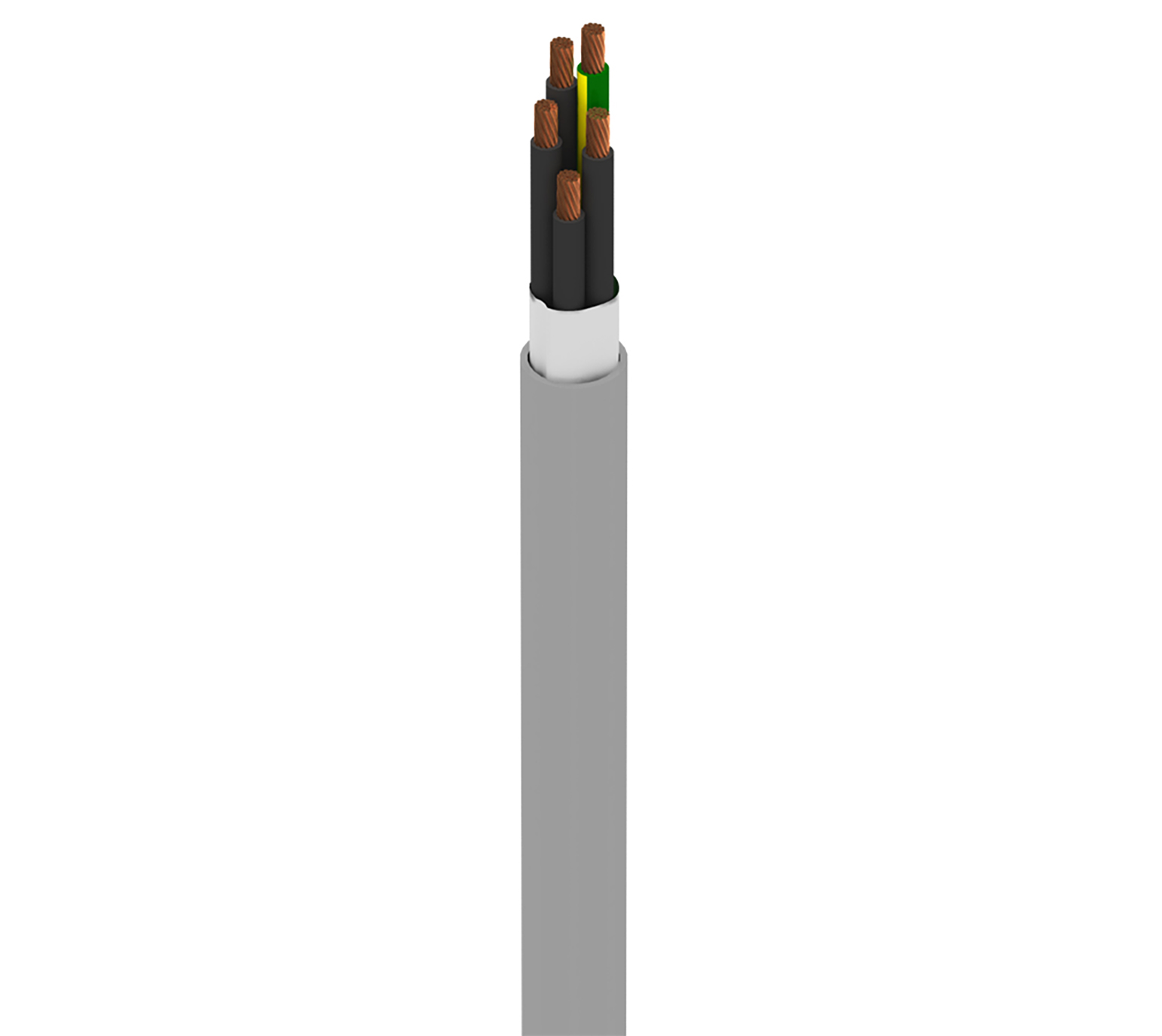

MachFlex™，5 C #18 Str BC，PVC Ins，PVC Jkt，AWM 2587 CLASS K

MachFlex™ 适用于中等弯曲，5 导体 18AWG (16x30) 裸铜，PVC 绝缘，PVC 外护套，AWM 2587 K 类

  • 上架时间:
    美洲
  • 状态:
    有源
73805W
  • 73805W
1 的 1

规格

Expand All

导体

Element AWG Stranding Material No. of Conductors
Conductor(s) 18 16x30 BC - Bare Copper 4
Ground 18 16x30 BC - Bare Copper 1

导体数

5

绝缘

Element Material Nominal Diameter Nominal Wall Thickness
Conductor(s) PVC - Polyvinyl Chloride 0.091 in 0.022 in
Ground PVC - Polyvinyl Chloride

颜色表

Color
Black and Numbered

外屏蔽

Type Material
No Shield No Shield

外层护套

Material Nominal Diameter Nominal Wall Thickness
PVC - Polyvinyl Chloride 0.326 in 0.035 in

导体DCR

Nominal Conductor DCR
6.7 Ohm/1000ft

电容

Nom. Capacitance Conductor to Conductor
31 pF/ft

电感

Nominal Inductance
.190 µH/ft

电压

UL Voltage Rating
600 V

UL 温度等级

90°C

工作温度范围

-40°C 至 90°C （静态），-5°C 至 90°C （弯曲）

耐油性

是

挠曲循环等级

100万次

线缆毛重

132 lbs/1000ft

最大推荐拉力

63 lbs

最小连续弯曲半径

1.6 in

最小短轴弯曲半径

1.6 in

UL AWM型号合规性

AWM 2587

CSA AWM合规性

AWM I/II A/B

欧盟指令 2000/53/EC（ELV）

是

欧盟指令 2003/11/EC（BFR）

是

欧盟指令 2011/65/EU（RoHS 2）

是

欧盟指令 2012/19/EU（WEEE）

是

欧盟指令 2015/863/EU（RoHS 2 修正案）

是

欧盟指令合规性

欧盟指令 2003/11/EC（BFR）

欧盟CE标志

是

适合性 - 耐油性

是

CSA阻燃性

FT1

UL额定电压

600 V RMS

更新和修订

修订编号：0.139 修订日期：05-31-2024

更新和修订

修订编号：0.139 修订日期：05-31-2024


Report An Error

零件编号

货号 颜色 包装方式 UPC
73805W 008100 灰色 线盘 612825410140
73805W 0081000 灰色 线盘 612825410157
73805W 008500 灰色 线盘 612825410164
