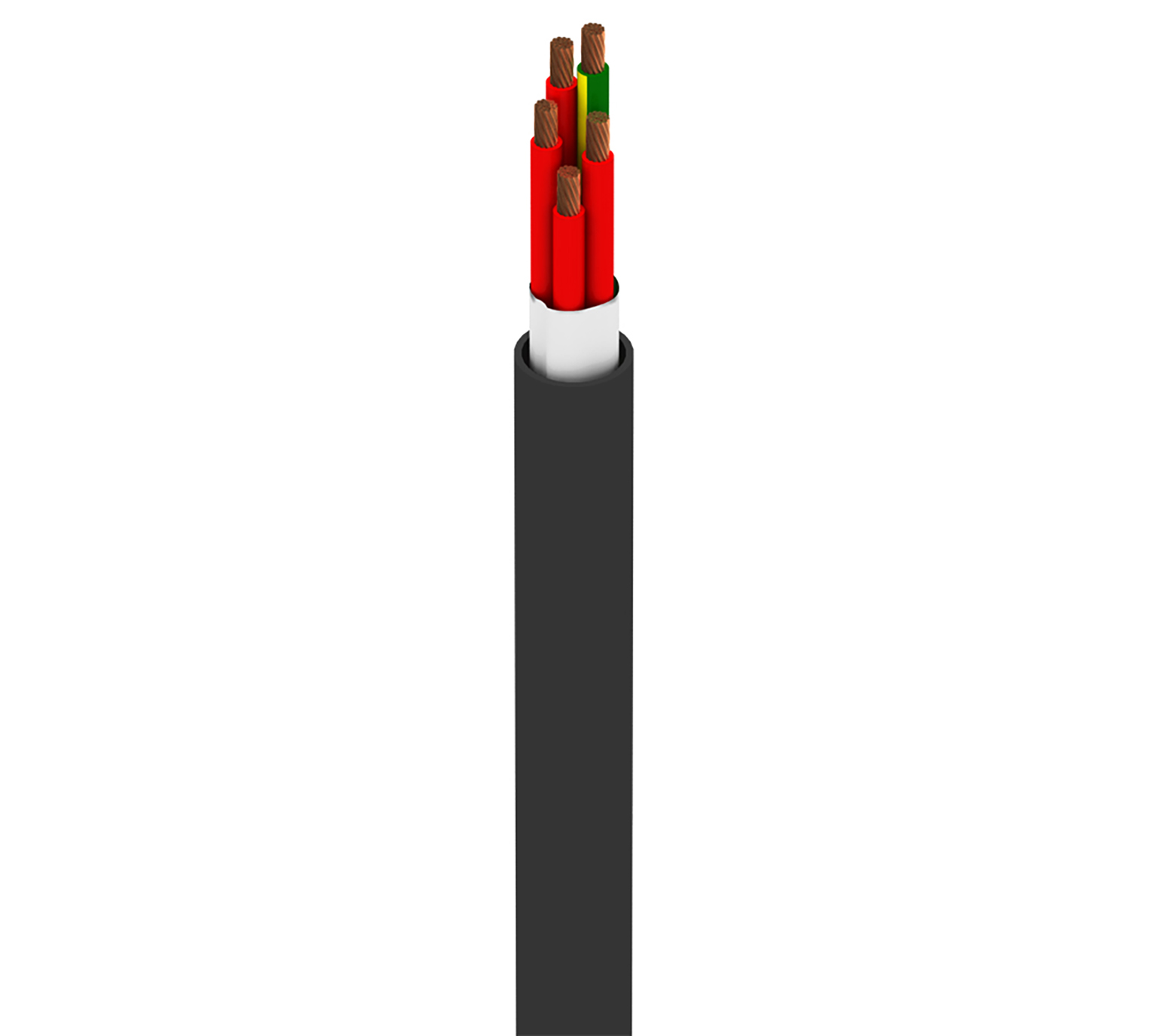

产品编号: 77805W

MachFlex™，5+G C #18 Str BC，PVC Ins，PVC Jkt，AWM 2587

MachFlex™ 高柔性，5+G 导体 18AWG (105(7x15)x38) 裸铜，PVC 绝缘，PVC 外护套，AWM 2587

  • 上架时间:
    美洲
  • 状态:
    有源
77805W
5 的 5

规格

Expand All

适合应用

机器人技术、机器人、连续弯曲

导体

Element No. of Elements Size Stranding Material
Conductor(s) 4 18 105x38 BC - Bare Copper
Ground 1 18 105x30 BC - Bare Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PVC - Polyvinyl Chloride 0.022 in (0.56 mm) 0.096 in (2.4 mm) Red and Numbered
Ground PVC - Polyvinyl Chloride 0.022 in (0.56 mm) 0.096 in (2.4 mm) Yellow/Green/Green

外屏蔽

Shield Type Material
No Shield No Shield

外层护套

Separator Material Nom. Thickness Nom. Diameter
Tissue Tape PVC - Polyvinyl Chloride 0.035 in (0.89 mm) 0.355 in

线缆外廓直径（标称）

0.355 in (9.02 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Inductance Max. Current
Conductor(s) 6.6 Ohm/1000ft 31 pF/ft (100 pF/m) .19 µH/ft (0.62 µH/m) 11.2 Amps per Conductor at 30ºC
Ground Wire 6.66 Ohm/1000ft (21.9 Ohm/km)

电压

UL Voltage Rating Voltage Rating
600 V (AWM 2587) 600 V (CSA AWM I/II A/B)

温度

UL Temperature Operating
90°C -40°C To 90°C (Static), -5°C To 90°C (Flexing)

弯曲半径

Flexing Min.
2.8 in

最大拉伸张力

66 lb (30 kg)

线缆毛重

200 磅/1000 英尺

环境适应性

耐油性

AWM合规性

AWM 2587, AWM 10012, AWM I/II A/B

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订编号：0.258 修订日期：09-07-2025

更新和修订

修订编号：0.258 修订日期：09-07-2025


Report An Error

零件编号

货号 颜色 收起类型 UPC
77805W 010100 黑色 线盘 612825412342
77805W 0101000 黑色 线盘 612825412359
