产品编号: 29022

ACIC 600V，10+G C #16 Str BC，XLPE Ins，PVC Jkt，AIA Armor，PVC Jkt，90C 干/湿 CSA HL SUN RES -40C

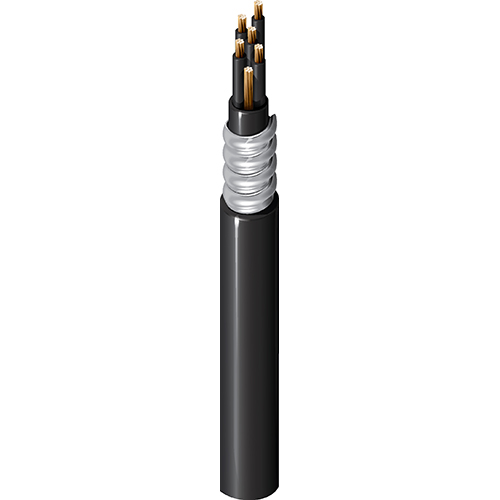

加拿大仪表电缆 TC-ACIC 600V，10+G 导体 16AWG (7x24) 裸铜，XLPE 绝缘，PVC 内护套，铝联锁铠装，PVC 外护套，90C 干/湿 CSA HL SUN RES -40C

  • 上架时间:
    全球
  • 状态:
    有源
29022
5 的 5

规格

Expand All

包装方式

线盘

适合应用

高达 600V 的电源和控制应用

导体

Element No. of Elements Size Stranding Material
Conductor(s) 10 16 AWG 7x24 BC - Bare Copper
Ground Wire 1 16 AWG 7x24 BC - Bare Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) XLP, XLPO, XLPE (Thermoset) 0.030 in (0.76 mm) 0.118 in (3.00 mm) White and Numbered, Black and Numbered, [Delete]
Ground Wire XLP, XLPO, XLPE (Thermoset) 0.030 in (0.76 mm) 0.118 in (3.00 mm) Green

外屏蔽

Material
No Shield

内护套

Material Nom. Thickness Nom. Diameter Ripcord Color
PVC - Polyvinyl Chloride 0.063 in (1.6 mm) 0.620 in (15.7 mm) Yes Black

铠装

Armor Type & Material Armor Thickness Diameter Over Armor
AIA - Aluminum Interlock Armor 0.025 in 0.845 in

装甲表注释

分隔层 -波纹聚酯薄膜带

外层护套

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.052 in (1.3 mm) 0.949 in

线缆外廓直径（标称）

0.949 英寸

电气设备

Element Nom. Conductor DCR Max. Current
Conductor(s) 4.2 Ohm/1000ft 12.6 Amps per Conductor at 30ºC
Ground Wire 4.2 Ohm/1000ft (14 Ohm/km) 10 Amps per Conductor at 25ºC

电压

Voltage Rating
600 V

温度

Operating
-40°C To +90°C

弯曲半径

Stationary Min. Installation Min.
11.38 in (289.1 mm) 11.38 in

最大拉伸张力

593 lb (269 kg)

线缆毛重

389 磅/1000 英尺

环境适应性

室内，室外，防晒，埋设

CEC / C（UL）合规性

HL, ACIC

欧洲指令合规性

欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订号：0.390 修订日期：02-20-2026

更新和修订

修订号：0.390 修订日期：02-20-2026


Report An Error

零件编号

货号 收起类型 UPC
29022 J225000 线盘 612825331681
