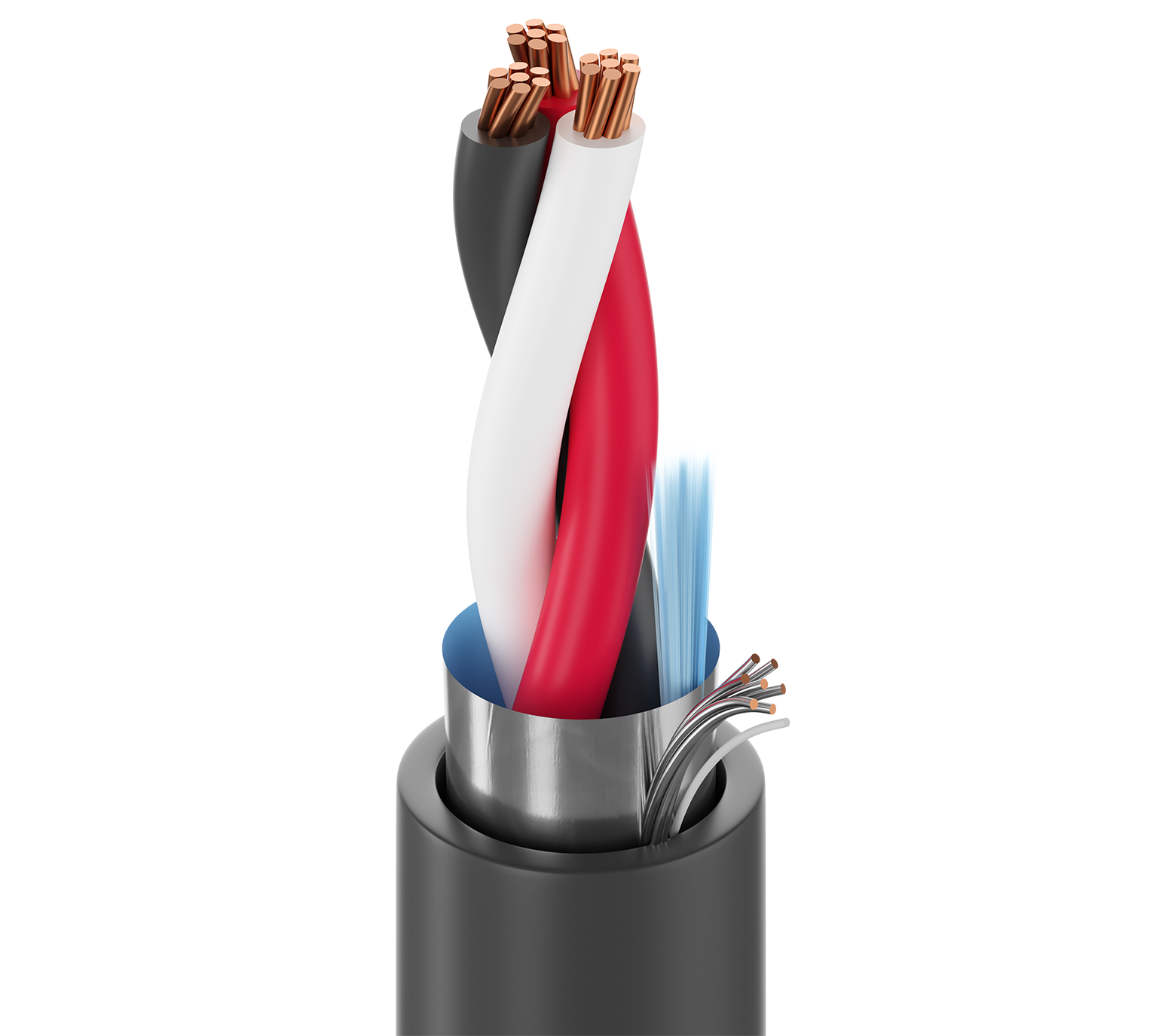

产品编号: 1036A

Inst，1 Tri #18 Str BC，PVC Ins E1，OS，黑色 PVC Jkt，300V PLTC ITC CMG

UL 仪器仪表，1 Triad 18AWG (7x26) 裸铜线，PVC 绝缘 E1 颜色代码，整体 Beldfoil® 屏蔽，黑色 PVC 外护套，PLTC ITC CMG AWM 2464 SUN RES

  • 上架时间:
    全球
  • 状态:
    有源
1036A
5 的 5

规格

Expand All

适合应用

工业控制、电缆槽、电缆桥架和管道、数字控制、仪器仪表（4-20ma、0-10v、...）、低压数字控制（24v、...）、RTD、控制电路、分布式控制系统（DCS）、可编程逻辑控制器（PLC）、  螺线管、阀门、执行器、定位器

导体

Element No. of Elements Size Stranding Material
Triad(s) 1 18 AWG 7x26 BC - Bare Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Triad(s) PVC - Polyvinyl Chloride 0.019 in (0.48 mm) 0.083 in (2.1 mm) ICEA Chart E1

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 20 AWG (7x28) TC

外层护套

Separator Material Nom. Thickness Nom. Diameter Ripcord
PP - Polypropylene Tape PVC - Polyvinyl Chloride 0.037 in (0.94 mm) 0.272 in (6.91 mm) Yes

线缆外廓直径（标称）

0.272 in (6.91 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Inductance Max. Current
Triad(s) 6.79 Ohm/1000ft 50 pF/ft (160 pF/m) 0.17 µH/ft (0.56 µH/m) 14 Amps per conductor @ 30°C

Nom 外层护盾 DCR

5.07 欧姆/1000 英尺（16.6 欧姆/公里）

电压

UL Voltage Rating
300 V (PLTC, CMG, AWM 2464), 150 V (ITC)

温度

UL Temperature Operating
105°C -30°C to +105°C

弯曲半径

Stationary Min. Installation Min.
3.2 in (81 mm) 3.2 in (81 mm)

最大拉伸张力

81 lb (37 kg)

线缆毛重

38 磅/1000 英尺

环境适应性

室内/室外，室内，室外，防晒，埋设

阻燃性/遇火反应

UL 1685 FT4 负载、FT4、IEEE 1202 FT4

NEC/UL合规性

《民法典》、《国际贸易法典》、《公共合同法典》第 725 条、第 727 条、第 800 条

AWM合规性

AWM 2464

CEC / C（UL）合规性

CMG

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订编号：0.601 修订日期：09-07-2025

脚注

C - 板条箱卷轴安装。, Z - 最终安装可能与所示长度有所不同（= 或 -）对于线轴或卷轴为 10%，对于未卷轴纸箱为 5%。+

更新和修订

修订编号：0.601 修订日期：09-07-2025

脚注

C - 板条箱卷轴安装。, Z - 最终安装可能与所示长度有所不同（= 或 -）对于线轴或卷轴为 10%，对于未卷轴纸箱为 5%。+


Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
1036A 0101000 黑色 线盘 1,000 ft 612825105152 C
1036A 0105000 黑色 线盘 1,000 ft 612825105176 C Z
1036A 01010000 黑色 线盘 10,000 ft 612825105169 C Z
1036A 0061000 浅蓝色 线盘 1,000 ft 612825105121 C
1036A 0065000 浅蓝色 线盘 5,000 ft 612825105145 C Z
1036A 00610000 浅蓝色 线盘 10,000 ft 612825105138 C
