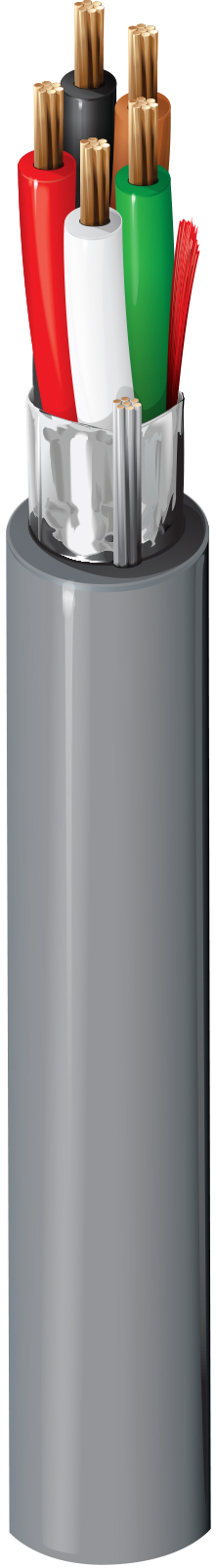

产品编号: 4303FLW

安全 & 声音，5 导体 18 AWG BC 双绞线，LSZH，屏蔽，Cca

安全 & 商用音频线，5 根绞合 18 AWG 裸铜导体，带 LSZH 绝缘、Beldfoil® 屏蔽、带拉绳的 LSZH 护套、CPR Eca

  • 上架时间:
    全球
  • 状态:
    能力
4303FLW
5 的 5

规格

Expand All

适合应用

安全系统、对讲机/公共广播、音频/扬声器、功率限制控制、嘈杂环境

导体

Element No. of Elements Size Stranding Material
Conductor(s) 5 18 AWG 7x26 BC - Bare Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) LSZH - Low Smoke Zero Halogen (Flame Retardant) 0.25 mm (0.0098 in) 1.72 mm (0.0677 in) Black, Red, White, Green, Brown

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC

外层护套

Material Nom. Thickness Nom. Diameter Ripcord
LSZH - Low Smoke Zero Halogen (Flame Retardant) 1.0 mm (0.039 in) 6.6 mm (0.26 in) Yes

外护套1表说明

撕裂绳在护套下方

线缆外廓直径（标称）

6.6 毫米（0.26 英寸）

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Max. Current
Conductor(s) 21.3 Ohm/km (6.49 Ohm/1000ft) 125 pF/m (38.1 pF/ft) 224 pF/m (68.3 pF/ft) 3.5 Amps per Conductor

温度

Operating Installation Storage
-20°C To +70°C -20°C To +70°C -30°C To +70°C

弯曲半径

Stationary Min. Installation Min.
33 mm (1.3 in) 66 mm (2.6 in)

最大拉伸张力

210 N (47 lbf)

环境适应性

室内 - Euroclass Cca， 室内， 无卤

阻燃性/遇火反应

IEC 60332-1-2

CPR合规性

CPR 欧洲分类：Cca-s1、d1、a1

CENELEC合规性

EN 50290-2-20

欧洲无卤标准

IEC 62821-1 无卤合规性 = 是，IEC 60754-1 - 卤素含量 = 零，IEC 60754-2 - 卤酸气体含量 - 最大电导率 = 2.5S/mm，IEC 60754-2 - 卤酸气体含量 - 最小 pH 值 = 4.3，IEC 61034-2 - 烟雾密度最小透射率 = 60% µ

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)

英国监管合规性

UKCA标识

备注

这是初步的技术设计规范（TDS）。 首次订单的最低业务量为 6 公里。 本产品的标准颜色为灰色，标准尺寸为 305mt。 可根据特殊要求提供颜色和布置的附加选项。 第一笔订单的预计生产提前期将与 4303FE. 的生产提前期相似。 请与您的 Belden 代表联系以进行确认。

更新和修订

版本号：0.13 版本日期：01-09-2026

更新和修订

版本号：0.13 版本日期：01-09-2026
