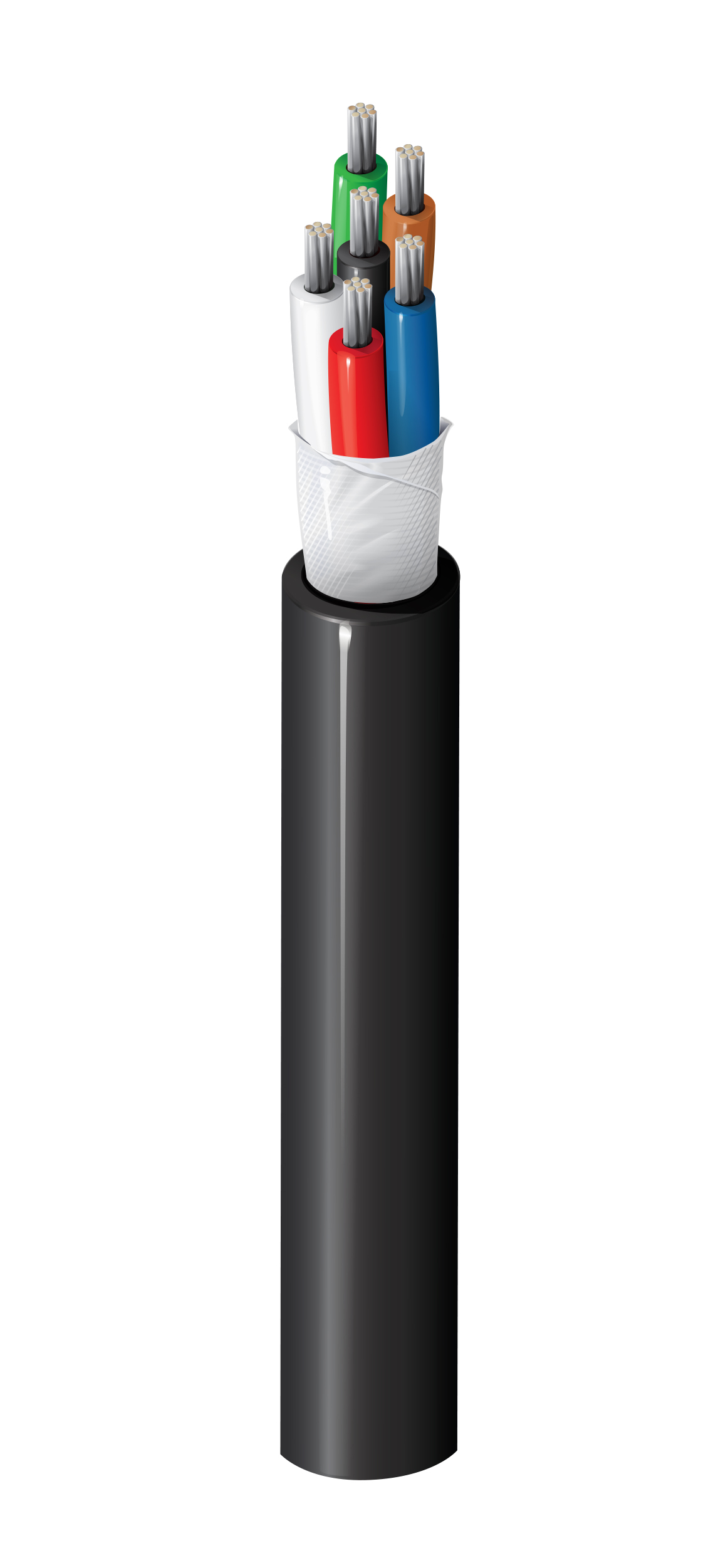

产品编号: 5504U1

安全 & 声音、#22-6c、TC、CM、防水

安全 & 音响电缆，额定 -CM，6-22 AWG 绞合镀锡铜导体，PVC 绝缘，防水胶带，PVC 护套，带拉绳

  • 上架时间:
    全球
  • 状态:
    有源
5504U1
5 的 5

规格

Expand All

适合应用

安全系统、对讲机/公共广播、音频/扬声器、功率限制控制、潮湿场所、地下管道

导体

Element No. of Elements Size Stranding Material
Conductor(s) 6 22 AWG 7x30 TC - Tinned Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PVC - Polyvinyl Chloride 0.011 in (0.28 mm) 0.051 in (1.3 mm) Black, Red, White, Green, Brown, Blue

外屏蔽

Material
No Shield

外层护套

Separator Material Nom. Thickness Nom. Diameter Ripcord
Waterblocking Tape PVC - Polyvinyl Chloride 0.025 in (0.64 mm) 0.227 in Yes

线缆外廓直径（标称）

0.227 英寸

电气设备

Nom. Conductor DCR Max. Current
17.9 Ohm/1000ft 2 Amps per Conductor at 25ºC

电压

UL Voltage Rating
300 V

温度

UL Temperature Operating
105°C -30°C To +105°C

弯曲半径

Stationary Min. Installation Min.
2.27 in (57.7 mm) 2.27 in

最大拉伸张力

54.6 lb (24.8 kg)

线缆毛重

28 磅/1000 英尺

环境适应性

室外 - 水接触，室内，户外

阻燃性/遇火反应

UL1685 UL荷载

NEC/UL合规性

Article 800, CM

CEC / C（UL）合规性

CM

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)、REACH：2019-06-20

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订编号：0.37 修订日期：09-07-2025

更新和修订

修订编号：0.37 修订日期：09-07-2025


Report An Error

零件编号

货号 颜色 收起类型 长度
5504U1 0101000 黑色 线盘 1,000 ft
