产品编号: 6504FE

安全 & 声音，#22-6c BC，屏蔽，CMP

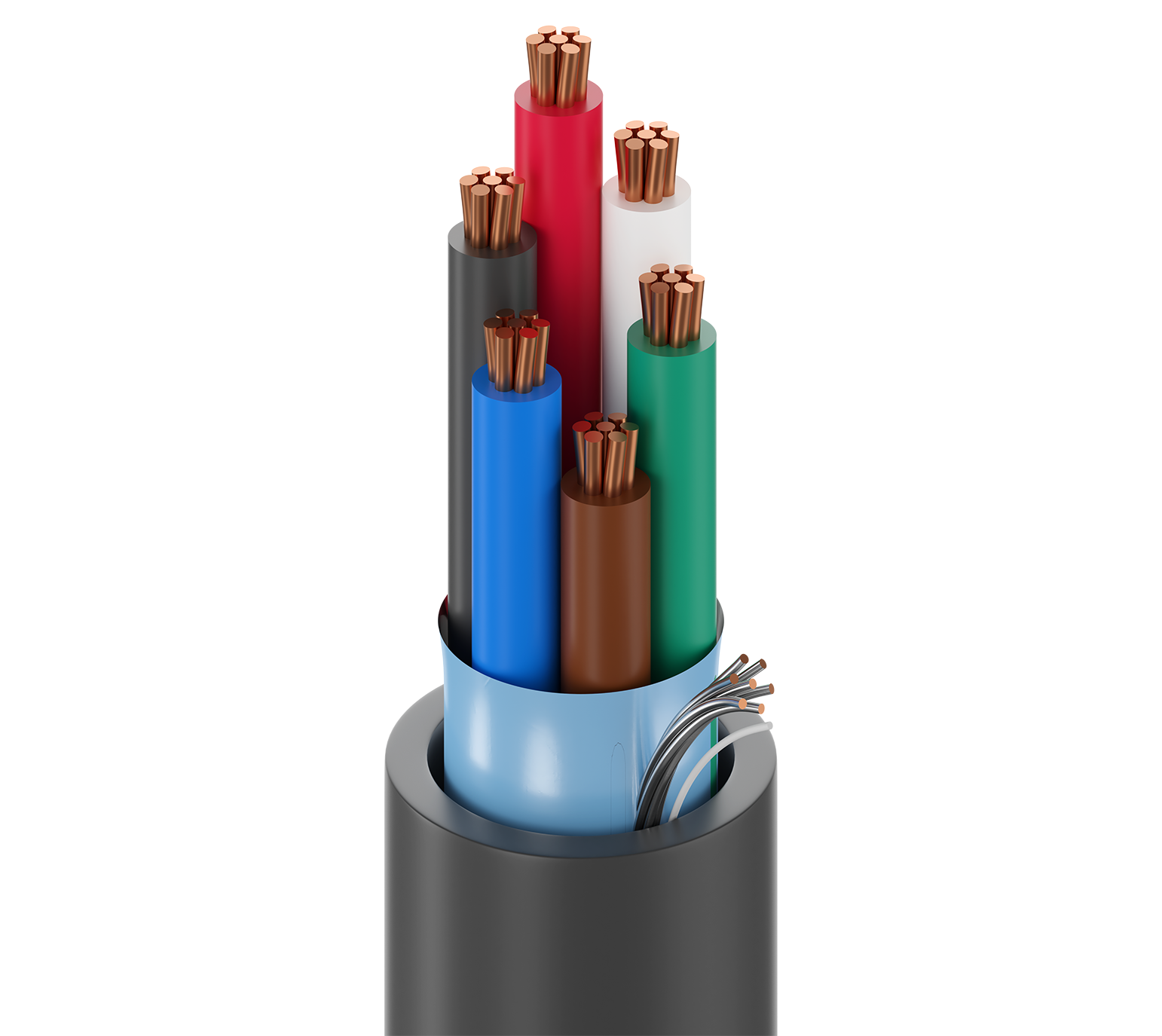

安全 & 音响电缆，Plenum-CMP，6-22 AWG 绞合裸铜导体，带 Flamarrest® 绝缘层、Beldfoil® 屏蔽层和 Flamarrest® 护套，带拉绳

  • 上架时间:
    全球
  • 状态:
    有源
6504FE
5 的 5

规格

Expand All

适合应用

安全系统、对讲机/公共广播、音频/扬声器、功率限制控制、嘈杂环境

导体

Element No. of Elements Size Stranding Material
Conductor(s) 6 22 AWG 7x30 BC - Bare Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PVC - Polyvinyl Chloride 0.009 in (0.23 mm) 0.047 in (1.2 mm) Black, Red, White, Green, Brown, Blue

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC

外层护套

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.015 in (0.38 mm) 0.175 in (4.45 mm) Yes

线缆外廓直径（标称）

0.175 in (4.45 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Max. Current
Conductor(s) 16.2 Ohm/1000ft 33 pF/ft (110 pF/m) 59 pF/ft (190 pF/m) 1.9 Amps per Conductor at 25ºC

标称外屏蔽 DCR@Cond DCR1-cnv

18.54 欧姆/1000 英尺（60.83 欧姆/公里）

电压

UL Voltage Rating
300 V (CMP)

温度

UL Temperature Operating
75°C 0°C to +75°C

弯曲半径

Stationary Min. Installation Min.
1.75 in (44.5 mm) 1.75 in (44.5 mm)

最大拉伸张力

60 lb (27 kg)

线缆毛重

24 磅/1000 英尺

环境适应性

室内 - 静压室，室内

阻燃性/遇火反应

NFPA 262、UL 910（阻燃）、FT6

CPR合规性

CPR Euroclass：Eca

NEC/UL合规性

《民事诉讼法》第 800 条

CEC / C（UL）合规性

CMP

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

非静压室编号

5504FE

更新和修订

修订编号：0.440 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.440 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
6504FE 877U250 自然色 非盘绕式 250 ft 612825177852
6504FE 877500 自然色 线盘 500 ft 612825177883 C
6504FE 877C500 自然色 线圈 500 ft 612825177838
6504FE 877U500 自然色 非盘绕式 500 ft 612825177869
6504FE 877Z500 自然色 ReelTuff 盒子 500 ft
6504FE 8771000 自然色 线盘 1,000 ft 612825177876 C
6504FE 877U1000 自然色 非盘绕式 1,000 ft 612825177845
6504FE 877Z1000 自然色 ReelTuff 盒子 1,000 ft 612825423829
6504FE 0031000 橙色 线盘 1,000 ft 612825350729
6504FE 003U1000 橙色 非盘绕式 1,000 ft 612825350736
6504FE 003Z1000 橙色 ReelTuff 盒子 1,000 ft 612825423805
6504FE 0071000 紫色 线盘 1,000 ft 612825177821
6504FE 0041000 黄色 线盘 1,000 ft 612825177814
6504FE 004U1000 黄色 非盘绕式 1,000 ft 612825177807
6504FE 004Z1000 黄色 ReelTuff 盒子 1,000 ft 612825423812
