产品编号: 5120FL

火灾报警器，#14-2c BC，屏蔽，FPLR

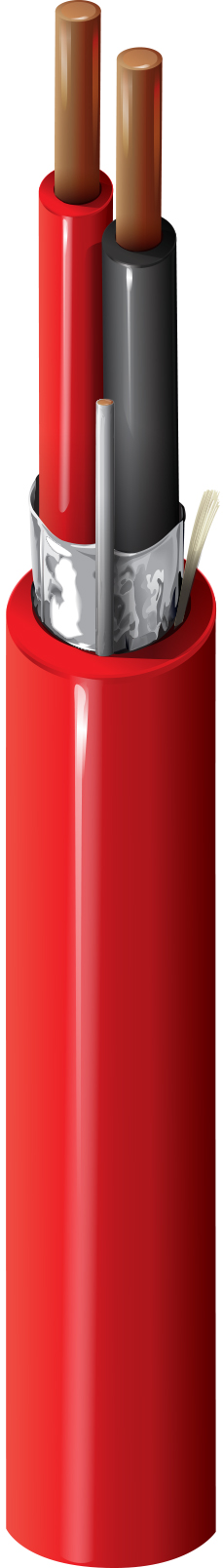

火灾报警电缆，Riser-FPLR，2-14 AWG 实心裸铜导体，聚丙烯绝缘，整体 Beldfoil® 屏蔽，PVC 护套，带拉绳

  • 上架时间:
    全球
  • 状态:
    有源
5120FL
5 的 5

规格

Expand All

适合应用

火灾报警、监控/检测、电路：音频、控制、启动、通知、嘈杂环境

导体

Element No. of Elements Size Stranding Material
Conductor(s) 2 14 AWG Solid BC - Bare Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PP - Polypropylene 0.010 in (0.25 mm) 0.845 in (21.5 mm) Black, Red

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 22 AWG (Solid) TC

外层护套

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.017 in (0.43 mm) 0.209 in (5.31 mm) Yes

线缆外廓直径（标称）

0.209 in (5.31 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Inductance Max. Current
Conductor(s) 2.43 Ohm/1000ft 60 pF/ft (200 pF/m) 108 pF/ft (354 pF/m) 0.15 µH/ft (0.49 µH/m) 25 Amps per conductor @ 30°C

Nom 外层护盾 DCR

11.2 欧姆/1000 英尺（36.7 欧姆/公里）

电压

UL Voltage Rating
300 V (FPLR)

温度

UL Temperature Operating
75°C -20°C to +75°C

弯曲半径

Stationary Min. Installation Min.
3.075 in (78.11 mm) 3.075 in (78.11 mm)

最大拉伸张力

206.6 lb (93.71 kg)

线缆毛重

36 磅/1000 英尺

环境适应性

室内-立管，室内

阻燃性/遇火反应

UL 1666 立管、IEEE 1202 FT4、IEC 60332-1-2

CPR合规性

CPR Euroclass：Eca

NEC/UL合规性

《公共政策法规》第 760 条

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

其他标准合规性

加州消防处

静压室编号

6120FL

更新和修订

修订编号：0.451 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.451 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 UPC 脚注
5120FL D151000 蓝色 612825156918
5120FL 0021000 红色 612825156925 C
