产品编号: 5222FN

火灾报警，#16-4c BC，屏蔽，NPLF

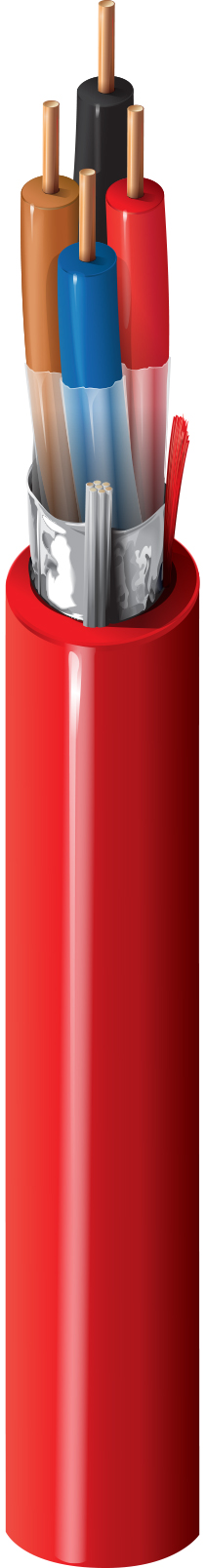

火灾报警电缆，额定 NPLF，4-16 AWG 实心裸铜导体，PVC/尼龙绝缘，整体 Beldfoil® 屏蔽，PVC 护套，带拉绳

  • 上架时间:
    全球
  • 状态:
    有源
5222FN
5 的 5

规格

Expand All

适合应用

火灾报警，无功率限制，电路：音频、控制、启动、通知、嘈杂环境

导体

Size Stranding Material
16 Solid BC - Bare Copper

绝缘

Material Nom. Thickness Color Code
PVC/Nylon - Polyvinyl Chloride + Nylon 0.021 in (0.53 mm) Black, Red, Brown, Blue

外屏蔽

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly) 100%

外层护套

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.042 in (1.1 mm) 0.315 in Yes

电气设备

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Max. Current
3.93 Ohm/1000ft (12.9 Ohm/km) 33 pF/ft (110 pF/m) 59.3 pF/ft (195 pF/m) 5 Amps per Conductor at 25ºC

标称外屏蔽 DCR@Cond DCR1-cnv

15.25 欧姆/1000 英尺（50.03 欧姆/公里）

电压

UL Voltage Rating
150 V RMS

温度

UL Temperature Operating
75°C -20°C To +75°C

最大拉伸张力

138.8 lb (62.96 kg)

线缆毛重

69.7 磅/1000 英尺（104 千克/公里）

环境适应性

室内

阻燃性/遇火反应

UL1685 UL荷载

NEC/UL合规性

《新人民解放阵线》第 760 条

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订编号：0.314 修订日期：09-07-2025

更新和修订

修订编号：0.314 修订日期：09-07-2025


Report An Error

零件编号

货号 颜色 UPC
5222FN 0021000 红色 612825158547
