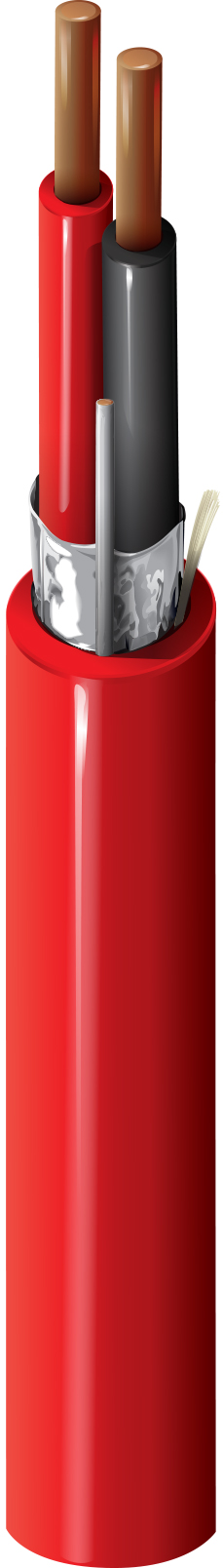

产品编号: 5320FL

火灾报警器，#18-2c BC，屏蔽，FPLR

火灾报警电缆，Riser-FPLR，2-18 AWG 实心裸铜导体，聚丙烯绝缘，整体 Beldfoil® 屏蔽，PVC 护套，带拉绳

  • 上架时间:
    全球
  • 状态:
    有源
5320FL
5 的 5

规格

Expand All

适合应用

火灾报警、监控/检测、电路：音频、控制、启动、通知、嘈杂环境

导体

Element No. of Elements Size Stranding Material
Conductor(s) 2 18 AWG Solid BC - Bare Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PP - Polypropylene 0.007 in (0.18 mm) 0.055 in (1.4 mm) Black, Red

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (Solid) TC

外层护套

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.017 in (0.43 mm) 0.147 in (3.73 mm) Yes

线缆外廓直径（标称）

0.147 in (3.73 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Inductance Max. Current
Conductor(s) 6.4 Ohm/1000ft 55 pF/ft (180 pF/m) 99 pF/ft (320 pF/m) 0.15 µH/ft (0.49 µH/m) 14 Amps per conductor @ 25°C

Nom 外层护盾 DCR

17.9 欧姆/1000 英尺（58.7 欧姆/公里）

电压

UL Voltage Rating
300 V

温度

UL Temperature Operating
75°C -20°C to +75°C

弯曲半径

Stationary Min. Installation Min.
2.20 in (55.9 mm) 2.20 in (55.9 mm)

最大拉伸张力

44.3 lb (20.1 kg)

线缆毛重

17 磅/1000 英尺

环境适应性

室内-立管，室内

阻燃性/遇火反应

UL 1666 立管，IEEE 1202 FT4

NEC/UL合规性

《公共政策法规》第 760 条

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

静压室编号

6320FL

更新和修订

修订编号：0.460 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.460 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 UPC 脚注
5320FL D151000 蓝色 612825160335 C
5320FL D15U1000 蓝色 612825336969
5320FL 003C500 橙色 612825160366
5320FL 0021000 红色 612825160359 C
5320FL 002U1000 红色 612825336976
5320FL 002U500 红色 612825160342
5320FL 0071000 紫色 612825160397
5320FL 0041000 黄色 612825160380
5320FL 004C500 黄色 612825160373
