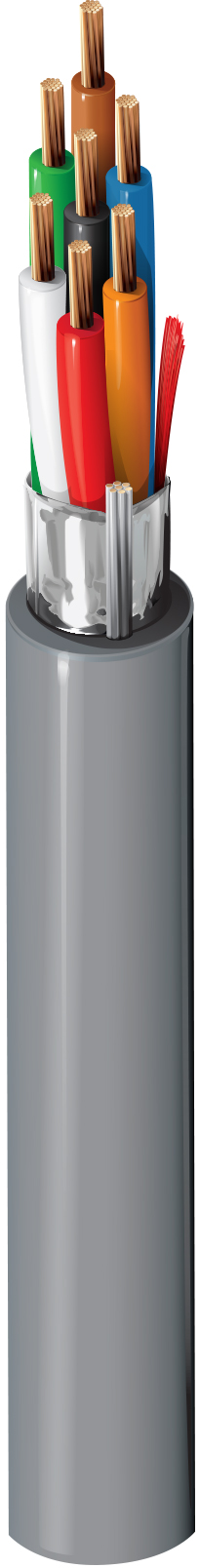

产品编号: 4505FE

安全 & 声音，7 导体 22 AWG BC，LSZH，屏蔽，Eca

安全 & 商用音频线，7-22 AWG 绞合裸铜导体，聚丙烯绝缘，Beldfoil® 屏蔽，LSZH 护套带拉绳，CPR Eca

  • 上架时间:
    全球
  • 状态:
    能力
4505FE
5 的 5

规格

Expand All

适合应用

对讲机/扩音系统、音响/音频系统

导体

AWG Stranding Material Nominal Diameter No. of Conductors
22 7x30 BC - Bare Copper 0.75 mm 7

导体数

7

绝缘

Type Material Nominal Diameter Diameter +/- Tolerance Nominal Wall Thickness
Insulation PE - Polyethylene 1.07 mm 0.05 mm 0.2 mm

颜色表

Number Color
Wire 1 Black
Wire 2 Red
Wire 3 White
Wire 4 Green
Wire 5 Brown
Wire 6 Blue
Wire 7 Orange

外屏蔽

Type Material Material Trade Name Coverage [%] Thickness of Foil Drainwire Material Drainwire AWG
Tape Bi-Laminate (Alum+Poly) Beldfoil® 100% 9 µm TC - Tinned Copper AWG24/7

外层护套

Material Nominal Diameter Nominal Wall Thickness Ripcord
LSZH - Low Smoke Zero Halogen (Flame Retardant) 4.75 mm 0.4 mm Yes

外护套1表说明

撕裂绳在护套下方

布线

Description
7 wires twisted

导体DCR

Nominal Conductor DCR Nominal Outer Shield DCR
54 Ohm/km 46 Ohm/km

电容

Nom. Capacitance Conductor to Conductor Nom. Capacitance Conductor to Other Conductor to Shield
70 pF/m 130 pF/m

电流

Max. Recommended Current [A]
2 A

电压

Voltage Rating [V]
300 V

安装温度范围

-20°C 到 +70°C

储存温度范围

-30°C 到 +70°C

工作温度范围

-20°C 到 +70°C

最大推荐拉力

120 N

安装时的最小弯曲半径

45 mm

最小安装半径

22.5 mm

CPR Euroclass

Eca

环境空间

室内 - Euroclass Eca

IEC阻燃性

IEC 60332-1-2

IEC 60754-1 - 卤含量

零

IEC 60754-2 - 卤酸气体含量 - 最大电导率

2.5 µS/mm

IEC 60754-2 - 卤酸气体含量 - 最低pH值

4.3

IEC 61034-2 - 烟雾浓度最低透光率

60%

备注

这是初步的技术设计规范（TDS）。 首次订单的最低业务量为 6 公里。 本产品的标准颜色为灰色，标准尺寸为 305mt。 可根据特殊要求提供颜色和布置的附加选项。 第一笔订单的预计生产提前期将与 4504FE 的生产提前期相似。 请与您的 Belden 代表联系以进行确认。

更新和修订

修订编号：0.5 修订日期：09-26-2024

更新和修订

修订编号：0.5 修订日期：09-26-2024
