产品编号: 1121A

Inst，1 Tri #18 Str BC，PVC-NYL Ins E2，OS，黑色 PVC Jkt，600V TC-ER 150V NPLF 90C 干/湿

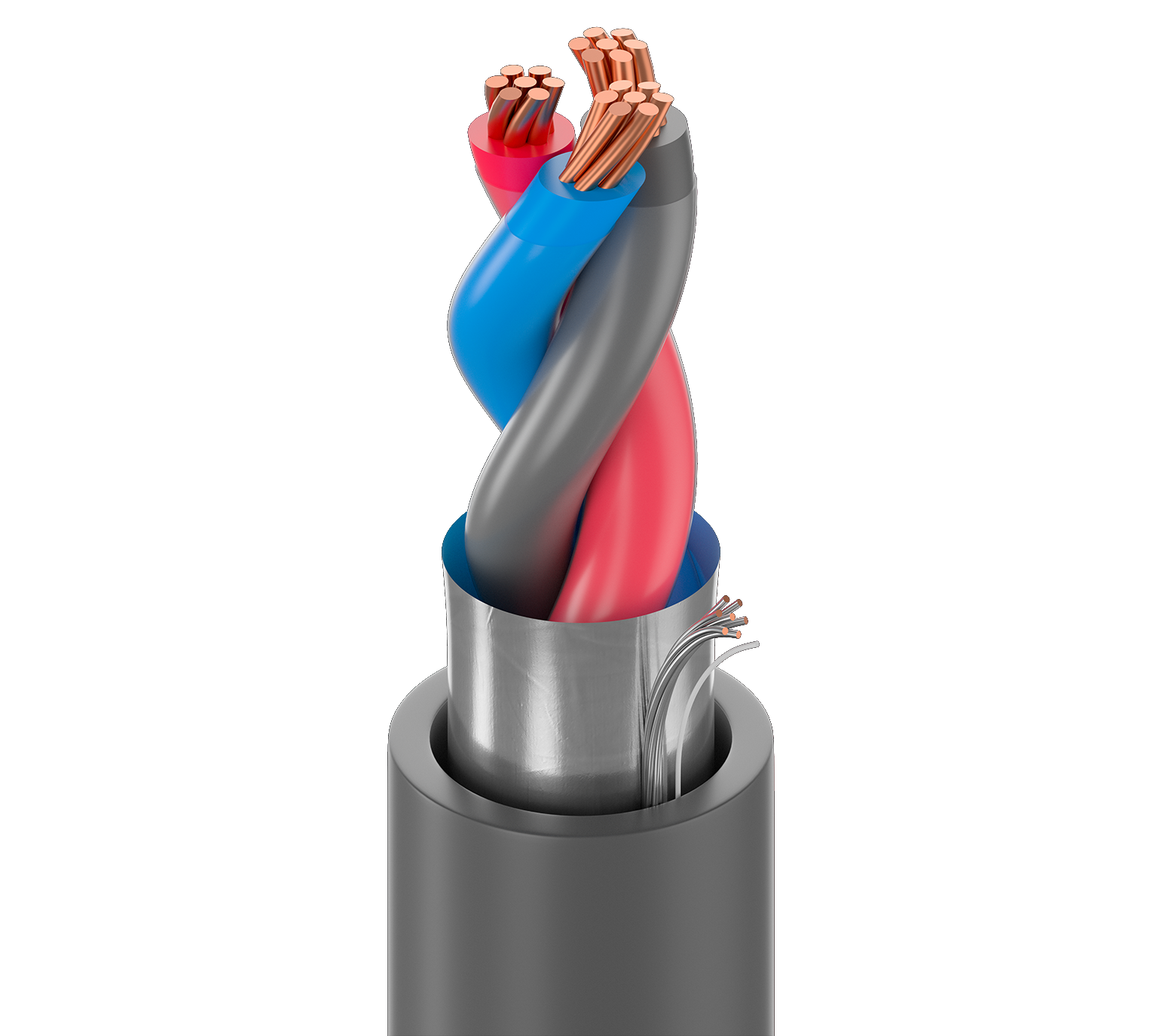

UL 仪器仪表，1 个三重 18AWG (7x26) 裸铜线，PVC-NYL 绝缘 E2 颜色代码，整体 Beldfoil® 屏蔽，黑色 PVC 外护套，600V TC-ER 150V NPLF 90C 干/湿 SUN RES DIR BUR

  • 上架时间:
    全球
  • 状态:
    有源
1121A
5 的 5

规格

Expand All

适合应用

工业控制、电缆槽、电缆桥架和管道、数字控制、仪器仪表（4-20ma、0-10v、...）、低压数字控制（24v、...）、RTD、控制电路、分布式控制系统（DCS）、可编程逻辑控制器（PLC）、  螺线管、阀门、执行器、定位器

导体

Element No. of Elements Size Stranding Material
Triad(s) 1 18 AWG 7x26 BC - Bare Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Triad(s) PVC/Nylon - Polyvinyl Chloride + Nylon 0.022 in (0.56 mm) 0.088 in (2.2 mm) Black, Red, Blue

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 20 AWG (7x28) TC

外层护套

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.047 in (1.2 mm) 0.290 in (7.37 mm) Yes

线缆外廓直径（标称）

0.290 in (7.37 mm)

电气设备

Element Nom. Conductor DCR Max. Current
Triad(s) 6.93 Ohm/1000ft 14 Amps per conductor @ 30°C

Nom 外层护盾 DCR

7.46 欧姆/1000 英尺（24.5 欧姆/公里）

电压

UL Voltage Rating
600 V (TC-ER), 150 V (NPLF)

温度

UL Temperature Operating
90°C Dry, 90°C Wet -30°C to 90°C Dry/Wet

弯曲半径

Stationary Min. Installation Min.
3.5 in (89 mm) 3.5 in (89 mm)

最大拉伸张力

81 lb (37 kg)

线缆毛重

52 磅/1000 英尺

环境适应性

室内/室外，室内，室外，防晒，埋设

阻燃性/遇火反应

UL 1685 FT4 负载、FT4、IEEE 1202 FT4

CPR合规性

CPR Euroclass：Eca

NEC/UL合规性

第 336 条、第 760 条、NPLF、TC-ER

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订编号：0.612 修订日期：09-07-2025

脚注

C - 板条箱卷轴安装。, Z - 最终安装可能与所示长度有所不同（= 或 -）对于线轴或卷轴为 10%，对于未卷轴纸箱为 5%。+

更新和修订

修订编号：0.612 修订日期：09-07-2025

脚注

C - 板条箱卷轴安装。, Z - 最终安装可能与所示长度有所不同（= 或 -）对于线轴或卷轴为 10%，对于未卷轴纸箱为 5%。+


Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
1121A 010500 黑色 线盘 500 ft 612825358947 C Z
1121A 0101000 黑色 线盘 1,000 ft 612825107163 C Z
1121A 01010000 黑色 线盘 10,000 ft 612825107170 C Z
