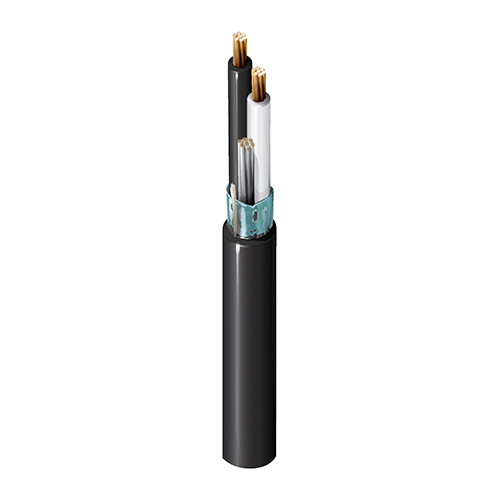

产品编号: 3088A

Inst，1 Pr #18 Str BC，PVC-NYL Ins E1，OS，黑色 PVC Jkt，600V TC 150V NPLF 90C 干/湿

UL 仪器仪表，1 对 18AWG (7x26) 裸铜线，PVC-NYL 绝缘 E1 颜色代码，整体 Beldfoil® 屏蔽，黑色 PVC 外护套，600V TC 150V NPLF 90C 干/湿 SUN RES DIR BUR

  • 上架时间:
    全球
  • 状态:
    有源
3088A
  • 3088A
1 的 1

规格

Expand All

适合应用

工业控制、电缆槽、电缆桥架和管道、数字控制、仪器仪表（4-20ma、0-10v、...）、低压数字控制（24v、...）、编码器、控制电路、分布式控制系统（DCS）、可编程逻辑控制器（PLC）、螺线管、阀门、执行器、定位器

导体

Element No. of Elements Size Stranding Material
Pair(s) 1 18 AWG 7x26 BC - Bare Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PVC/Nylon - Polyvinyl Chloride + Nylon 0.022 in (0.56 mm) 0.088 in (2.2 mm) Black, White

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 20 AWG (7x28) TC

外层护套

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.047 in (1.2 mm) 0.276 in (7.01 mm) Yes

线缆外廓直径（标称）

0.276 in (7.01 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Shield Nom. Inductance Max. Current
Pair(s) 7.06 Ohm/1000ft 41.3 pF/ft (135 pF/m) 74.3 pF/ft (244 pF/m) 0.1945 µH/ft (0.6381 µH/m) 5 Amps per Conductor at 25ºC

标称外屏蔽 DCR@Cond DCR1-cnv

8.49 欧姆/1000 英尺（27.9 欧姆/公里）

电压

UL Voltage Rating
600 V (TC), 150 V (NPLF)

温度

UL Temperature Operating
90°C Dry, 90°C Wet -30°C to +90°C Dry, 75°C wet

弯曲半径

Stationary Min. Installation Min.
2.8 in (71 mm) 2.8 in (71 mm)

最大拉伸张力

57 lb (26 kg)

线缆毛重

37 磅/1000 英尺

环境适应性

室内/室外，室内，室外，防晒，埋设

阻燃性/遇火反应

UL 1685 UL荷载, T-29-520, IEEE 1202, FT4

NEC/UL合规性

第 336 条、第 760 条、NPLF、TC

欧洲指令合规性

欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订编号：0.601 修订日期：09-07-2025

更新和修订

修订编号：0.601 修订日期：09-07-2025


Report An Error

零件编号

货号 颜色 收起类型 长度 UPC
3088A 01010000 黑色 线盘 10,000 ft 612825141099
