产品编号: 3089A

Inst，1 Tri #18 Str BC，PVC-NYL Ins E1，OS，黑色 PVC Jkt，600V TC-ER 150V NPLF 90C 干/湿

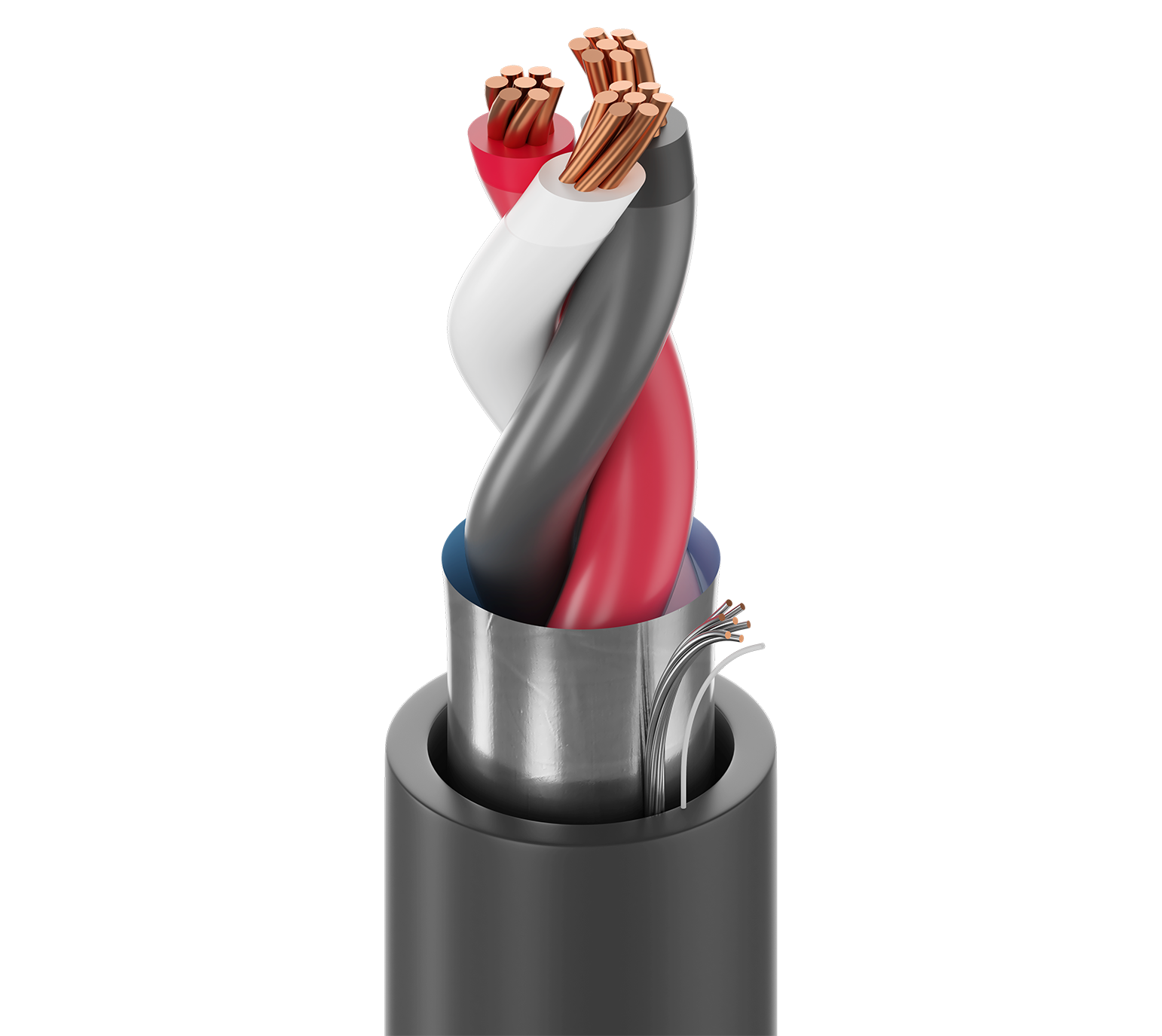

UL 仪器仪表，1 个三重 18AWG (7x26) 裸铜线，PVC-NYL 绝缘 E1 颜色代码，整体 Beldfoil® 屏蔽，黑色 PVC 外护套，600V TC-ER 150V NPLF 90C 干/湿 SUN RES DIR BUR

  • 上架时间:
    全球
  • 状态:
    有源
3089A
  • 3089A
1 的 1

规格

Expand All

适合应用

工业控制、电缆槽、电缆桥架和管道、数字控制、仪器仪表（4-20ma、0-10v、...）、低压数字控制（24v、...）、RTD、控制电路、分布式控制系统（DCS）、可编程逻辑控制器（PLC）、  螺线管、阀门、执行器、定位器

导体

Element No. of Elements Size Stranding Material
Triad(s) 1 18 AWG 7x26 BC - Bare Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Triad(s) PVC/Nylon - Polyvinyl Chloride + Nylon 0.022 in (0.56 mm) 0.088 in (2.2 mm) Black, White, Red

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 20 AWG (7x28) TC

外层护套

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.047 in (1.2 mm) 0.290 in (7.37 mm) Yes

线缆外廓直径（标称）

0.290 in (7.37 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Shield Nom. Inductance Max. Current
Triad(s) 7.06 Ohm/1000ft 47.3 pF/ft (155 pF/m) 84.2 pF/ft (276 pF/m) 0.199 µH/ft (0.653 µH/m) 5 Amps per Conductor at 25ºC

标称外屏蔽 DCR@Cond DCR1-cnv

8.08 欧姆/1000 英尺（26.5 欧姆/公里）

电压

UL Voltage Rating
600 V (TC-ER), 150 V (NPLF)

温度

UL Temperature Operating
90°C Dry, 90°C Wet -30°C to +90°C Dry, 75°C wet

弯曲半径

Stationary Min. Installation Min.
3.5 in (89 mm) 3.5 in (89 mm)

最大拉伸张力

80 lb (36 kg)

线缆毛重

47 磅/1000 英尺

环境适应性

室内/室外，室内，室外，防晒，埋设

阻燃性/遇火反应

UL 1685 UL荷载, IEEE 1202 FT4

NEC/UL合规性

第 336 条、第 760 条、NPLF、TC-ER

欧洲指令合规性

欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订编号：0.599 修订日期：09-07-2025

更新和修订

修订编号：0.599 修订日期：09-07-2025


Report An Error

零件编号

货号 颜色 收起类型 长度 UPC
3089A 01010000 黑色 线盘 10,000 ft 612825141143
