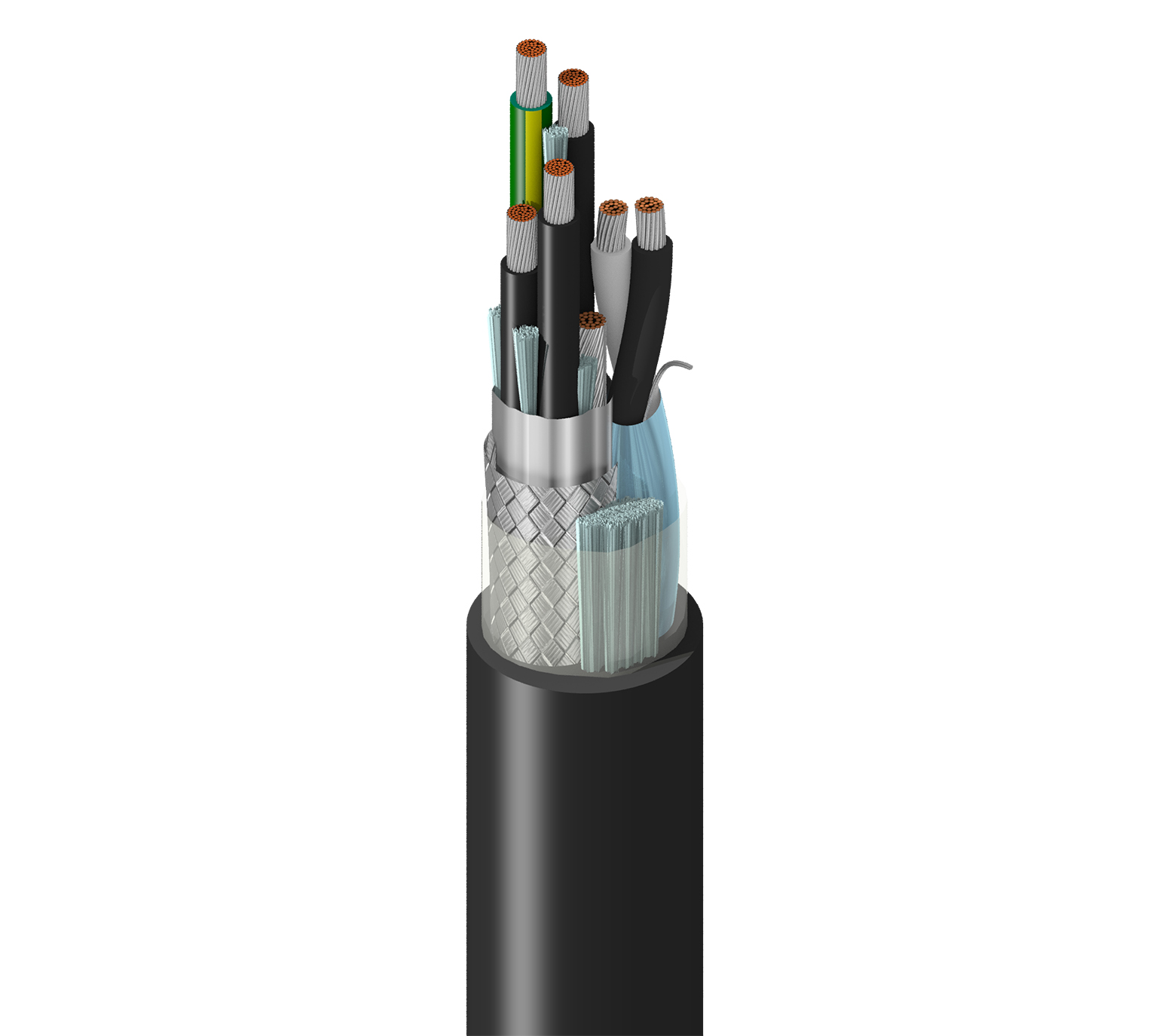

VFD 电缆 - 29511

Belden 300% 接地柔性 VFD，3 导体 14AWG (41x30) 镀锡铜，XLPE 绝缘 M4 颜色代码 +PVC 绝缘接地，整体 Beldfoil®+ 镀锡铜编织 (85%) 屏蔽，1 对 16AWG (26x30) 镀锡铜 XLPE Beldfoil，黑色 PVC 外护套，600V TC-ER 90C 干/湿 1000V 柔性电机电源线 1000V CSA AWM I/II A/B 600V CIC TC SUN RES DIR BUR 耐油 - 屏蔽线对位于电源组外部，编织屏蔽用于隔离

上架时间:

全球
状态:

有源

规格
零件编号
资源

规格

Expand All

信息

包装方式	线盘

产品概述

适合应用	变频驱动;交流电机和驱动系统;1 类 2 区危险场所

构造详情

导体

Element	No. of Elements	Size	Stranding	Material	Notes
Conductor(s)	3	14 AWG	41x30	TC - Tinned Copper
Pair(s)	1	16 AWG	26x30	TC - Tinned Copper	Used as control or brake pair
Ground Wire	1	14 AWG	41x30	TC - Tinned Copper

绝缘

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Conductor(s)	XLPO - Crosslink Polyolefin	0.046 in (1.2 mm)	0.173 in (4.39 mm)	ICEA Chart M4
Pair(s)	XLPO - Crosslink Polyolefin	0.032 in (0.81 mm)	0.123 in (3.12 mm)	Black & White
Ground Wire	PVC - Polyvinyl Chloride	0.047 in (1.2 mm)	0.169 in (4.29 mm)	Green/Yellow Stripe

内屏蔽

Element	Shield Type	Material	Coverage	Drainwire Type	Notes
Pair(s)	Tape	Bi-Laminate (Alum+Poly)	100%	18 AWG (19x30) TC	Foil-In, Shorting fold

外屏蔽

Shield Type	Material	Coverage	Drainwire Type
Tape	Tri-Laminate (Alum+Poly+Alum)	100%	14 AWG (41x30) TC
Braid	Tinned Copper (TC)	85%

外屏蔽表注释	电源导体上的箔+编织屏蔽 & 仅接地；额外的一对具有自己的箔屏蔽。

外层护套

Material	Nom. Thickness	Nom. Diameter	Ripcord
PVC - Polyvinyl Chloride	0.075 in (1.9 mm)	0.820 in (20.8 mm)	Yes

线缆外廓直径（标称）	0.820 in (20.8 mm)

电气特性

电气设备

Element	Nom. Conductor DCR	Nom. Inner Shield DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Shield	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Inductance	Nom. Velocity of Prop.	Max. Current
Conductor(s)	2.482 Ohm/1000ft		48 pF/ft (160 pF/m)	42 pF/ft (140 pF/m)	86 pF/ft (280 pF/m)	37 Ohm	0.213 µH/ft (0.699 µH/m)	55%	25 Amps per Conductor at 30ºC (3 Current Carrying Conductors)
Pair(s)	4.0 Ohm/1000ft (13 Ohm/km)	4.99 Ohm/1000ft (16.4 Ohm/km)	34 pF/ft (110 pF/m)						18 Amps per Conductor at 30ºC (per NEC)
Ground	2.52 Ohm/1000ft (8.27 Ohm/km)		23 pF/ft (75 pF/m)	42 pF/ft (140 pF/m)			0.213 µH/ft (0.699 µH/m)

Nom 外层护盾 DCR	1.08 欧姆/1000 英尺（3.54 欧姆/公里）

电压

UL Voltage Rating	Voltage Rating
1000 V (UL Flexible Motor Supply Cable), 600 V (TC, C(UL) TC)	1000 V (AWM I/II A/B)

机械特性

温度

UL Temperature	Operating
90°C Dry, 90°C Wet	-40°C To +90°C

弯曲半径

Stationary Min.	Installation Min.
9.8 in (250 mm)	9.8 in (250 mm)

最大拉伸张力	441 lb (200 kg)
线缆毛重	275 磅/1000 英尺

标准与合规性

环境适应性	室内，室外，防晒，埋设
可持续发展	CA Prop 65
阻燃性/遇火反应	UL 1685 UL 负载、FT4、IEEE 1202 FT4
NEC/UL合规性	第 336 条，第 310 条，TC-ER，RHW-2，UL柔性电机电源线缆
AWM合规性	AWM I/II A/B
CEC / C（UL）合规性	CIC, TC
ICEA合规性	S-95-658
欧洲指令合规性	欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)
APAC合规性	中国 RoHS II (GB/T 26572-2011)
其他标准合规性	P-07-KA070003-MSHA

历史

更新和修订	修订号：0.700 修订日期：02-20-2026
脚注	C——采用木线盘收线。

信息

更新和修订	修订号：0.700 修订日期：02-20-2026
脚注	C——采用木线盘收线。

Report An Error

零件编号

货号	颜色	收起类型	长度	UPC	脚注
29511 010100	黑色	线盘	100 ft	612825137481	C
29511 010500	黑色	线盘	500 ft	612825137504	C
29511 0101000	黑色	线盘	1,000 ft	612825137498	C
29511 0105000	黑色	线盘	5,000 ft	612825137511	C
