产品编号: 29530C

VFD，3C #2/0 Str BC XLPE Ins + #5 Symm。 段。 接地（3 根 10 号线）Str BC，CTS，黑色 PVC 套管，600/1000V TC-ER 90C 干/湿 1000V

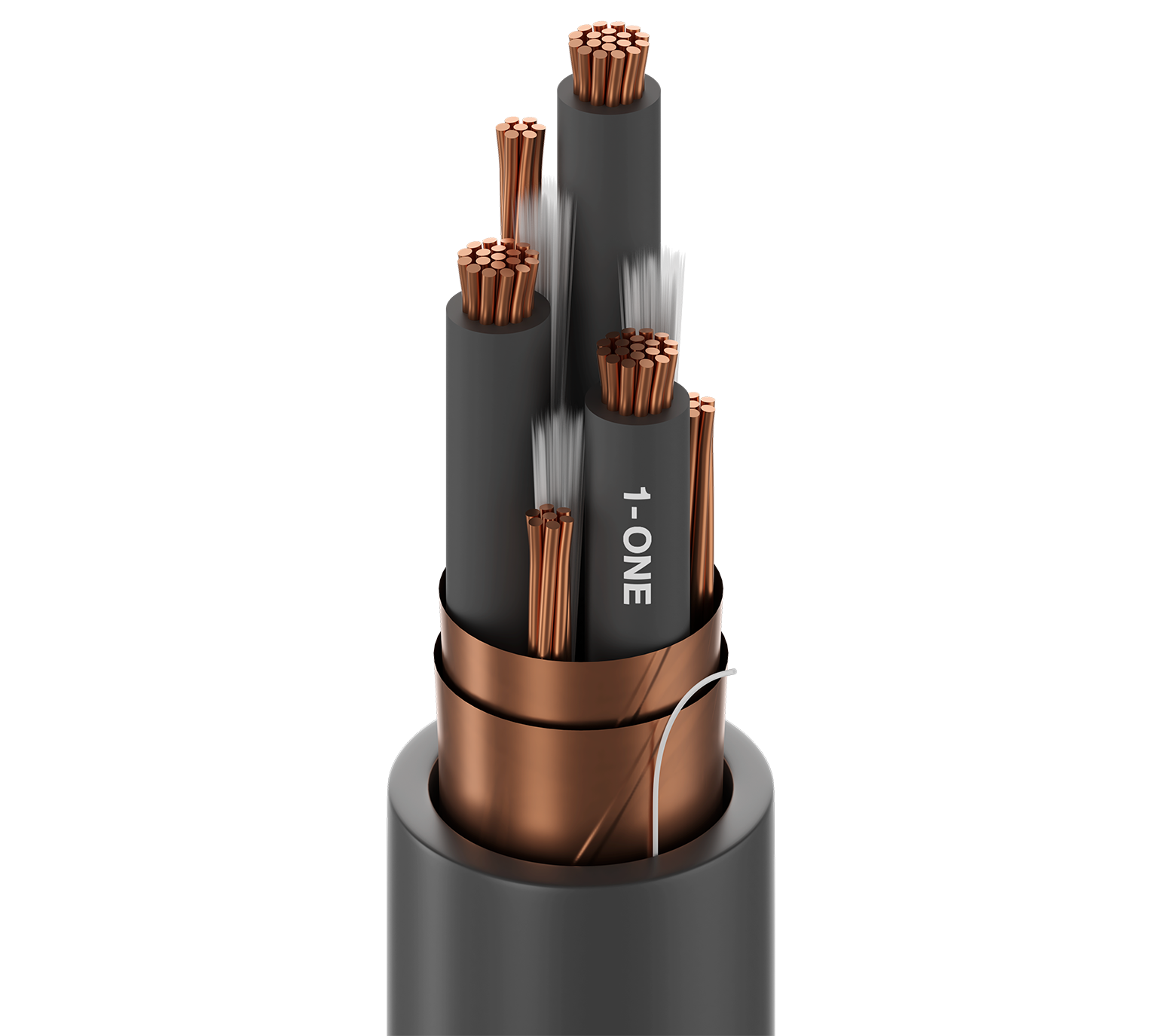

Belden Basics VFD，3 芯 2/0AWG（19x12）裸铜 XLPE 绝缘 M4 色码 +5AWG 对称分段接地线（3 根 10AWG 裸铜绞线，与双层铜带螺旋缠绕屏蔽层连续接触），黑色 PVC 外护套，600/1000V TC-ER 90℃干/湿环境，1000V 耐日光直射，耐油。

  • 上架时间:
    全球
  • 状态:
    有源
29530C
5 的 5

规格

Expand All

包装方式

线盘

适合应用

变频驱动;交流电机和驱动系统;1 类 2 区危险场所

导体

Element No. of Elements Size Stranding Material Notes
Conductor(s) 3 2/0 AWG 19x12 BC - Bare Copper ASTM B3 Copper B8 Class B Stranding
Ground Wire 3 10 AWG 7x18 BC - Bare Copper Segmented Ground (3 Total 5AWG)

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) XLPO - Crosslink Polyolefin 0.057 in (1.4 mm) 0.516 in (13.1 mm) ICEA Chart M4
Ground Wire No Insulation

外屏蔽

Shield Type Material Coverage
Helical Tape Bare Copper (BC) 100%
Helical Tape Bare Copper (BC) 100%

外层护套

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.083 in (2.1 mm) 1.305 in (33.15 mm) Yes

线缆外廓直径（标称）

1.305 in (33.15 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Inductance Nom. Velocity of Prop. Max. Current
Conductor(s) 0.082 Ohm/1000ft (0.27 Ohm/km) 32 pF/ft (100 pF/m) 57 pF/ft (190 pF/m) 50 Ohm 0.141 µH/ft (0.463 µH/m) 55% 195 Amps per Conductor at 30ºC (per NEC)
0.030 Ohm/1000ft (0.098 Ohm/km)

Nom 外层护盾 DCR

1.36 欧姆/1000 英尺（4.46 欧姆/公里）

电压

UL Voltage Rating
1000 V (TC-ER)

温度

UL Temperature Operating
90°C Dry, 90°C Wet -40°C To +90°C

弯曲半径

Stationary Min. Installation Min.
15.7 in (399 mm) 15.7 in (399 mm)

最大拉伸张力

5301 lb (2404 kg)

线缆毛重

1724 磅/1000 英尺（2566 公斤/公里）

环境适应性

室内，室外，防晒，埋设

可持续发展

CA Prop 65

阻燃性/遇火反应

UL 1685 UL 荷载, IEEE 1202 FT4, FT4

NEC/UL合规性

第 336 条, TC-ER, XHHW-2

ICEA合规性

S-95-658

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

其他标准合规性

P-07-KA070003-MSHA

更新和修订

修订号：0.674 修订日期：02-20-2026

更新和修订

修订号：0.674 修订日期：02-20-2026


Report An Error

零件编号

货号 颜色 收起类型 长度 UPC
29530C 0102000 黑色 线盘 2,000 ft 612825138105
