产品编号: 29723C

VFD，3C #10 Str BC XLPE Ins + #10 Symm。 段。 Gnd（14 个中的 3 个）Str BC、CTS、黑色 PVC Jkt、2000V TC-ER 90C 干/湿 1000V CSA AWM I/II A/B

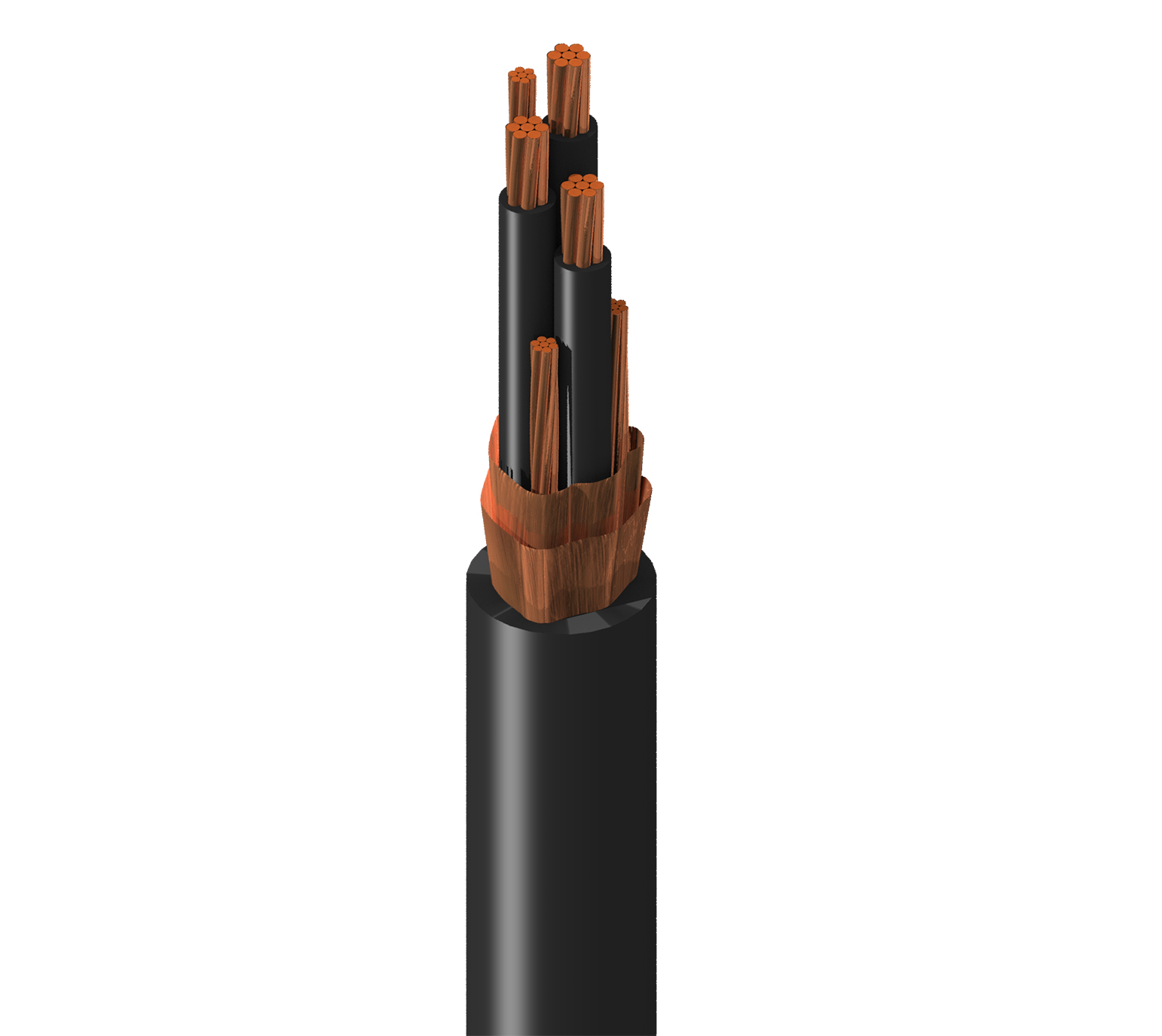

Belden Basics VFD，3 导体 10AWG (7x18) 裸铜 XLPE 绝缘 M4 颜色代码 + 10AWG 对称分段接地（3 个 14AWG）裸铜绞合，整体双铜带螺旋屏蔽，黑色 PVC 外护套，2000V TC-ER 90C 干/湿 1000V CSA AWM I/II A/B SUN RES DIR BUR 耐油

  • 上架时间:
    全球
  • 状态:
    有源
29723C
5 的 5

规格

Expand All

包装方式

线盘

适合应用

变频驱动(VFD)；交流电机和驱动系统；高电压要求

导体

Element No. of Elements Size Stranding Material Notes
Conductor(s) 3 10 AWG 7x18 BC - Bare Copper ASTM B3 Copper B8 Class B Stranding
Ground 3 14 AWG 7x22 BC - Bare Copper Segmented Grounds

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) XLPE - Cross-Linked Polyethylene (Thermoset) 0.063 in (1.6 mm) 0.238 in (6.05 mm) Black and Numbered
Ground No Insulation

外屏蔽

Shield Type Material Coverage
Helical Tape Bare Copper (BC) 100%
Helical Tape Bare Copper (BC) 100%

外层护套

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.063 in (1.6 mm) 0.651 in (16.5 mm) Yes

线缆外廓直径（标称）

0.651 in (16.5 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Velocity of Prop. Max. Current
Conductor(s) 0.907 Ohm/1000ft (2.98 Ohm/km) 40 pF/ft (130 pF/m) 72 pF/ft (240 pF/m) 46 Ohm 55% 40 Amps per Conductor at 30ºC

电压

UL Voltage Rating
2000 V (TC), 1000 V (CSA AWM I/II A/B)

温度

UL Temperature Operating
90°C Dry, 90°C Wet -40°C To +90°C

弯曲半径

Stationary Min. Installation Min.
7.8 in (200 mm) 7.8 in (200 mm)

最大拉伸张力

554 lb (251 kg)

线缆毛重

297 磅/1000 英尺（442 千克/公里）

环境适应性

室内、户外、耐晒、耐油、埋设

可持续发展

CA Prop 65

阻燃性/遇火反应

UL1685 UL 负载，1202，383 垂直托盘燃烧测试（70,000 BTU）

NEC/UL合规性

第 336 条, TC-ER, RHW-2

AWM合规性

I/II A/B

ICEA合规性

S-95-658

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

其他标准合规性

P-07-KA070003-MSHA

更新和修订

修订号：0.295 修订日期：02-20-2026

更新和修订

修订号：0.295 修订日期：02-20-2026


Report An Error

零件编号

货号 收起类型 UPC
29723C 0102500 线盘 612825445470
29723C 0105000 线盘 612825445487
