产品编号: H121C00

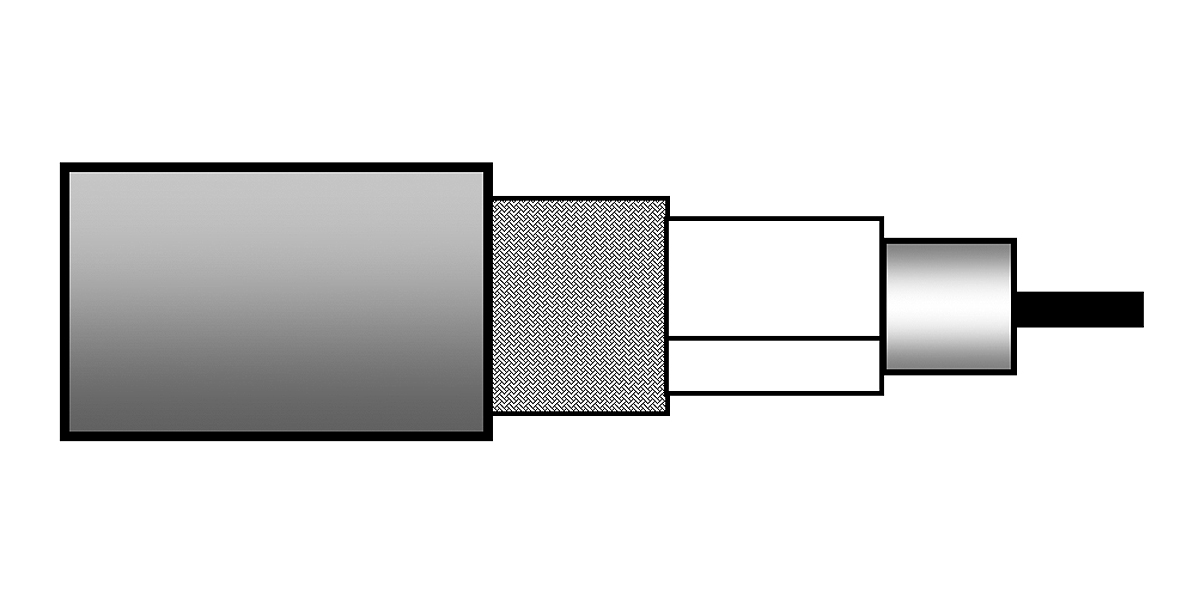

H121C00 - 宽带同轴电缆，H121，20 AWG 实心 BC，铜箔 + 45% BC 编织，PVC 接头

宽带同轴电缆，H121，20 AWG 实心裸铜导体，PE 绝缘，铜箔 + 45% 裸铜编织屏蔽，PVC 护套

  • 上架时间:
    欧洲、中东和非洲地区；亚太地区
  • 状态:
    有源
H121C00
5 的 5

规格

Expand All

适合应用

宽带、有线电视 (CATV)、射频引入电缆、无线 (OTA) 天线

RG型

59

串行型

59

导体

No. of Elements Size Stranding Nom. Diameter Material
1 21 AWG Solid 0.8 mm BC - Bare Copper

绝缘

Element Material Nom. Insulation Diameter
Insulated Conductor PE - Polyethylene (Foam) 3.5 mm (0.14 in)

外屏蔽

Layer Outer Shield Type Material Coverage
1 Tape Bi-Laminate (Bare Copper+Poly) 100%
2 Braid Bare Copper (BC) 45%

外层护套

Material Nom. Diameter
PVC - Polyvinyl Chloride 5 mm

外护套1表说明

依据欧洲标准EN 50290-2-20

阻抗调节

最小 40 dB

回波损耗

Frequency Min. Return Loss
5 - 470 MHz 20 dB
470 - 1000 MHz 18 dB
1000 - 2000 MHz 16 dB
2000-3000 MHz 15 dB

回波损耗表注释

在每个频带中，允许有 3 个峰值，最高可低 4 dB

衰减

Frequency Nom. Attenuation
5 MHz 1.7 dB/100m
50 MHz 5.3 dB/100m
100 MHz 7.6 dB/100m
200 MHz 10.8 dB/100m
400 MHz 15.4 dB/100m
600 MHz 19.1 dB/100m
800 MHz 22.2 dB/100m
1000 MHz 25 dB/100m
1350 MHz 29.3 dB/100m
1600 MHz 32.2 dB/100m
1750 MHz 33.8 dB/100m
2150 MHz 37.8 dB/100m
2400 MHz 40.1 dB/100m

衰减表注释

最大衰减高出 10%

电气设备

Max. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
35 Ohm/km (11 Ohm/1000ft) 24 Ohm/km (7.3 Ohm/1000ft) 53 pF/m (16 pF/ft) 75 Ohm 84%

转移阻抗

Frequency Max. Transfer Impedance
5-30 MHz Max. 10 mOhm/m

屏蔽

Frequency Min. Screening Attenuation
30 - 1000 MHz 85 dB

筛选等级

B

温度

Operating Installation Storage
-40°C To +70°C -5°C To +50°C -40°C To +70°C

弯曲半径

Stationary Min.
50 mm (2.0 in)

环境适应性

室内 - Euroclass Eca

阻燃性/遇火反应

IEC 60332-1-2

CPR合规性

CPR Euroclass：Eca

CENELEC合规性

EN 50117-1、EN 50117-9-2、EN 50290-2-20

欧洲指令合规性

欧盟CE标志

英国监管合规性

UKCA标识

更新和修订

修订号：0.210 修订日期：02-20-2026

更新和修订

修订号：0.210 修订日期：02-20-2026


Report An Error

零件编号

货号 颜色 收起类型 长度 EAN码
H121C00.00B100 白色 扁平盒 100 m 8719605085764
