产品编号: H126D02

H126D02 - 宽带同轴电缆，H126D，18 AWG 实心 BC，三层屏蔽，PVC 接头

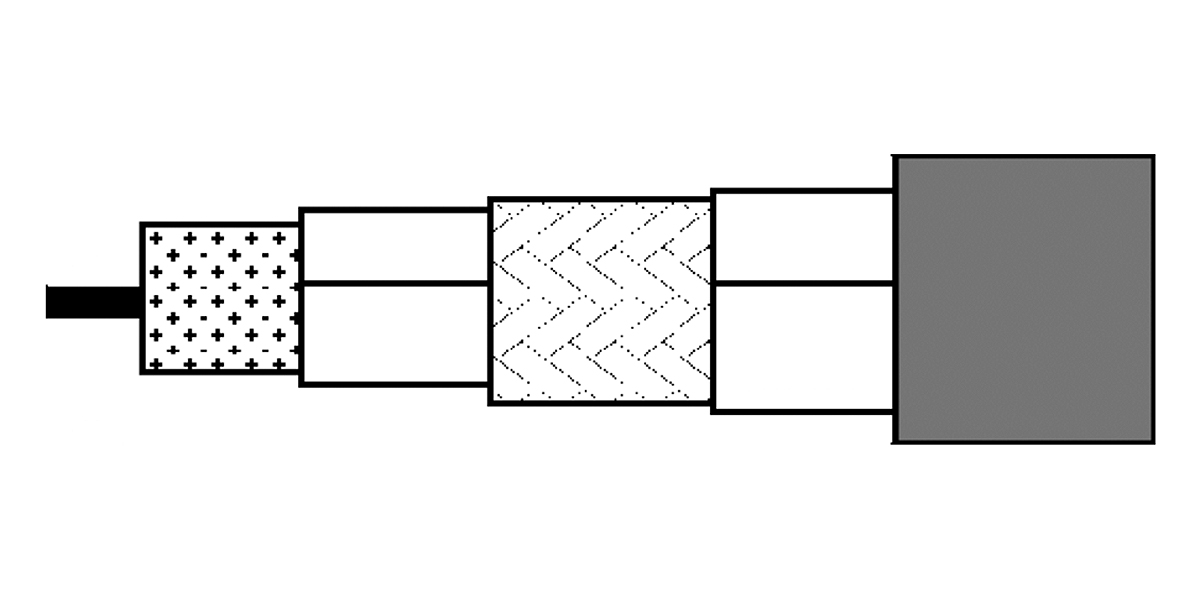

宽带同轴电缆，H126D，18 AWG 实心裸铜导体，PE 绝缘，双箔 + 50% 镀锡铜编织 + 箔屏蔽，PVC 护套

  • 上架时间:
    欧洲、中东和非洲地区；亚太地区
  • 状态:
    停止
H126D02
5 的 5

规格

Expand All

适合应用

宽带、有线电视 (CATV)、射频引入电缆、无线 (OTA) 天线

生命周期

已停产 - 产品不再生产

RG型

6

导体

No. of Elements Size Stranding Nom. Diameter Material
1 18 AWG Solid 1 mm BC - Bare Copper

绝缘

Material Nom. Insulation Diameter
PE - Polyethylene (Foam) 4.57 mm (0.180 in)

外屏蔽

Layer Outer Shield Type Material Coverage
1 Tape Tri-Laminate (Alum+Poly+Alum) 100%
2 Braid Tinned Copper (TC) 45%
3 Tape Bi-Laminate (Alum+Poly) 100%

外层护套

Material Nom. Diameter
PVC - Polyvinyl Chloride 6.9 mm (0.27 in)

外护套1表说明

依据欧洲标准EN 50290-2-20

阻抗调节

最小 40 dB

回波损耗

Frequency Min. Return Loss
5 - 470 MHz 20 dB
470 - 1000 MHz 18 dB
1000 - 2000 MHz 16 dB
2000 - 3000 MHz 15 dB

回波损耗表注释

在每个频带中，允许有 3 个峰值，最高可低 4 dB

衰减

Frequency Nom. Attenuation
5 MHz 1.8 dB/100m
50 MHz 4.7 dB/100m
100 MHz 6.5 dB/100m
230 MHz 9.8 dB/100m
400 MHz 13 dB/100m
800 MHz 18.7 dB/100m
862 MHz 19.5 dB/100m
1000 MHz 21.1 dB/100m
1350 MHz 24.9 dB/100m
1750 MHz 28.8 dB/100m
2150 MHz 32.3 dB/100m
2400 MHz 34.4 dB/100m
3000 MHz 39.2 dB/100m

衰减表注释

最大衰减高出 10%

电气设备

Max. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
23 Ohm/km (7.0 Ohm/1000ft) 14 Ohm/km (4.3 Ohm/1000ft) 54 pF/m (16 pF/ft) 75 Ohm 82%

屏蔽

Frequency Min. Screening Attenuation
30 - 1000 MHz 95 dB
1000 - 2000 MHz 85 dB
2000 - 3000 MHz 75 dB

温度

Operating Installation Storage
-40°C To +70°C -5°C To +50°C -40°C To +70°C

弯曲半径

Stationary Min.
65 mm (2.6 in)

线缆毛重

48 千克/公里（32 磅/1000 英尺）

环境适应性

室内 - Euroclass Eca

阻燃性/遇火反应

IEC 60332-1-2

CPR合规性

CPR Euroclass：Eca

ISO/IEC合规性

IEC 61196

CENELEC合规性

EN 50117-1

英国监管合规性

UKCA标识

更新和修订

修订号：0.316 修订日期：02-20-2026

更新和修订

修订号：0.316 修订日期：02-20-2026


Report An Error

零件编号

货号 颜色 收起类型 长度 EAN码
H126D02.02500 黑色 线盘 500 m 8719605087362
H126D02.00B100 白色 扁平盒 100 m 8719605087348
H126D02.00U250 白色 非盘绕式 250 m 8719605087355
H126D02.00500 白色 线盘 500 m 8719605087317
