产品编号: PRG11A2

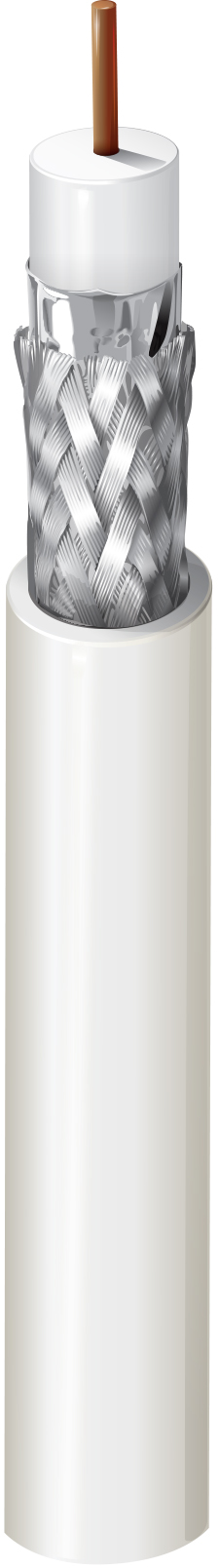

PRG11A2 - 宽带同轴电缆，RG11 型，15 AWG 实心 BC，铝箔 + 45% TC 编织，PVC 接头

宽带同轴电缆，RG11 型，15 AWG 实心裸铜导体，PE 绝缘，Duofoil® + 45% 镀锡铜编织屏蔽，PVC 护套

  • 上架时间:
    欧洲、中东和非洲地区；亚太地区
  • 状态:
    停止
PRG11A2
5 的 5

规格

Expand All

适合应用

宽带、有线电视 (CATV)、射频引入电缆、无线 (OTA) 天线

生命周期

已停产 - 产品不再生产

RG型

11

导体

No. of Elements Size Stranding Nom. Diameter Material
1 15 AWG Solid 1.55 mm BC - Bare Copper

绝缘

Element Material Nom. Insulation Diameter
Insulated Conductor PE - Polyethylene (Foam) 7.25 mm (0.285 in)

绝缘表注意事项

中心度至少 85%

外屏蔽

Layer Outer Shield Type Material Coverage
1 Tape Tri-Laminate (Alum+Poly+Alum) 100%
2 Braid Tinned Copper (TC) 45%

外层护套

Material Nom. Diameter
PVC - Polyvinyl Chloride 10.1 mm (0.398 in)

外护套1表说明

根据EN 50290-2-20

阻抗调节

最小 46 dB

回波损耗

Frequency Min. Return Loss
5 - 30 MHz 26 dB
30 - 470 MHz 26 dB
470 - 1000 MHz 23 dB
1000 - 2000 MHz 18 dB

回波损耗表注释

在每个频带中，允许有 3 个峰值，最高可低 4 dB

衰减

Frequency Nom. Attenuation
5 MHz 0.9 dB/100m
50 MHz 2.9 dB/100m
100 MHz 4.1 dB/100m
200 MHz 5.9 dB/100m
400 MHz 8.6 dB/100m
600 MHz 10.7 dB/100m
800 MHz 12.5 dB/100m
1000 MHz 14.2 dB/100m
1350 MHz 16.8 dB/100m
1600 MHz 18.5 dB/100m
1750 MHz 19.5 dB/100m
2150 MHz 21.9 dB/100m
2400 MHz 23.4 dB/100m
3000 MHz 26.7 dB/100m

衰减表注释

最大衰减高出 10%

电气设备

Max. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
9.4 Ohm/km (2.9 Ohm/1000ft) 12.8 Ohm/km (3.90 Ohm/1000ft) 55 pF/m (17 pF/ft) 75 Ohm 81%

屏蔽

Frequency Min. Screening Attenuation
30 - 1000 MHz 85 dB

温度

Operating Installation Storage
-15°C To +70°C -5°C To +50°C -15°C To +70°C

弯曲半径

Stationary Min.
50 mm (2.0 in)

线缆毛重

95 千克/公里（64 磅/1000 英尺）

环境适应性

室内 - Euroclass Eca

阻燃性/遇火反应

IEC 60332-1-2

CPR合规性

CPR Euroclass：Eca

ISO/IEC合规性

IEC 61196

CENELEC合规性

EN 50117-1

欧洲指令合规性

欧盟CE标志

英国监管合规性

UKCA标识

更新和修订

修订号：0.325 修订日期：02-20-2026

更新和修订

修订号：0.325 修订日期：02-20-2026
