产品编号: PRG11C0

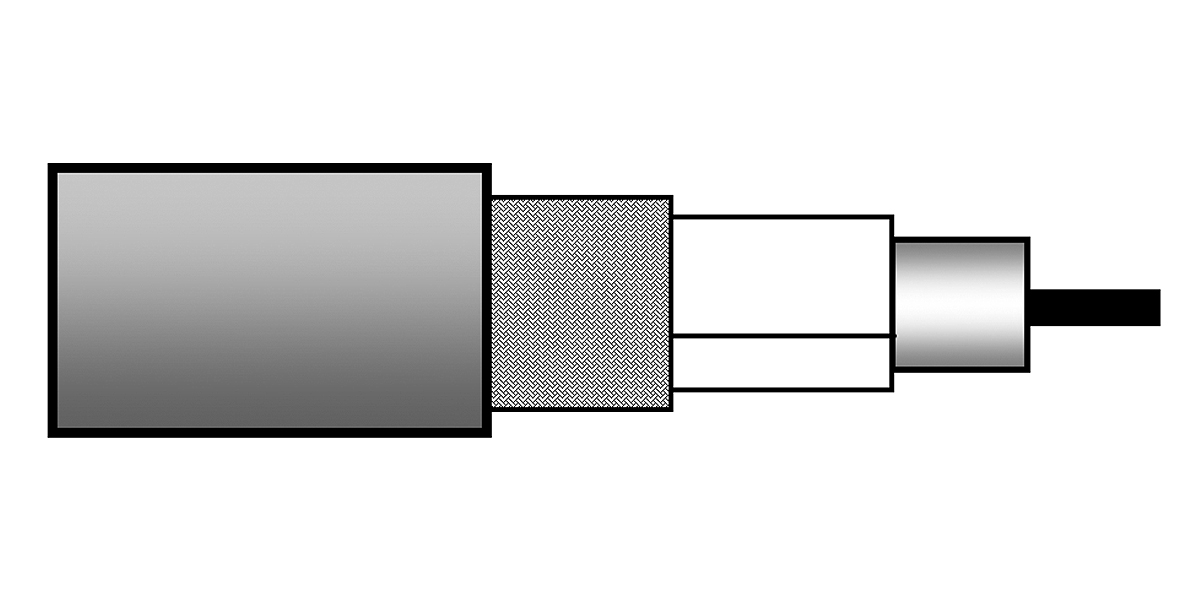

PRG11C0 - 宽带同轴电缆，RG11 型，15 AWG 实心 BC，铜箔 + 45% BC 编织，PE Jkt

宽带同轴电缆，RG11 型，15 AWG 实心裸铜导体，PE 绝缘，铜箔 + 45% 裸铜编织屏蔽，PE 护套

  • 上架时间:
    欧洲、中东和非洲地区；亚太地区
  • 状态:
    有源
PRG11C0
5 的 5

规格

Expand All

适合应用

宽带、有线电视 (CATV)、射频引入电缆、无线 (OTA) 天线

RG型

11

导体

No. of Elements Size Stranding Nom. Diameter Material
1 15 AWG Solid 1.55 mm BC - Bare Copper

绝缘

Element Material Nom. Insulation Diameter
Insulated Conductor PE - Polyethylene (Foam) 7.25 mm (0.285 in)

绝缘表注意事项

中心度至少 85%

外屏蔽

Layer Outer Shield Type Material Coverage
1 Tape Bi-Laminate (Bare Copper+Poly) 100%
2 Braid Bare Copper (BC) 45%

外层护套

Material Nom. Diameter
PE - Polyethylene 10.1 mm

外护套1表说明

根据EN 50290-2-20

阻抗调节

最小 46 dB

回波损耗

Frequency Min. Return Loss
5 - 30 MHz 26 dB
30 - 470 MHz 26 dB
470 - 1000 MHz 23 dB
1000 - 2000 MHz 18 dB

回波损耗表注释

在每个频带中，允许有 3 个峰值，最高可低 4 dB

衰减

Frequency Nom. Attenuation
5 MHz 0.9 dB/100m
50 MHz 2.8 dB/100m
100 MHz 3.9 dB/100m
200 MHz 5.7 dB/100m
400 MHz 8.2 dB/100m
600 MHz 10.2 dB/100m
800 MHz 12 dB/100m
1000 MHz 13.6 dB/100m
1350 MHz 16.1 dB/100m
1600 MHz 17.8 dB/100m
1750 MHz 18.7 dB/100m
2150 MHz 21.1 dB/100m
2400 MHz 22.5 dB/100m
2600 MHz 23.6 dB/100m
2800 MHz 24.7 dB/100m
3000 MHz 25.7 dB/100m

衰减表注释

最大衰减高出 10%

电气设备

Max. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
9.4 Ohm/km (2.9 Ohm/1000ft) 12.3 Ohm/km (3.75 Ohm/1000ft) 55 pF/m (17 pF/ft) 75 Ohm 81%

转移阻抗

Max. Transfer Impedance
Max. 15 mOhm/m

屏蔽

Frequency Min. Screening Attenuation
30 - 1000 MHz 85 dB

筛选等级

B

温度

Operating Installation Storage
-60°C To +70°C -5°C To +50°C -60°C To +70°C

弯曲半径

Stationary Min.
100 mm (3.9 in)

环境适应性

户外

CPR合规性

CPR Euroclass: Fca

CENELEC合规性

EN 50117-1、EN 50117-9-2、EN 50290-2-20

欧洲指令合规性

欧盟CE标志

更新和修订

修订号：0.220 修订日期：02-20-2026

更新和修订

修订号：0.220 修订日期：02-20-2026


Report An Error

零件编号

货号 颜色 收起类型 长度 EAN码
PRG11C0.00250 黑色 线盘 250 m 8719605105868
PRG11C0.00500 黑色 线盘 500 m 8719605105875
PRG11C0.001000 黑色 线盘 1,000 m 8719605105851
