产品编号: DB59U-25

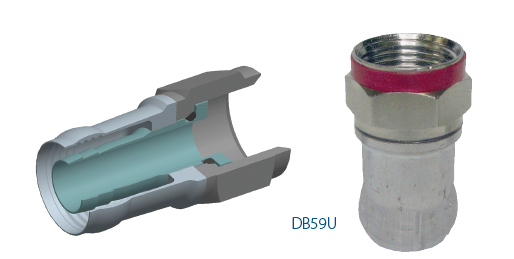

双气泡RG-59 "F"同轴压缩连接器

双泡 RG59 通用“F”连接器，适合标准、三屏蔽和四屏蔽同轴电缆。 压缩设计将金属完全塑造在电缆周围。 每包 25 个。 该产品已停产。 请联系 Belden 客户服务部门检查现有可销售库存。 它已被 Belden 的 PPC 品牌 EX 系列连接器之一 EX59XL 取代。 有关产品信息请访问：https://products.ppc-online.com/product/ex-ex59xl/

  • 上架时间:
    全球
  • 状态:
    有源
DB59U-25
5 的 5

规格

Expand All

适合应用

闭路电视、监控摄像头、视频

包装

25 包

件数

1

材料

Material
Nickel plated Brass
Gold Plated

阻抗

Nominal Characteristic Impedance
75 Ohm

回波损耗

Frequency [MHz]
DC-1 GHz 30 dB Return Loss < 1.07 VSWR
DC-2 GHz 30 dB Return Loss < 1.10 VSWR
DC-3 GHz 30 dB Return Loss < 1.16 VSWR

连接器系统兼容性

同轴

连接器接口类型

BNC

公母

公头 - 插头

连接器系列名称

双气泡

锁定

否

工具兼容性

CPLCRBC-BR（压缩）、PS59/6/RGB（条带）

端接类型

压缩

线缆中心导体直径限制

.0317 - .0339 英寸

线缆电介质直径限制

.144 - .157 英寸

线缆外部护套直径限制

.232 - .273 英寸

RG型

59

串行型

59

欧盟CE标志

是

适合性 - 室内

是

专利

本产品拥有一项或多项适用专利。 有关专利的更多信息，请访问 https://www.belden.com/patents< /一个>。

更新和修订

修订号：0.196 修订日期：02-20-2026

更新和修订

修订号：0.196 修订日期：02-20-2026


Report An Error

零件编号

货号 颜色 UPC
DB59U-25 无色 845671004717
