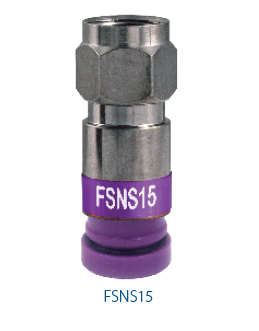

产品编号: FSNS15-25

ProSNS 迷你“F”同轴压缩连接器 22-24 AWG

ProSNS Mini(22-24 AWG)“F”型同轴电缆公连接器。 聚合物压缩套管,易于插入 & 尽可能降低工具压缩力。 每包 25 个。 该产品已停产。 请联系 Belden 客户服务部门检查现有可销售库存。 它已被 Belden 的 PPC 品牌 EX 系列连接器之一 EXM-XLPLUS 取代。 有关产品信息请访问:https://products.ppc-online.com/product/signaltight-exm-xlplus/

  • 上架时间:
    全球
  • 状态:
    有源

适合应用

闭路电视、监控摄像头、视频

包装

25 包

件数

1

材料

Material
Nickel/Tin Plated Brass
Nickel plated Brass
Gold Plated

阻抗

Nominal Characteristic Impedance
75 Ohm

回波损耗

Frequency [MHz]
Minimum 20 dB to 3GHz

电气特性说明

带宽:0 MHz 至 3 GHz,插入损耗:小于 .10 dB 至 3 GHz,工作电压:90V(60 Hz 连续交流电)

工作温度范围

-40º 华氏度至 +140º 华氏度(-40º 摄氏度至 +60º 摄氏度)

连接器系统兼容性

同轴

连接器接口类型

F

公母

公头 - 插头

连接器系列名称

ProSNS

色带

紫色

锁定

工具兼容性

CPLCCT-SLMR、CPSNSCT-596(压缩)、PS59/6/RGB(条带)

端接类型

压缩

线缆中心导体直径限制

.015 - .025 英寸

线缆电介质直径限制

.095 - .105 英寸

线缆外部护套直径限制

.145 - .160 英寸

欧盟CE标志

专利

本产品拥有一项或多项适用专利。 有关专利的更多信息,请访问 https://www.belden.com/patents< /一个>。

更新和修订

版本号:0.269 版本日期:02-20-2026

更新和修订

版本号:0.269 版本日期:02-20-2026


零件编号

货号 颜色 UPC
FSNS15-25 无色 845671004021
