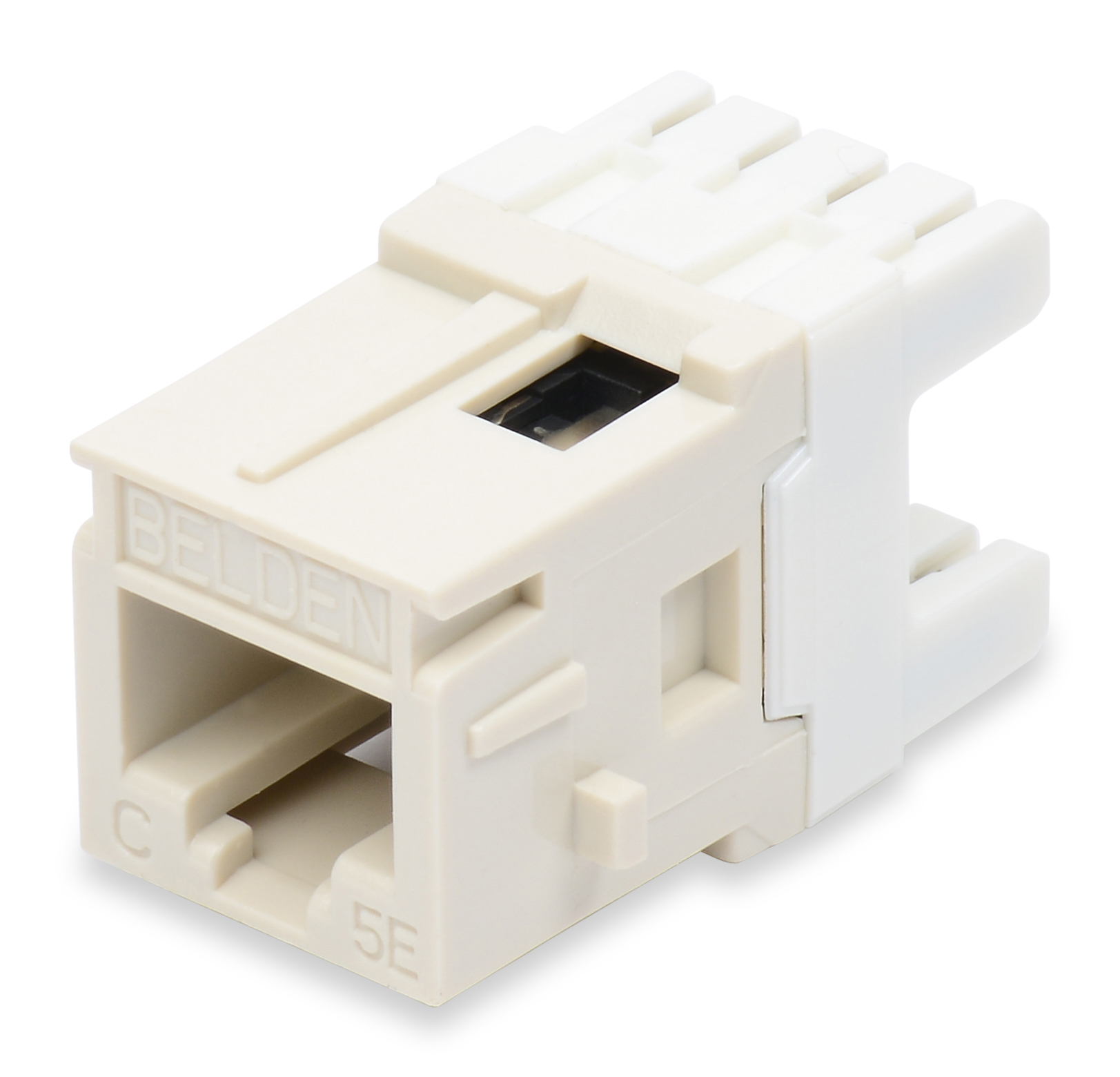

产品编号: CAT5E MDVO 插孔

CAT5E 模块化插孔，RJ45，MDVO 样式

CAT5E MDVO 插孔有多种颜色可供选择。

  • 上架时间:
    全球
  • 状态:
    有源
CAT5E MDVO 插孔
5 的 5

规格

Expand All

适合应用

IBDN 系统 1200，TIA 5E 类，ISO D 级，1000 BASE-T

总高度

0.765 in

总宽度

0.77 in

总体深度

1.29 in

接线图

T568A/B

包装

塑料袋单独包装。 标准包装为 50 个单位。

重量

0.014 lbs

材料

Description Material Type
Front Connection Copper Alloy with 50 µ inch Gold over Nickel Lead Frame
Rear Connection Copper Alloy with Nickel Plating IDC
Connector Body Plastic - UL940V-0

介电强度

1,000V RMS @ 60 Hz，持续 1 分钟

额定电流

1.500 A

绝缘电阻

500 M-Ohm（最小）

最大接触电阻

20 mOhm

端接电阻

2.5 mOhm

安装温度范围

-10°C 至 +60°C

储存温度范围

-40°C 至 +70°C

工作温度范围

-10°C 至 +60°C

连接器系统兼容性

MDVO

工具兼容性

Belden 110 连接工具、MediaFlex 终端站

插头/插孔兼容性

RJ45，RJ11

端接前端连接

对插连接

端接前端连接耐久性

1,000 次循环

端接后部连接

气密IDC连接

端接后部连接耐久性

20 次终止

连接器/硬件保持

20 lbs

插头/连接器固定

11.250 lbs

数据类别

5e 类

TIA/EIA合规

第 5 类 - ISO/IEC 11801:2002 Ed.2

其他标准

FCC 第 68 部分, 子部分 F, IEC 60603-7

第三方性能验证

ETL - 已验证 5e 类

环境空间

室内

欧盟指令 2002/95/EC (RoHS)

是

MII 命令 #39（中国 RoHS）

EUP 50

安全认证

ACA, c(UL)us认证

相关零件

兼容接口和MDVO型面板、适配器、接线盒和配线架

随附零件

1 个 T 型杆 + 1 个防尘盖

备注

请参阅安装指南 PX103329

更新和修订

修订号：0.299 修订日期：02-20-2026

更新和修订

修订号：0.299 修订日期：02-20-2026


Report An Error

零件编号

货号 颜色 包装
AX101045 杏仁色 单件包装
AX101047 黑色 单件包装
AX101044 灰色 单件包装
AX102564 象牙色 单件包装
AX101052 TIA蓝色 单件包装
AX101054 TIA棕色 单件包装
AX101051 TIA绿色 单件包装
AX101048 TIA橙色 单件包装
AX101053 TIA紫色 单件包装
AX101049 TIA红色 单件包装
AX101050 TIA黄色 单件包装
AX101046 白色 单件包装
