产品编号: EZ-MDVO插孔

EZ-MDVO模块化插孔

EZ-MDVO插孔提供多种颜色和接线方案。

  • 上架时间:
    全球
  • 状态:
    有源

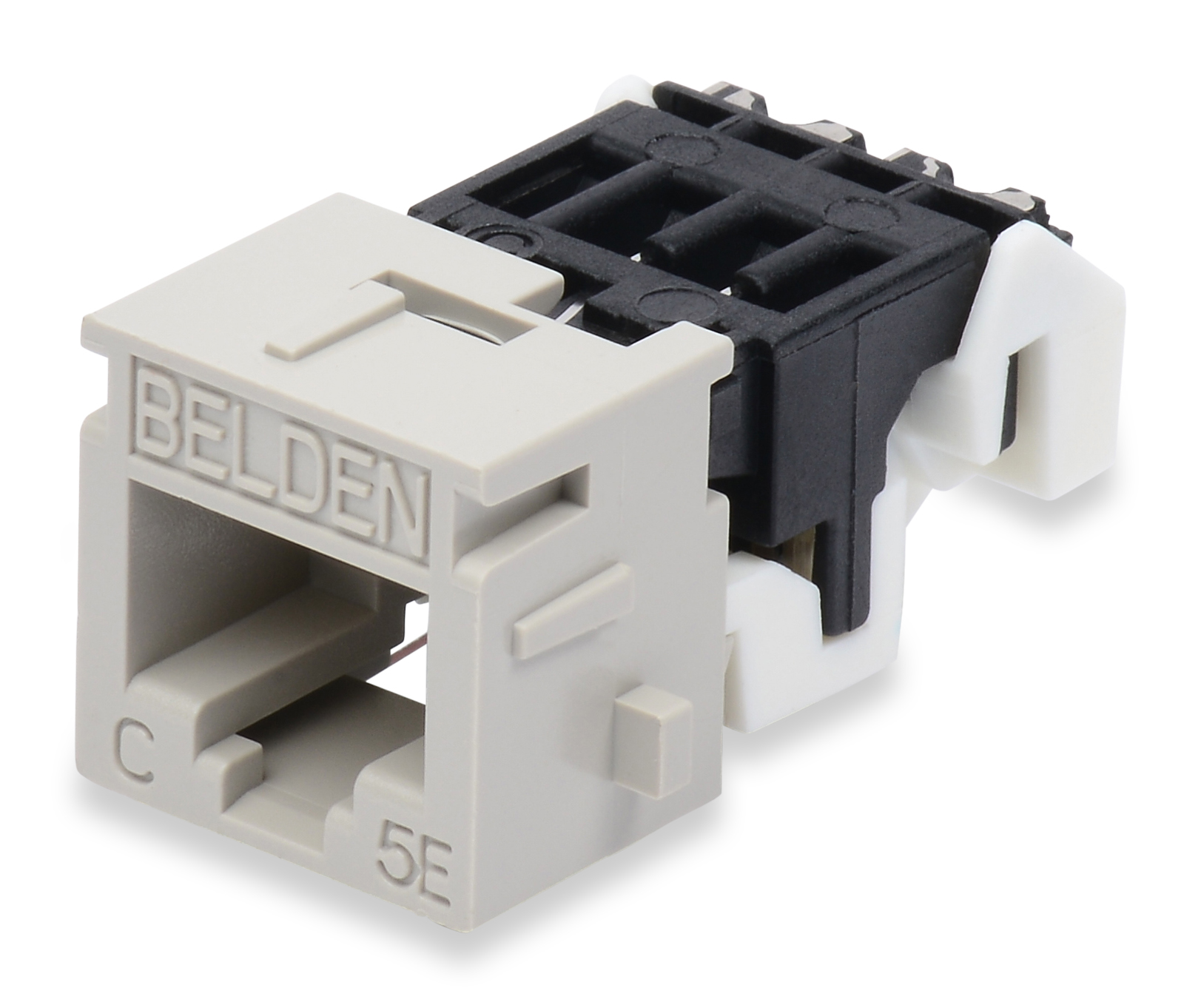

EZ-MDVO插孔
5 的 5

规格

Expand All

适合应用

IBDN 系统 1200，TIA 5e 类，ISO D 级，1000BASE-T

总高度

0.71 in

总宽度

0.75 in

总体深度

1.25 in

接线图

T568A/B

包装

塑料袋单独包装。 标准包装为 50 个单位。

重量

0.013 lbs

材料

Description Material Type
Front Connection Copper Alloy with 50 µ inch Gold over Nickel Lead Frame
Rear Connection Copper Alloy with Nickel Plating IDC
Connector Body Plastic - UL940V-0

介电强度

1,000 V RMS @ 60 Hz，持续 1 分钟

额定电流

1.500 A

绝缘电阻

500 M-Ohm（最小）

最大接触电阻

20 mOhm

端接电阻

2.5 mOhm

安装温度范围

-10°C 至 +60°C

储存温度范围

-40°C 至 +70°C

工作温度范围

-10°C 至 +60°C

连接器系统兼容性

MDVO

插头/插孔兼容性

RJ45，RJ11

端接前端连接

对插连接

端接前端连接耐久性

1,000 次循环

端接后部连接

气密IDC连接

端接后部连接耐久性

20 次终止

连接器/硬件保持

20 lbs

插头/连接器固定

11.250 lbs

端接接口

Durabilities
1,000 cycles

尺寸

Width Height Depth
0.75 0.71 1.25

数据类别

5e 类

TIA/EIA合规

5e 类 - TIA 568.C.2，5 类 - ISO/IEC 11801:2002 Ed.2

其他标准

FCC 第 68 部分, 子部分 F, IEC 60603-7

环境空间

室内

欧盟指令 2002/95/EC (RoHS)

是

MII 命令 #39（中国 RoHS）

EUP 50

适合性 - 室内

是

安全认证

ACA, c(UL)us认证

相关零件

兼容接口和MDVO型面板、适配器、接线盒和配线架

随附零件

中心塞帽编码A/B

备注

请参阅安装指南 PX102753

更新和修订

修订号：0.244 修订日期：02-20-2026

更新和修订

修订号：0.244 修订日期：02-20-2026


Report An Error

零件编号

货号 颜色 包装
AX100172 杏仁色 单件包装
AX100578 杏仁色 单件包装
AX100589 杏仁色 单件包装
AX100646 杏仁色 单件包装
AX100174 黑色 单件包装
AX100580 黑色 单件包装
AX100591 黑色 单件包装
AX100648 黑色 单件包装
AX100171 灰色 单件包装
AX100577 灰色 单件包装
AX100588 灰色 单件包装
AX100645 灰色 单件包装
AX100179 TIA蓝色 单件包装
AX100585 TIA蓝色 单件包装
AX100596 TIA蓝色 单件包装
AX100653 TIA蓝色 单件包装
AX100181 TIA棕色 单件包装
AX100587 TIA棕色 单件包装
AX100598 TIA棕色 单件包装
AX100655 TIA棕色 单件包装
AX100178 TIA绿色 单件包装
AX100584 TIA绿色 单件包装
AX100595 TIA绿色 单件包装
AX100652 TIA绿色 单件包装
AX100175 TIA橙色 单件包装
AX100581 TIA橙色 单件包装
AX100592 TIA橙色 单件包装
AX100649 TIA橙色 单件包装
AX100180 TIA紫色 单件包装
AX100586 TIA紫色 单件包装
AX100597 TIA紫色 单件包装
AX100654 TIA紫色 单件包装
AX100176 TIA红色 单件包装
AX100582 TIA红色 单件包装
AX100593 TIA红色 单件包装
AX100650 TIA红色 单件包装
AX100177 TIA黄色 单件包装
AX100583 TIA黄色 单件包装
AX100594 TIA黄色 单件包装
AX100651 TIA黄色 单件包装
AX100173 白色 单件包装
AX100579 白色 单件包装
AX100590 白色 单件包装
AX100647 白色 单件包装
