产品编号: 工业REVConn芯

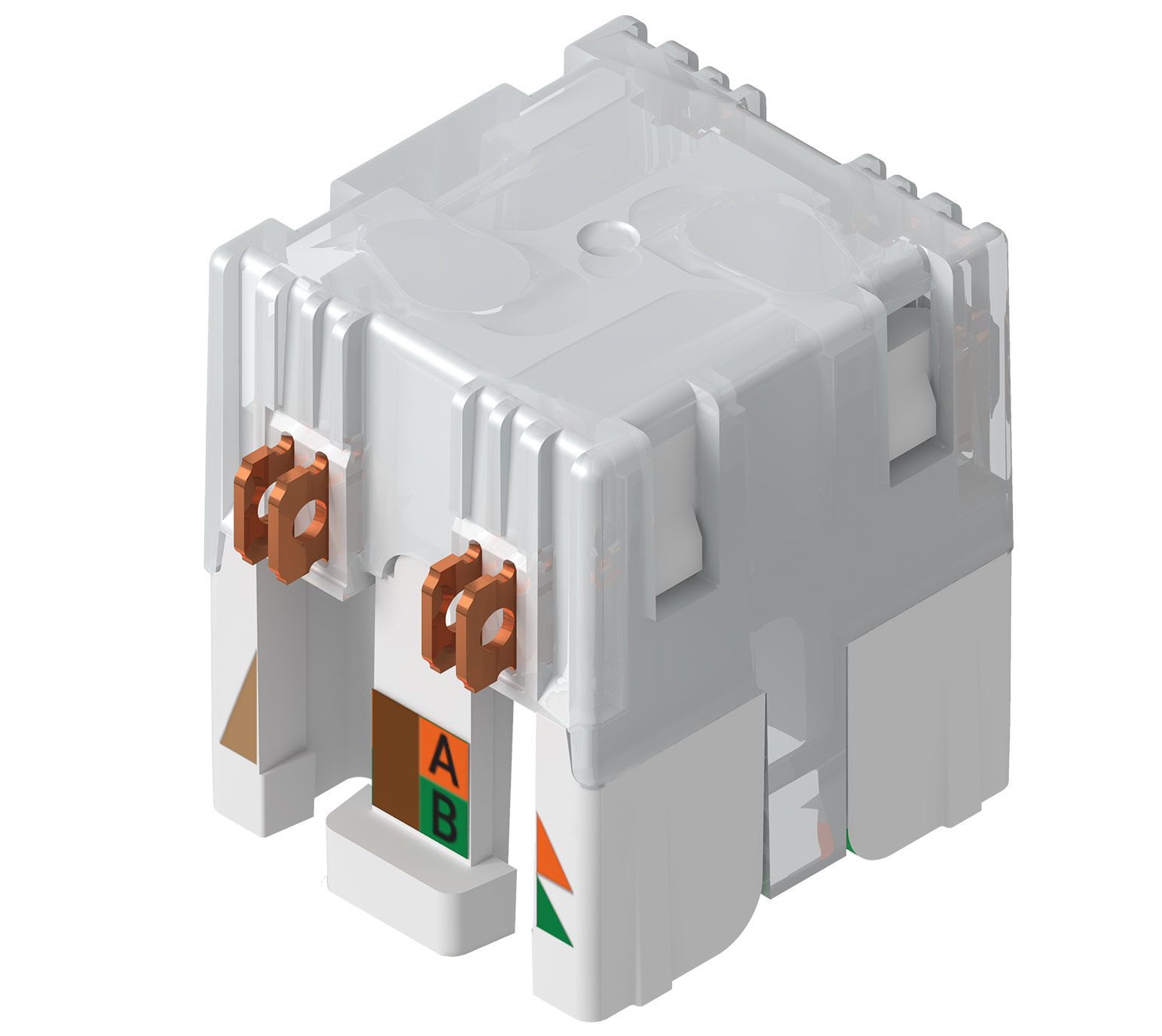

DataTuff 工业 REVConnect RJ45 核心

可插入插孔或插头的通用工业REVConnect芯体

  • 上架时间:
    全球
  • 状态:
    有源
工业REVConn芯
5 的 5

规格

Expand All

适合应用

高达 TIA 6A 类、ISO EA 级、10GBASE-T

总高度

0.58

总宽度

0.46

总体深度

0.56

接线图

T568A/B

包装

50 个单位，包装在一个塑料袋中。

重量

0.370 lbs

材料

Description Material Type
Front Connection 10uin Gold plated contacts over Nickel Ind REVConnect
Connector Body PBT - UL94V-0

介电强度

1,000V RMS @ 60 Hz，持续 1 分钟（信号对地）

额定电流

1.500 A

绝缘电阻

500 M-Ohm（最小）

最大接触电阻

20 mOhm

端接电阻

2.5 m-Ohm

安装温度范围

-40°C 至 +70°C

储存温度范围

-40°C 至 +70°C

工作温度范围

-40°C 至 +70°C

工具兼容性

RVUTT01 端接工具

端接后部连接

对插连接

端接后部连接耐久性

200 次循环

线缆/连接器固定

25 lbs.

连接器/硬件保持

20 lbs

插头/连接器固定

11.250 lbs

UL等级

UL94V-0

TIA/EIA合规

最高可达 6A 类 - TIA 568.C.2、6A 类 - ISO/IEC 11801:2002 Ed.2

IEEE合规性

以太网供电 (PoE) IEEE 802.3at 类型 1 和 2（高达 30W）、IEEE802.3bt/D1.7 类型 3 和 4（高达 100W）、CISCO UPOE（高达 60W）、HDBaseTTM 供电（高达 100W）

环境空间

室内

欧盟指令 2002/95/EC (RoHS)

是

MII 命令 #39（中国 RoHS）

EUP 50

UL阻燃性

UL2043 空气处理空间

安全认证

c(UL)us认证

相关零件

兼容工业RevConnect插孔、插头和耦合器

备注

适用于实心和绞合 23 至 24 AWG、UTP 和屏蔽电缆。 绝缘外径 范围 0.035 至 0.055 英寸，电缆护套外径 最大 0.370 英寸。请参阅安装指南 PX106876 和 PX106884。

更新和修订

修订编号：0.180 修订日期：09-19-2024

更新和修订

修订编号：0.180 修订日期：09-19-2024


Report An Error

零件编号

货号 颜色
RVUIO0UEW-B50 电白
