产品编号: 0985 YM57530 100

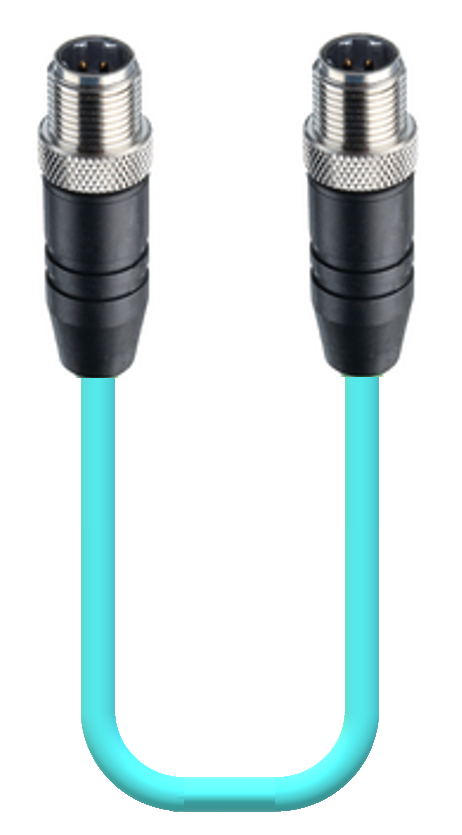

快速以太网 Cat5e，双端线组，M12 公头，直型，4 针，D 编码，连接至 M12 公头，直型，4 针，D 编码，24 AWG TPE 电缆，绞合/屏蔽，2 对双绞线，带青色护套

快速以太网 Cat5e，双端线组，M12 公头，直型，4 针，D 编码，连接至 M12 公头，直型，4 针，D 编码，24 AWG TPE 电缆，绞合/屏蔽，2 对双绞线，带青色护套

  • 上架时间:
    美洲
  • 状态:
    有源
0985 YM57530 100
5 的 5

规格

Expand All

产品系列

数据连接器

连接器类型

预铸线，双端

屏蔽类型

屏蔽

额定电压

60 V

额定冲击电压

1.5 kV

工作电压

50 V AC / 60 V DC

额定电流

4 A

数据传输类型

快速以太网 Cat5e

数据传输速率

100 Mbit/s

面 1 产品子系列

M12 标准

第1面 接触类型/性别

公头

连接器设计

直形

连接类型

滚花螺丝

引脚数

4

1侧编码

D

插拔次数

≤ 100

环境温度（运行）*

- 25 °C - + 75 °C

防护等级/IP等级**

IP65、IP67

第 1 面设计标准

IEC 61076-2-101

第一面污染程度

3 根据。符合 DIN EN 60664-1 (VDE 0110-1)

过压类别

III类，依据DIN EN 60664-1 (VDE 0110-1)

触点基材

铜锡

第1面 触点镀层

铜/金

触点载体材料

PBT

触点载体颜色

黑色

阻燃等级（触点载体）

UL 94 HB

成型主体材料

TPU

成型主体颜色

黑色

阻燃等级（成型主体）

UL 94 HB

连接件材料

铜锌

连接件镀层

镀镍

屏蔽材料

铜锌，镀锡

紧固扭矩（连接件）

M 12x1：（50-60）Ncm，手紧

线缆类型

100

线缆编号

YM57530

导体尺寸

24 AWG

电线数量

2 对（粘合双绞线）

最小弯曲半径（固定安装）

5 x D

最小弯曲半径（活动安装）

10 x D

弯曲次数

3

（扭转）次数

5M@ ± 360 °/1m

线缆护套材料

TPE

线缆护套颜色

蓝绿色

线缆直径D

ø7.62 mm

电线绝缘材料

聚烯烃

绝缘线径

ø 1.02 ± 0.05 毫米

整体屏蔽（线缆）

TC 编织线 65%

箔屏蔽

铝箔 100%

环境温度（固定安装）

- 40 °C - + 75 °C

环境温度（活动安装）

- 25 °C - + 75 °C

环境温度（拖链安装）

- 25 °C - + 60 °C

UL线缆类型

AWM 20626, 80℃ 600 伏

线缆特性

NEMA WC-63.1 5 类、ICEA 661、5e 类接线、TIA/EI-568-B.2、5e 类、室内/室外、耐油

缆芯颜色

双绞线：白/橙 | 白/绿

面 2 产品子系列

M12 标准

第 2 面接触类型/性别

公头

连接器设计，第 2 面

直形

附件类型，侧面 2

滚花螺丝

引脚数，第 2 侧

4

编码，第 2 面

D

配接周期，第 2 面

≤ 100

环境温度（运行），第 2 侧*

- 25 °C - + 75 °C

防护等级/IP 等级，侧面 2**

IP65、IP67

设计标准，第 2 面

IEC 61076-2-101

污染度，第 2 面

3 根据。符合 DIN EN 60664-1 (VDE 0110-1)

过压类别，第 2 侧

III类，依据DIN EN 60664-1 (VDE 0110-1)

接触基材，第 2 面

铜锡

触点镀层，第 2 面

铜/金

接触承载材料，第 2 面

PBT

联系人颜色，第 2 面

黑色

可燃性等级（接触承载者），第 2 面

UL 94 HB

模制主体材料，侧面 2

TPU

模压机身颜色，第 2 面

黑色

可燃性等级（成型体），第 2 面

UL 94 HB

附件材料，第 2 面

铜锌

附件电镀，侧面 2

镀镍

屏蔽材料，第 2 面

铜锌，镀锡

紧固扭矩（附件），第 2 侧

M 12x1：（50-60）Ncm，手紧

RoHS合规

是

耐油性

是

注意降额

声明降额

更新和修订

修订编号：0.41 修订日期：02-03-2025

更新和修订

修订编号：0.41 修订日期：02-03-2025


Report An Error

零件编号

货号 商品描述 线缆长度
900004138 0985 YM57530 100/1 M
900005233 0985 YM57530 100/0.15M 0.15 m
900004845 0985 YM57530 100/0.3 米 0.3 m
900016222 0985 YM57530 100/0.5 米 0.5 m
900004846 0985 YM57530 100/0.6 米 0.6 m
900004138 0985 YM57530 100/1M 1 m
900004139 0985 YM57530 100/2M 2 m
900004431 0985 YM57530 100/3M 3 m
900004367 0985 YM57530 100/4M 4 m
900004140 0985 YM57530 100/5M 5 m
900004359 0985 YM57530 100/6M 6 m
900004360 0985 YM57530 100/7M 7 m
900004361 0985 YM57530 100/8M 8 m
900005202 0985 YM57530 100/9M 9 m
900004141 0985 YM57530 100/10M 10 m
900004362 0985 YM57530 100/12M 12 m
900004142 0985 YM57530 100/15M 15 m
900004143 0985 YM57530 100/20M 20 m
900004348 0985 YM57530 100/25M 25 m
900004144 0985 YM57530 100/30M 30 m
900004350 0985 YM57530 100/35M 35 m
900004349 0985 YM57530 100/40M 40 m
900004414 0985 YM57530 100/45M 45 m
900004364 0985 YM57530 100/50M 50 m
900004415 0985 YM57530 100/60M 60 m
900004365 0985 YM57530 100/70M 70 m
900016137 0985 YM57530 100/75M 75 m
