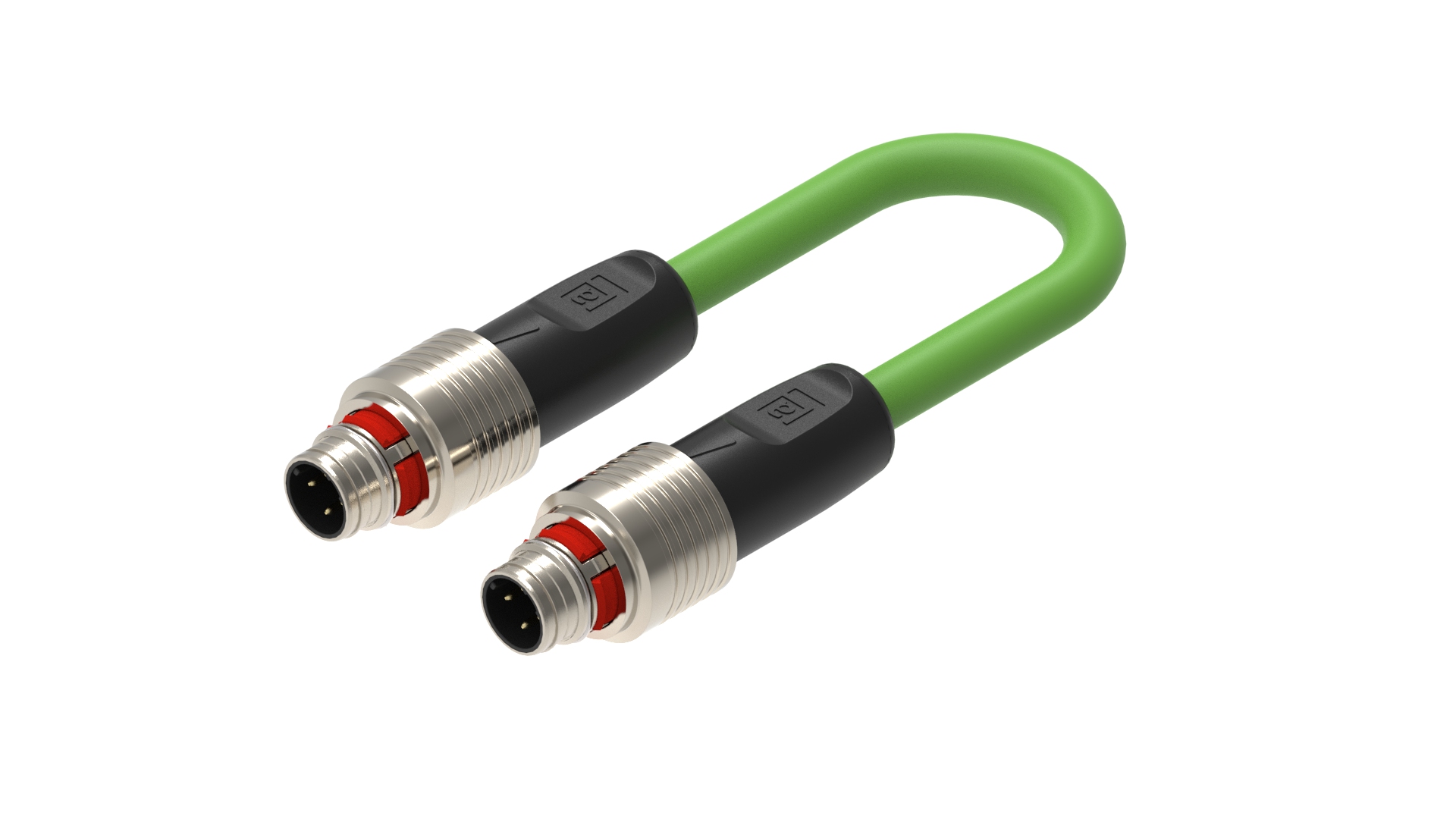

数据连接器 - PP12M-MSSV4D-PP12M-MSSV4D-0342

M12 连接线，推拉式，类似 PROFINET C 型，CAT 5，PUR 绿色电缆，屏蔽，公对公，直对直，D 型编码，4 针，2x2x0.34mm²，星型四芯，PoE，100Base-T，100 Mbit/s，快速以太网，63 V DC，4 A，- 40 °C - + 80 °C（工作温度），IP65，IP67，IEC 11801，IEC 61156（CAT 5），EN 50173，EN 50288-2-2（100MHz 电缆和 EIA/TIA 568 B（CAT 5e），星型四芯：白色 & 蓝色，黄色 & 橙色，cULus，UL 2238

上架时间:

全球
状态:

有源

报价

规格
零件编号
资源

规格

Expand All

1侧表面视图

产品系列	数据连接器
连接器类型	预铸线，双端
屏蔽类型	屏蔽
额定电压	60 V
额定电压（UL）	30 V AC/DC
额定冲击电压	1.5 kV
工作电压	50 V AC / 60 V DC
额定电流	4 A
额定电流（UL）*	4A
数据传输类型	快速以太网 Cat5e
数据传输速率	100 Mbit/s

1侧技术数据

面 1 产品子系列	M12 标准推拉式
第1面接触类型/性别	公头
连接器设计	直形
连接类型	卡扣环
引脚数	4
1侧编码	D
接触电阻	≤ 10 mOhm
绝缘电阻	˃ 10^9 欧姆
插拔次数	≤ 100
环境温度（运行）*	- 40 °C - + 85 °C
工作温度（UL）	最多 80 °C
防护等级/IP等级**	IP65、IP67
污染等级	3 根据。符合 DIN EN 60664-1 (VDE 0110-1)
过压类别	III类，依据DIN EN 60664-1 (VDE 0110-1)
触点基材	铜锡
第1面触点镀层	铜/金
触点载体材料	PA
触点载体颜色	黑色
阻燃等级（触点载体）	UL 94 V-0
成型主体材料	TPU
成型主体颜色	黑色
阻燃等级（成型主体）	UL 94 HB
连接件材料	PA
屏蔽材料	GD-Zn，镀镍
紧固扭矩（连接件）	推拉

线缆数据

线缆编号	342
导体尺寸	2x2x0.34 毫米²
电线数量	4
最小弯曲半径（固定安装）	˃ 5 x D
最小弯曲半径（活动安装）	˃ 10 x D
弯曲次数	˃ 200 万。
（扭转）次数	˃ 2 米 @ ± 360 °/1 米
导体材料	铜
线缆护套材料	PUR
线缆护套颜色	绿色
线缆直径D	ø 6.50 ± 0.20 毫米
电线绝缘材料	PP
绝缘线径	ø 1.58 ± 0.05 毫米
整体屏蔽（线缆）	Cu-ETP1镀锡
箔屏蔽	Al-PT箔带
环境温度（固定安装）	- 50 °C - + 80 °C
环境温度（活动安装）	- 25 °C - + 80 °C
环境温度（拖链安装）	- 25 °C - + 60 °C
UL线缆类型	AWM: 20549
阻燃等级（线缆护套）	DIN EN 60332-2-2、VDE 60332-2-2、IEC 60332-2-2、CSA FT2
线缆特性	不含危险材料；线路结构类似 PROFInet C 规范；线路要求类似：IEC 11801、IEC 61156（CAT 5）、EN 50173、EN 50288-2-2（100MHz 电缆和 EIA/TIA 568 B（CAT 5e），良好的抗微生物和抗水解性能；主要不含增塑剂扩散；良好的耐化学性和耐油性；不含 PVC 和硅树脂；LABS 不含油漆润湿干扰物质；冷柔韧性
缆芯颜色	四边形：白色 & 蓝色，黄色 & 橙色

技术数据第 2 面

面 2 产品子系列	M12 标准推拉式
第 2 面接触类型/性别	公头
连接器设计，第 2 面	直形
附件类型，侧面 2	卡扣环
引脚数，第 2 侧	4
编码，第 2 面	D
接触电阻，第 2 面	≤ 10 毫欧姆
绝缘电阻，第 2 侧	˃ 10^9 欧姆
配接周期，第 2 面	≤ 100
防护等级/IP 等级，侧面 2**	IP65、IP67
污染度，第 2 面	3 根据。符合 DIN EN 60664-1 (VDE 0110-1)
过压类别，第 2 侧	III类，依据DIN EN 60664-1 (VDE 0110-1)
接触基材，第 2 面	铜锡
触点镀层，第 2 面	铜/金
接触承载材料，第 2 面	PA
联系人颜色，第 2 面	黑色
可燃性等级（接触承载者），第 2 面	UL 94 V0
模制主体材料，侧面 2	TPU
模压机身颜色，第 2 面	黑色
可燃性等级（成型体），第 2 面	UL 94 HB
附件材料，第 2 面	PA
屏蔽材料，第 2 面	GD-Zn，镀镍
紧固扭矩（附件），第 2 侧	推拉

认证

UL申请号	待定
UL	UL 2238;cULus（待定）

安全 & 环境合规性

RoHS合规	是

耐受性

无卤	DIN EN 50267-2-1，IEC 60754-1，VDE 0482-267-2-1
耐油性	IEC 60811:404

备注

防护等级/IP等级注	** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。
注意降额	* 注意降额

历史

更新和修订	修订编号：0.18 修订日期：0482-332-2-2

信息

更新和修订	修订编号：0.18 修订日期：0482-332-2-2

Report An Error

零件编号

货号	商品描述
935302004	PP12M-MSSV4D-PP12M-MSSV4D-0342-0500
935302003	PP12M-MSSV4D-PP12M-MSSV4D-0342-0300
935302002	PP12M-MSSV4D-PP12M-MSSV4D-0342-0200
935302001	PP12M-MSSV4D-PP12M-MSSV4D-0342-0100
