7/8"、1"、1 1/8" 系列 - RSRK 1901M-669

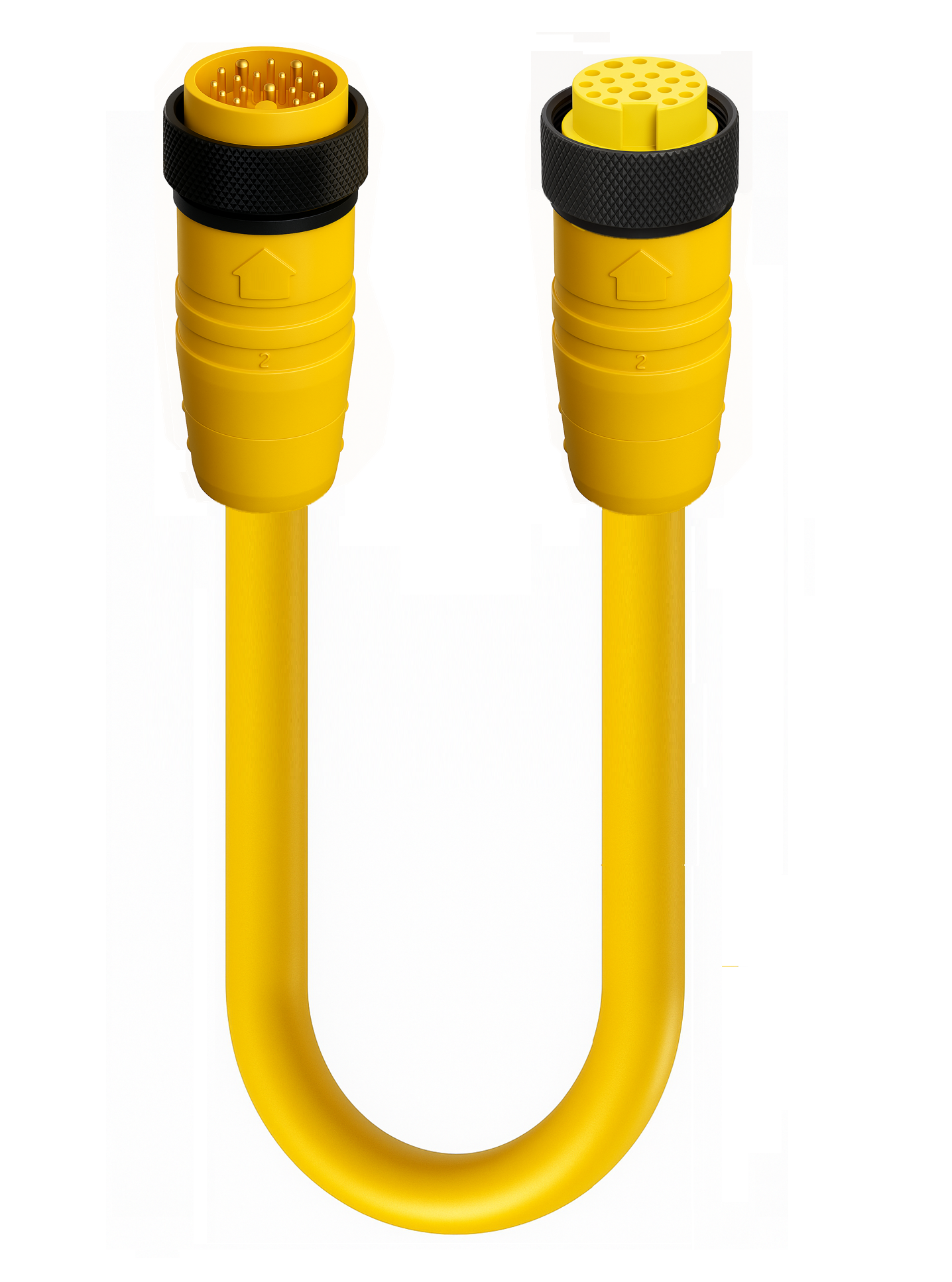

双头连接线 | 1-1/8"- 直型公头 | 触点数量：19 | 1-1/8"- 直型母头 | 触点数量：19 | 300 V / 8 & 3 A | PUR 黄色线缆；19x18 AWG；数字 | cURus 2238

上架时间:

全球
状态:

有源

报价

Lumberg Automation

RSRK 1901M-669

规格
资源

规格

信息

1侧表面视图

Pin 1	Pin 2	Pin 3	Pin 4	Pin 5	Pin 6	Pin 7	Pin 8	Pin 9	Pin 10	Pin 11	Pin 12	Pin 13	Pin 14	Pin 15	Pin 16	Pin 17	Pin 18	Pin 19
black 1	black 2	black 3	black 4	black 5	black 6	black 7	black 8	black 9	black 10	black 11	green-yellow	black 13	black 14	black 15	black 16	black 17	black 18	black 19

正面视图 2

Pin 1	Pin 2	Pin 3	Pin 4	Pin 5	Pin 6	Pin 7	Pin 8	Pin 9	Pin 10	Pin 11	Pin 12	Pin 13	Pin 14	Pin 15	Pin 16	Pin 17	Pin 18	Pin 19
black 1	black 2	black 3	black 4	black 5	black 6	black 7	black 8	black 9	black 10	black 11	green-yellow	black 13	black 14	black 15	black 16	black 17	black 18	black 19

产品系列	电源连接器
连接器类型	预铸线，双端
额定电压	300 V
额定电压（UL）	300 V
工作电压	270 V
额定电流（UL）*	电源 8 A \|信号 3 A

1侧技术数据

面 1 产品子系列	1-1/8（9；10；12；19 个触点）"
第1面接触类型/性别	引脚触点/公头
连接器设计	1-1/8" \| 男 \| 19 杆 \| 0°
连接类型	内螺纹（连接螺母）
引脚数	19（18+PE）
1侧编码	A
插拔次数	≤ 50
环境温度（运行）*	-40 °C 至 +90 °C
第一面污染程度	3 根据。符合 DIN EN 60664-1 (VDE 0110-1)
第1面触点镀层	金/银合金（金/银）
触点载体颜色	黄色
阻燃等级（触点载体）	UL 94 HB
成型主体材料	热塑性聚氨酯（TPU）
成型主体颜色	黄色
阻燃等级（成型主体）	UL 94 HB
连接件材料	铝（铝）
连接件镀层	阳极;黑
紧固扭矩（连接件）	1-1/8''：70 Ncm，手紧
需单独订购配件	500000358 - RS-TU螺纹适配器

线缆数据

线缆编号	669
导体尺寸	18 AWG
电线数量	19
最小弯曲半径（活动安装）	˃ 10 x D
弯曲次数	˃ 500 万。
导体材料	铜
线缆护套材料	热塑性弹性体（TPE）
线缆护套颜色	黄色
线缆直径D	Ø12.4 mm
电线绝缘材料	聚氯乙烯/尼龙（PVC-尼龙）
绝缘线径	Ø2.00 mm
环境温度（固定安装）	-40 °C 至 +90 °C
UL线缆类型	AWM 20233
阻燃等级（线缆护套）	FT1
线缆特性	柔韧性：优秀 \| 耐磨性：优秀 \| 耐油 & 耐化学性：优秀 \| 抗紫外线性能：良好至优秀 \| 低温性能：优秀（可弯曲至 -25°C) \| 阻燃性：各不相同 \| 无卤：是 \| 机械耐久性：高（抗冲击、抗撕裂和抗弯曲）\| 环境适用性：户外、油性、潮湿或恶劣环境

技术数据第 2 面

面 2 产品子系列	1-1/8" （9；10；12；19 个联系人）
第 2 面接触类型/性别	插座触点/母头
连接器设计，第 2 面	1-1/8" \| 母 \| 19 极 \| 0°
附件类型，侧面 2	内螺纹（连接螺母）
引脚数，第 2 侧	19（18+PE）
编码，第 2 面	A
配接周期，第 2 面	≤ 50
环境温度（运行），第 2 侧*	-40 °C 至 +90 °C
污染度，第 2 面	3 根据。符合 DIN EN 60664-1 (VDE 0110-1)
接触基材，第 2 面	黄铜（铜锌）
触点镀层，第 2 面	金/银合金（金/银）
接触承载材料，第 2 面	热塑性聚氨酯（TPU）
联系人颜色，第 2 面	黄色
可燃性等级（接触承载者），第 2 面	UL 94 HB
模制主体材料，侧面 2	热塑性聚氨酯（TPU）
模压机身颜色，第 2 面	黄色
可燃性等级（成型体），第 2 面	UL 94 HB
附件材料，第 2 面	铝（铝）
附件电镀，侧面 2	阳极;黑
紧固扭矩（附件），第 2 侧	1-1/8''：70 Ncm，手紧
注释，第 2 面	不能在施加负载时连接/断开。

认证

UL申请号	E315587
UL	UL 2238；cURus

安全 & 环境合规性

RoHS合规	是

备注

防护等级/IP等级注	根据IEC标准使用Hirschmann或Lumberg Automation连接器安装和锁定的组合进行测试的IP等级
注意降额	* 注意降额

信息

防护等级/IP等级注	根据IEC标准使用Hirschmann或Lumberg Automation连接器安装和锁定的组合进行测试的IP等级
注意降额	* 注意降额
