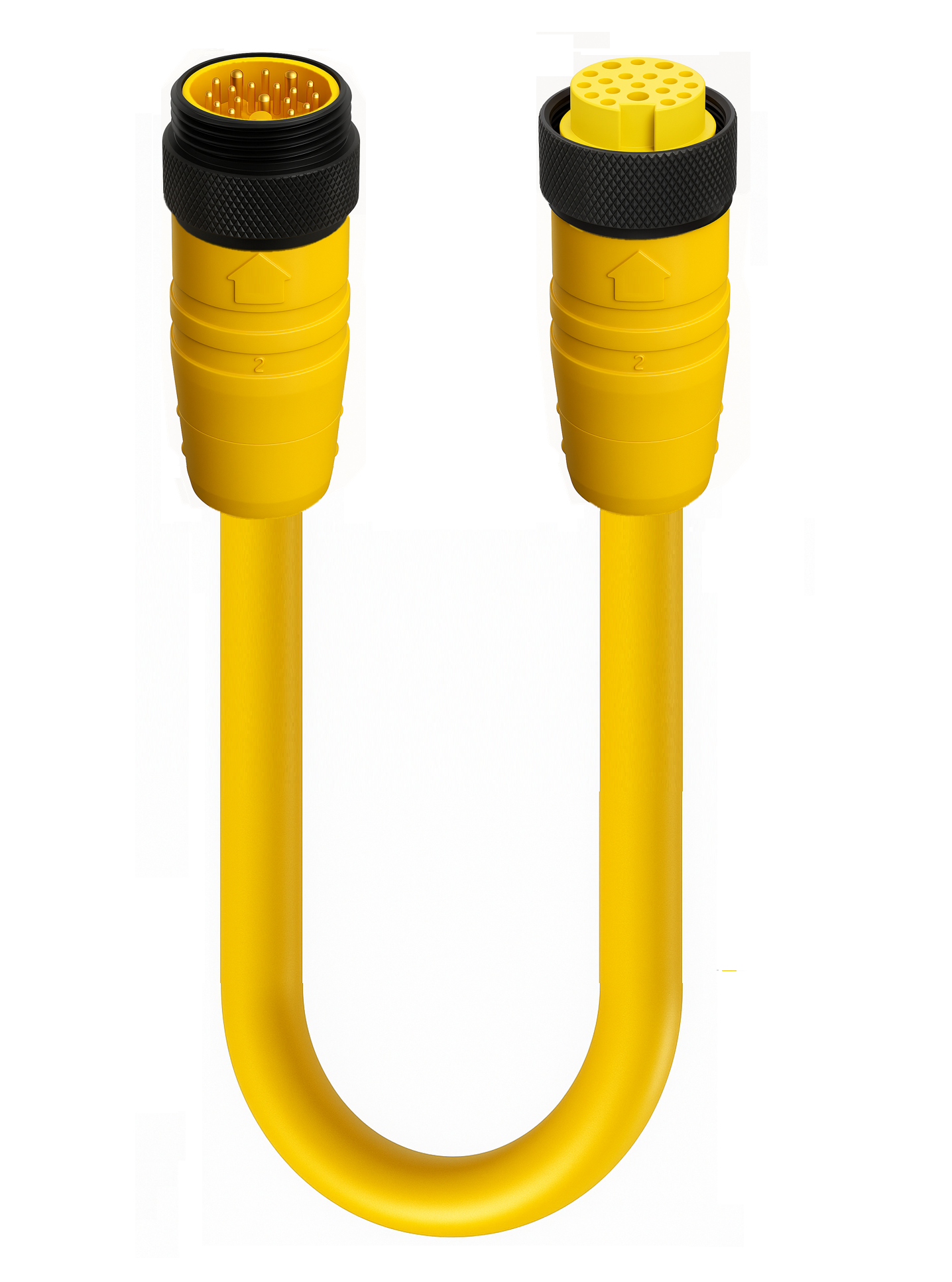

产品编号: RSRK 190M-769

1-1/8“- 外螺纹 0° |#Contacts： 19 |1-1/8“- 母头 0° |#Contacts： 19 |300 V |电缆TPE YE;18 特设工作组;数字 |cURus

双头连接线 | 1-1/8 英寸 - 直型公头 | 触点数量：19 | 1-1/8 英寸 - 直型母头 | 触点数量：19 | 300 V / 8 & 3 A | 线缆 TPE 黄色；19x18 AWG；数字 | cURus 2238

  • 上架时间:
    全球
  • 状态:
    有源
RSRK 190M-769
5 的 5

规格

Expand All

1侧表面视图

Pin 1 Pin 2 Pin 3 Pin 4 Pin 5 Pin 6 Pin 7 Pin 8 Pin 9 Pin 10 Pin 11 Pin 12 Pin 13 Pin 14 Pin 15 Pin 16 Pin 17 Pin 18 Pin 19
black 1 black 2 black 3 black 4 black 5 black 6 black 7 black 8 black 9 black 10 black 11 green-yellow black 13 black 14 black 15 black 16 black 17 black 18 black 19

正面视图 2

Pin 1 Pin 2 Pin 3 Pin 4 Pin 5 Pin 6 Pin 7 Pin 8 Pin 9 Pin 10 Pin 11 Pin 12 Pin 13 Pin 14 Pin 15 Pin 16 Pin 17 Pin 18 Pin 19
black 1 black 2 black 3 black 4 black 5 black 6 black 7 black 8 black 9 black 10 black 11 green-yellow black 13 black 14 black 15 black 16 black 17 black 18 black 19

产品系列

电源连接器

连接器类型

预铸线，双端

额定电压

300 V

额定电压（UL）

300 V

工作电压

270 V

额定电流（UL）*

电源 8 A |信号 3 A

面 1 产品子系列

1-1/8（9；10；12；19 个触点）"

第1面 接触类型/性别

引脚触点/公头

连接器设计

1-1/8" | 男 | 19 杆 | 0°

连接类型

外螺纹（连接螺钉）

引脚数

19（18+PE）

1侧编码

A

插拔次数

≤ 50

环境温度（运行）*

-40 °C 至 +90 °C

第一面污染程度

3 根据。符合 DIN EN 60664-1 (VDE 0110-1)

第1面 触点镀层

金/银合金（金/银）

触点载体颜色

黄色

阻燃等级（触点载体）

UL 94 HB

成型主体材料

热塑性聚氨酯 （TPU）

成型主体颜色

黄色

阻燃等级（成型主体）

UL 94 HB

连接件材料

铝（铝）

连接件镀层

阳极;黑

紧固扭矩（连接件）

1-1/8''：70 Ncm，手紧

线缆编号

769

导体尺寸

18 AWG

电线数量

19

最小弯曲半径（活动安装）

˃ 10 x D

弯曲次数

˃ 500 万。

导体材料

铜

线缆护套材料

热塑性弹性体 （TPE）

线缆护套颜色

黄色

线缆直径D

Ø13.46 mm

电线绝缘材料

聚氯乙烯/尼龙（PVC-尼龙）

绝缘线径

Ø2.00 mm

环境温度（固定安装）

-40 °C 至 +90 °C

UL线缆类型

（UL）PLTC 或 AWM 20626

阻燃等级（线缆护套）

I/II A/B;CSA FT4

线缆特性

灵活性：优秀 |耐磨性：非常好 |耐化学性：耐水;油;润滑脂;酸;碱;和溶剂|阻燃性：良好 |无卤素：否 |机械耐久性：良好（抗冲击、抗撕裂和抗弯曲）|环境适宜性：户外;油性;湿;或恶劣环境

面 2 产品子系列

1-1/8" （9；10；12；19 个联系人）

第 2 面接触类型/性别

插座触点/母头

连接器设计，第 2 面

1-1/8" | 母 | 19 极 | 0°

附件类型，侧面 2

内螺纹（连接螺母）

引脚数，第 2 侧

19（18+PE）

编码，第 2 面

A

配接周期，第 2 面

≤ 50

环境温度（运行），第 2 侧*

-40 °C 至 +90 °C

污染度，第 2 面

3 根据。符合 DIN EN 60664-1 (VDE 0110-1)

接触基材，第 2 面

黄铜（铜锌）

触点镀层，第 2 面

金/银合金（金/银）

接触承载材料，第 2 面

热塑性聚氨酯 （TPU）

联系人颜色，第 2 面

黄色

可燃性等级（接触承载者），第 2 面

UL 94 HB

模制主体材料，侧面 2

热塑性聚氨酯 （TPU）

模压机身颜色，第 2 面

黄色

可燃性等级（成型体），第 2 面

UL 94 HB

附件材料，第 2 面

铝（铝）

附件电镀，侧面 2

阳极;黑

紧固扭矩（附件），第 2 侧

1-1/8''：70 Ncm，手紧

注释，第 2 面

不能在施加负载时连接/断开。

UL申请号

E315587

UL

UL 2238；cURus

RoHS合规

是

防护等级/IP等级 注

根据IEC标准使用Hirschmann或Lumberg Automation连接器安装和锁定的组合进行测试的IP等级

注意降额

* 注意降额

防护等级/IP等级 注

根据IEC标准使用Hirschmann或Lumberg Automation连接器安装和锁定的组合进行测试的IP等级

注意降额

* 注意降额


Report An Error

零件编号

货号 商品描述 线缆长度
500004059 RSRK 190M-769/2M 2 m
540001862 RSRK 190M-769/4M 4 m
500004061 RSRK 190M-769/5M 5 m
540001865 RSRK 190M-769/6M 6 m
500004366 RSRK 190M-769/10M 10 m
540002450 RSRK 190M-769/14M 14 m
