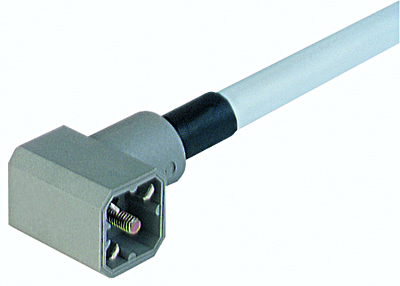

产品编号: G 3 KW 3 M

G 型 - 公头 90° |#Contacts： 3 |50 V |电缆：灰色（PVC）;0.25 平方毫米;国际电工委员会

G 型 - 斜角公头 | 触点数量: 3 | 50 V / 4 A | 电缆: 灰色 (PVC); 3x0.25 mm²; IEC

  • 上架时间:
    全球
  • 状态:
    有源
G 3 KW 3 M
5 的 5

规格

Expand All

前视图

Pin 1 Pin 2 Pin 3
white brown green

产品系列

工业连接器

面 1 产品子系列

G系列

连接器类型

预铸线，单端

第1面 接触类型/性别

引脚触点/公头

连接器设计

倾斜（90°）身体

引脚数

3

屏蔽类型

无屏蔽

连接类型

中央螺丝

额定电压

50 V

额定冲击电压

1.5 kV

工作电压

50 V AC/DC

额定电流

4 A

侧面 1 接触电阻

≤ 10 mOhm

插拔次数

≤ 50

连接类型

焊接

横截面

0.25 mm²

环境温度（运行）*

-40°C 至 +90°C

防护等级/IP等级**

IP65

第 1 面设计标准

DIN EN 61984 (VDE 0627)

第一面污染程度

3 根据。符合 DIN EN 60664-1 (VDE 0110-1)

间隙/爬电距离

DIN EN 60664-1 (2008/01)；VDE 0110-1

触点基材

黄铜（铜锌）

第1面 触点镀层

铜锡合金（铜/锡）

触点载体材料

PA GF

触点载体颜色

灰色

阻燃等级（触点载体）

UL 94 HB

成型主体材料

聚氯乙烯 （PVC）

成型主体颜色

灰色

阻燃等级（成型主体）

UL 94 HB

连接件材料

4.8 , Fe/Zn B

紧固扭矩（连接件）

M 3: (50-60) Ncm

需单独订购配件

中央螺丝不锈钢：732750003

线缆编号

LF-YY 3X0.25

导体尺寸

0.25 mm²

电线数量

3

最小弯曲半径（固定安装）

˃ 5 x D

最小弯曲半径（活动安装）

˃ 10 x D

导体材料

铜

线缆护套材料

聚氯乙烯 （PVC）

线缆护套颜色

灰色

线缆直径D

ø4.35 mm

电线绝缘材料

聚氯乙烯 （PVC）

环境温度（固定安装）

-25 °C 至 +70 °C

环境温度（活动安装）

-25 °C 至 +70 °C

VDE

VDE-Reg.-Nr.: 3113

RoHS合规

符合

注意降额

声明降额

防护等级/IP等级 注

根据IEC标准使用Hirschmann或Lumberg Automation连接器安装和锁定的组合进行测试的IP等级

注

请勿在施加负载时连接或断开。

注意降额

声明降额

防护等级/IP等级 注

根据IEC标准使用Hirschmann或Lumberg Automation连接器安装和锁定的组合进行测试的IP等级

注

请勿在施加负载时连接或断开。


Report An Error

零件编号

货号 商品描述 线缆长度
932119002 G 3 KW 3 M 1M 1 m
