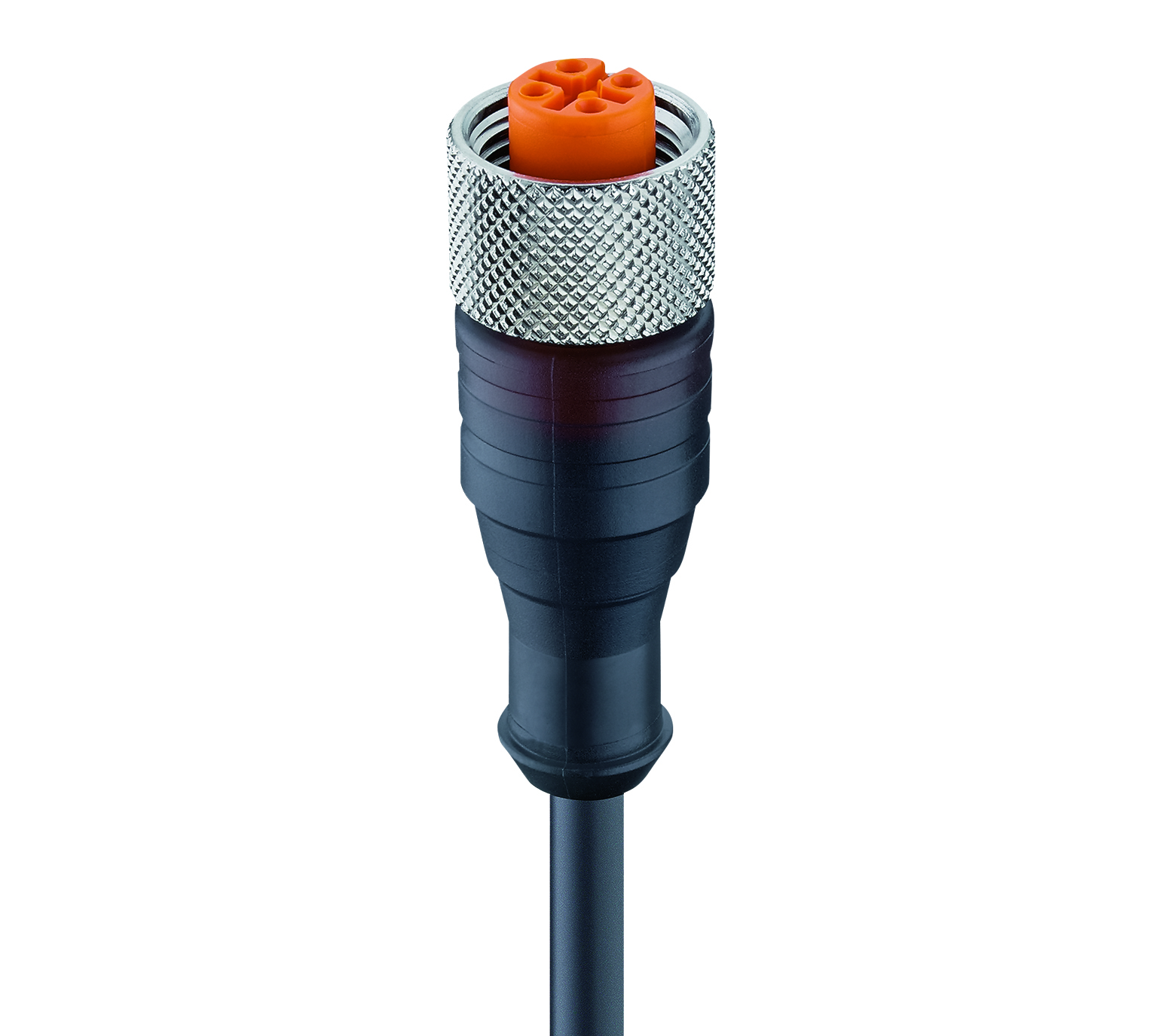

产品编号: RKT 4-MF225

M12 标准传感器/执行器单端线组：母头，直型，4 针，A 编码，半透明主体，230 V AC/DC，4 A；PU 黑色电缆，4 线，0.34 mm²

M12 标准传感器/执行器单端线组：母头，直型，4 针，A 编码，半透明主体，230 V AC/DC，4 A；PU 黑色电缆，4 线，0.34 mm²

  • 上架时间:
    亚太
  • 状态:
    有源
RKT 4-MF225
5 的 5

规格

Expand All

前视图

Pin 1 Pin 2 Pin 3 Pin 4
Brown White Blue Black

产品系列

数据连接器

面 1 产品子系列

M12 标准

连接器类型

预铸线，单端

第1面 接触类型/性别

母头

连接器设计

直形

引脚数

4

1侧编码

A

屏蔽类型

无屏蔽

连接类型

连接螺母

额定电压

250 V

额定冲击电压

2.5 kV

工作电压

230 V AC/DC

额定电流

4 A

侧面 1 接触电阻

≤ 10 mOhm

绝缘电阻

˃ 10^9 欧姆

插拔次数

≤ 100

环境温度（运行）*

-30 °C - +80 °C

防护等级/IP等级**

IP67

第 1 面设计标准

IEC 61076-2-101

第一面污染程度

3 根据。符合 DIN EN 60664-1 (VDE 0110-1)

过压类别

III类，依据DIN EN 60664-1 (VDE 0110-1)

触点基材

铜锡

第1面 触点镀层

铜/金

触点载体材料

TPU

触点载体颜色

橙色

阻燃等级（触点载体）

UL 94 HB

成型主体材料

TPU

成型主体颜色

半透明

阻燃等级（成型主体）

UL 94 HB

连接件材料

铜锌

连接件镀层

镀镍

O形圈材料

FKM，绿色

紧固扭矩（连接件）

M 12x1：（50-60）Ncm，手紧

线缆编号

MF225

导体尺寸

0.34 mm²

电线数量

4

最小弯曲半径（固定安装）

4 x D

最小弯曲半径（活动安装）

10 x D

导体材料

铜

线缆护套材料

PUR

线缆护套颜色

黑色

线缆直径D

ø4.7 mm

电线绝缘材料

PVC

绝缘线径

1.3 毫米

环境温度（固定安装）

- 30°C 至 + 80°C

阻燃等级（线缆护套）

IEC 60332-1/FT-2

RoHS合规

是

注意降额

声明降额

防护等级/IP等级 注

** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。

注

请勿在施加负载时连接或断开。

注意降额

声明降额

防护等级/IP等级 注

** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。

注

请勿在施加负载时连接或断开。


Report An Error

零件编号

货号 商品描述 线缆长度
96002010101 RKT 4-MF225/0100 P WM
96002010201 RKT 4-MF225/0200 P WM
960020103 RKT 4-MF225/0300
96002010301 RKT 4-MF225/0300 P WM
96002010401 RKT 4-MF225/0400 P WM
960020105 RKT 4-MF225/0500
96002010501 RKT 4-MF225/0500 P WM
96002010801 RKT 4-MF225/0800 P WM
96002011001 RKT 4-MF225/1000 P WM
96002011501 RKT 4-MF225/1500 P WM
960020101 RKT 4-MF225 1 m
960020102 RKT 4-MF225 2 m
RKT 4-MF225/0200 RKT 4-MF225 2 m
960020103 RKT 4-MF225 3 m
RKT 4-MF225/0300 RKT 4-MF225 3 m
960020104 RKT 4-MF225 4 m
960020105 RKT 4-MF225 5 m
RKT 4-MF225/0500 RKT 4-MF225 5 m
960020108 RKT 4-MF225 8 m
960020110 RKT 4-MF225 10 m
RKT 4-MF225/1000 RKT 4-MF225 10 m
960020111 RKT 4-MF225 11 m
960020115 RKT 4-MF225 15 m
960020120 RKT 4-MF225 20 m
960020125 RKT 4-MF225 25 m
960020130 RKT 4-MF225 30 m
960020140 RKT 4-MF225 40 m
960020145 RKT 4-MF225 45 m
960020150 RKT 4-MF225 50 m
960020160 RKT 4-MF225 60 m
