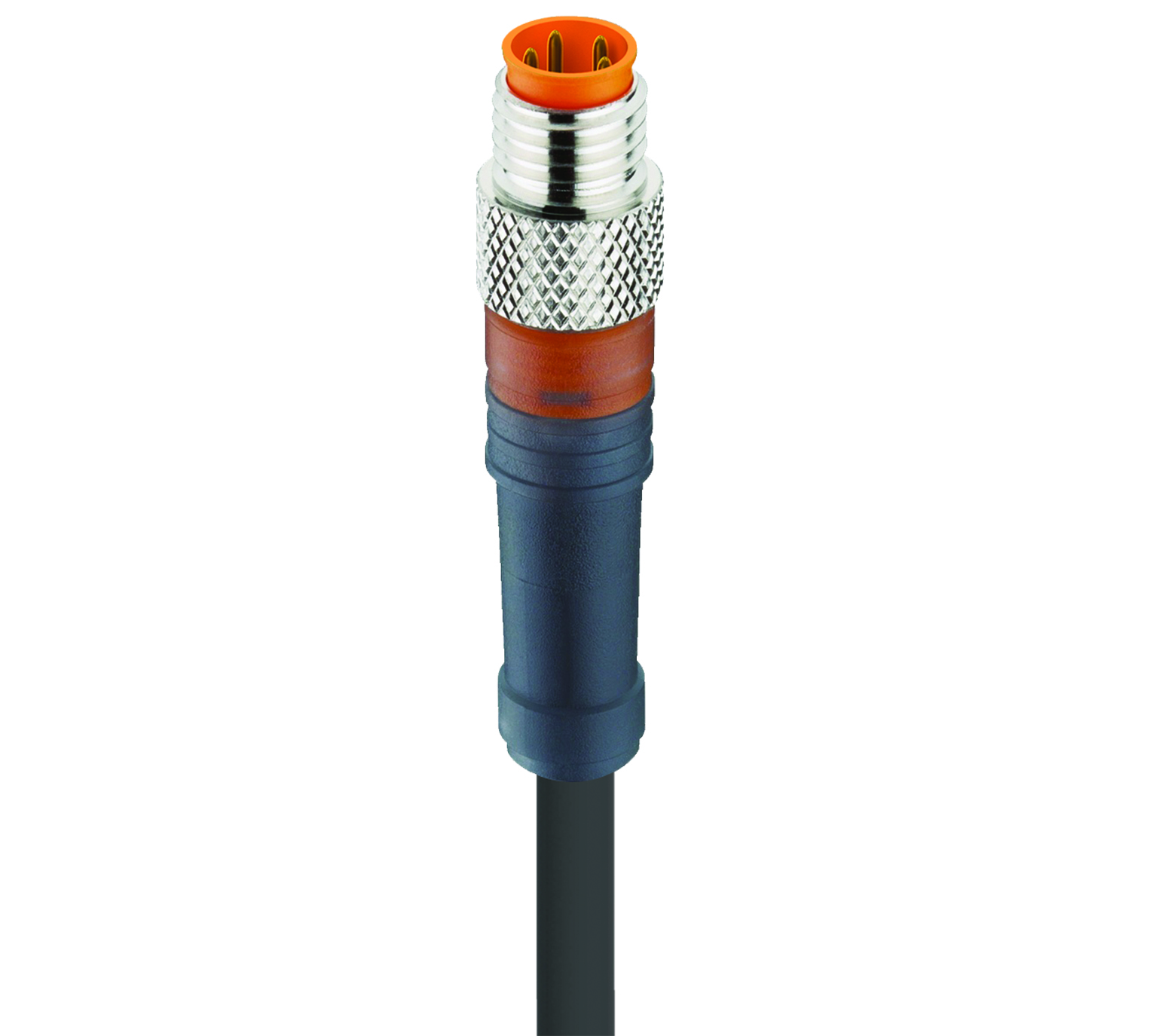

产品编号: RSMV 4-MF225

M8 标准传感器/执行器单端线组：公头，直型，4 针，A 编码，半透明主体，30 V AC/DC，4 A；PU 黑色电缆，4 线，0.34 mm²

M8 标准传感器/执行器单端线组：公头，直型，4 针，A 编码，半透明主体，30 V AC/DC，4 A；PU 黑色电缆，4 线，0.34 mm²

  • 上架时间:
    亚太
  • 状态:
    有源
RSMV 4-MF225
5 的 5

规格

Expand All

前视图

Pin 1 Pin 2 Pin 3 Pin 4
Brown White Blue Black

产品系列

数据连接器

面 1 产品子系列

M8 标准

连接器类型

预铸线，单端

第1面 接触类型/性别

公头

连接器设计

直形

引脚数

4

1侧编码

A

屏蔽类型

无屏蔽

连接类型

连接螺母

额定电压

30 V

额定冲击电压

0.8 kV

工作电压

30 V AC/DC

额定电流

4 A

侧面 1 接触电阻

≤ 10 mOhm

绝缘电阻

˃ 10^9 欧姆

插拔次数

≤ 100

环境温度（运行）*

-30 °C - +80 °C

防护等级/IP等级**

IP67

第 1 面设计标准

IEC 61076-2-104

第一面污染程度

3 根据。符合 DIN EN 60664-1 (VDE 0110-1)

过压类别

III类，依据DIN EN 60664-1 (VDE 0110-1)

触点基材

铜锡

第1面 触点镀层

铜/金

触点载体材料

TPU

触点载体颜色

橙色

阻燃等级（触点载体）

UL 94 HB

成型主体材料

TPU

成型主体颜色

半透明

阻燃等级（成型主体）

UL 94 HB

连接件材料

铜锌

连接件镀层

镀镍

O形圈材料

FKM， 绿色

紧固扭矩（连接件）

M 8x1：30 Ncm，手紧

线缆编号

MF225

导体尺寸

0.34 mm²

电线数量

4

最小弯曲半径（固定安装）

4 x D

最小弯曲半径（活动安装）

10 x D

导体材料

铜

线缆护套材料

濮

线缆护套颜色

黑色

线缆直径D

ø4.7 mm

电线绝缘材料

PVC

环境温度（固定安装）

-30 °C - +80 °C

阻燃等级（线缆护套）

IEC60332-1/FT-2

RoHS合规

是

注意降额

声明降额

防护等级/IP等级 注

** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。

注意降额

声明降额

防护等级/IP等级 注

** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。
