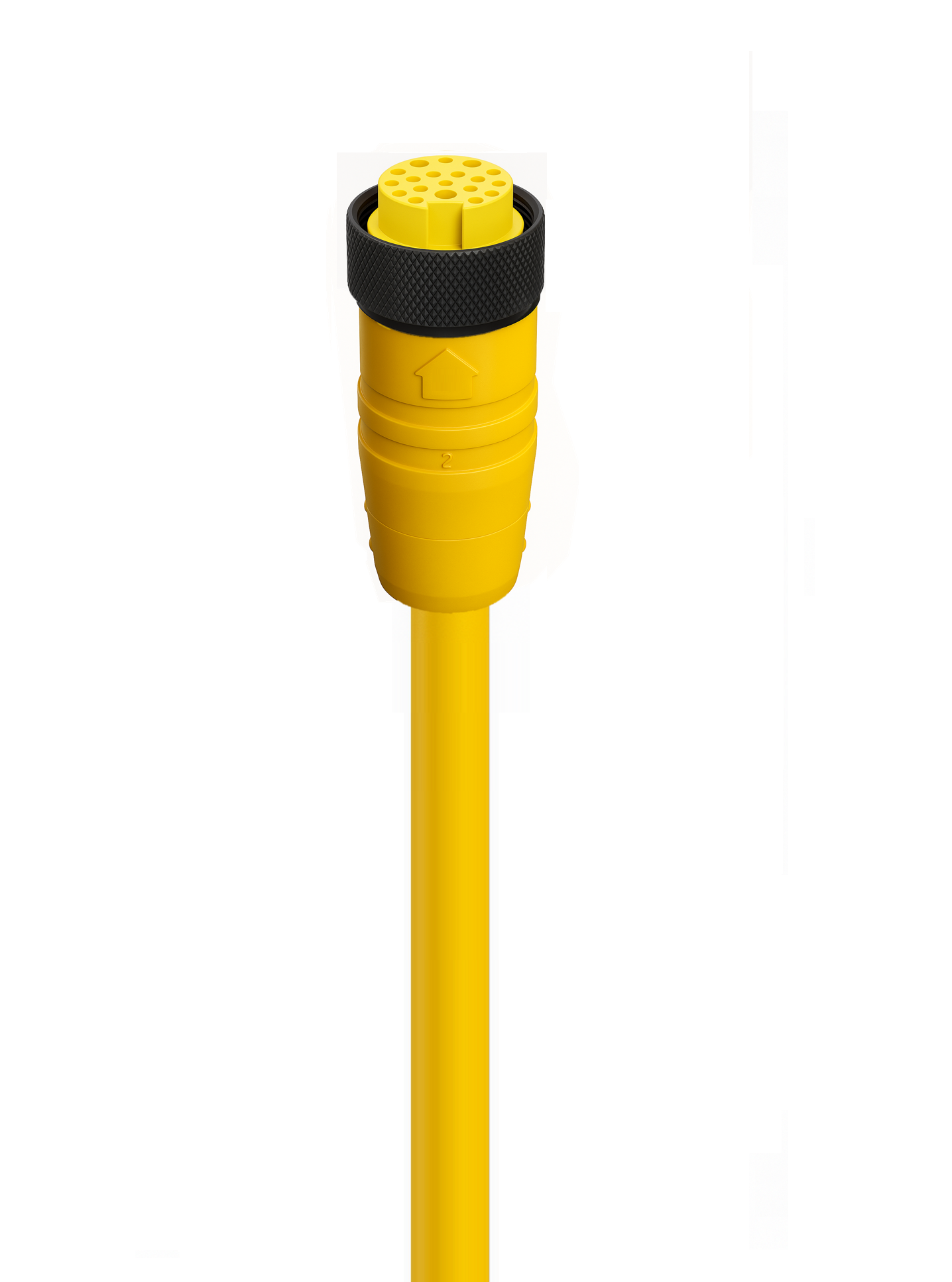

电源连接器-RK 190M-669

单端连接线 | 1-1/8 英寸 - 直型母头 | 触点数量：19 | 300 V / 8 & 3 A | PUR 黄色线缆；19x18 AWG；数字 | cURus 2238

上架时间:

全球
状态:

过时

报价

Lumberg Automation

RK 190M-669

规格
零件编号
资源

规格

信息

前视图

Pin 1	Pin 2	Pin 3	Pin 4	Pin 5	Pin 6	Pin 7	Pin 8	Pin 9	Pin 10	Pin 11	Pin 12	Pin 13	Pin 14	Pin 15	Pin 16	Pin 17	Pin 18	Pin 19
black 1	black 2	black 3	black 4	black 5	black 6	black 7	black 8	black 9	black 10	black 11	green-yellow	black 13	black 14	black 15	black 16	black 17	black 18	black 19

产品系列	电源连接器
面 1 产品子系列	1-1/8" （9；10；12；19 个联系人）
连接器类型	预铸线，单端
第1面接触类型/性别	插座触点/母头
连接器设计	1-1/8" \| 母 \| 19 极 \| 0°
引脚数	19 (18+聚乙烯（PE）
1侧编码	A
屏蔽类型	无屏蔽
连接类型	内螺纹（连接螺母）
额定电压	300 V
额定电压（UL）	300 V
工作电压	270 V
额定电流（UL）*	电源 8 A \|信号 3 A
插拔次数	≤ 50
环境温度（运行）*	-40 °C 至 +90 °C
防护等级/IP等级**	IP65、IP67、NEMA 6P
第一面污染程度	3 根据。符合 DIN EN 60664-1 (VDE 0110-1)

材料

触点基材	黄铜（铜锌）
第1面触点镀层	金/银合金（金/银）
触点载体材料	热塑性聚氨酯（TPU）
触点载体颜色	黄色
阻燃等级（触点载体）	UL 94 HB
成型主体材料	热塑性聚氨酯（TPU）
成型主体颜色	黄色
阻燃等级（成型主体）	UL 94 HB
连接件材料	铝（铝）
连接件镀层	阳极;黑

电路

紧固扭矩（连接件）	1-1/8''：70 Ncm，手紧
需单独订购配件	500000358 - RS-TU螺纹适配器

线缆数据

线缆编号	669
导体尺寸	18 AWG
电线数量	19
最小弯曲半径（活动安装）	˃ 10 x D
弯曲次数	˃ 500 万。
导体材料	铜
线缆护套材料	聚氨酯（聚氨酯）
线缆护套颜色	黄色
线缆直径D	Ø12.4 mm
电线绝缘材料	聚氯乙烯/尼龙（PVC-尼龙）
绝缘线径	Ø2.00 mm
环境温度（固定安装）	-40 °C 至 +90 °C
UL线缆类型	AWM 20233
阻燃等级（线缆护套）	FT1
线缆特性	柔韧性：优秀 \| 耐磨性：优秀 \| 耐油 & 耐化学性：优秀 \| 抗紫外线性能：良好至优秀 \| 低温性能：优秀（可弯曲至 -25°C) \| 阻燃性：各不相同 \| 无卤：是 \| 机械耐久性：高（抗冲击、抗撕裂和抗弯曲）\| 环境适用性：户外、油性、潮湿或恶劣环境

认证

UL申请号	E315587
UL	UL 2238；cURus

安全 & 环境合规性

RoHS合规	是

备注

注意降额	* 注意降额
防护等级/IP等级注	根据IEC标准使用Hirschmann或Lumberg Automation连接器安装和锁定的组合进行测试的IP等级

信息

注意降额	* 注意降额
防护等级/IP等级注	根据IEC标准使用Hirschmann或Lumberg Automation连接器安装和锁定的组合进行测试的IP等级

Report An Error

零件编号

货号	商品描述	线缆长度
500003339	停止	2 m
500000747	停止	5 m
500002987	停止	6 m
500000748	停止	10 m
500000748	RK 190M-669/10 M	10 m
500000746	停止	15 m
500000745	停止	20 m
500001299	停止	20 ft
500001299	RK 190M-669/20F	20 ft
500000818	停止	25 m
500000778	停止	30 m
500001301	停止	30 ft
500002246	停止	40 m
500003182	停止	50 m
500003183	停止	60 m
