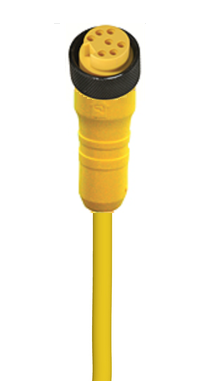

电源连接器-RK 70M-822

单端线组 | 1 英寸 - 母头直型 | 触点数量：7 | 600 V / 8 A | 线缆：TPE 黄色；7x16 AWG；美国

上架时间:

全球
状态:

有源

报价

Lumberg Automation

RK 70M-822

规格
零件编号
资源

规格

信息

前视图

Pin 1	Pin 2	Pin 3	Pin 4	Pin 5	Pin 6	Pin 7
white/black	black	white	red	orange	blue	green

产品系列	电源连接器
面 1 产品子系列	1" （6、7、8 个触点）
连接器类型	预铸线，单端
第1面接触类型/性别	插座触点/母头
连接器设计	1" \| 女 \| 7 杆 \| 0°
引脚数	7
1侧编码	A
屏蔽类型	无屏蔽
连接类型	内螺纹（圆形联轴螺母）
额定电压	600 V
额定电流	8 A
侧面 1 接触电阻	≤ 10 mOhm
绝缘电阻	˃ 10^9 欧姆
插拔次数	≤ 100
环境温度（运行）*	-40 °C 至 +90 °C
防护等级/IP等级**	IP65、IP67
第一面污染程度	3 根据。符合 DIN EN 60664-1 (VDE 0110-1)

材料

触点基材	黄铜（铜锌）
第1面触点镀层	铜-银-金合金（铜/银/金）
触点载体材料	热塑性聚氨酯（TPU）
触点载体颜色	黄色
阻燃等级（触点载体）	UL 94 HB
成型主体材料	热塑性聚氨酯（TPU）
成型主体颜色	黄色
阻燃等级（成型主体）	UL 94 HB
连接件材料	铝（铝）
连接件镀层	阳极氧化黑色

电路

紧固扭矩（连接件）	1''：70 Ncm，手紧

线缆数据

线缆编号	822
导体尺寸	16 AWG
电线数量	7
最小弯曲半径（固定安装）	˃ 5 x D
最小弯曲半径（活动安装）	˃ 10 x D
弯曲次数	500 万
导体材料	铜
线缆护套材料	热塑性弹性体（TPE）
线缆护套颜色	黄色
线缆直径D	Ø 10.55 毫米 (0.415"）
电线绝缘材料	聚氯乙烯（PVC）
绝缘线径	Ø 2.56 毫米 (0.101"）
环境温度（固定安装）	-30 °C 至 +90 °C
环境温度（活动安装）	+ 5 °C 到 +90 °C
UL线缆类型	UL： NEC TC-ER型（UL 1277）
阻燃等级（线缆护套）	UL 1685, CSA FT4, IEEC 1202
线缆特性	灵活性：优秀 \|耐磨性：非常好 \|耐化学性：耐水、耐油、耐油脂、耐酸、耐碱、耐溶剂\|阻燃性：良好 \|无卤素：否 \|机械耐久性：良好（抗冲击、抗撕裂和弯曲） \|环境适用性：室外、油性、潮湿或恶劣环境

安全 & 环境合规性

RoHS合规	是

耐受性

无卤	否
耐油性	是

备注

注意降额	* 注意降额
防护等级/IP等级注	根据IEC标准使用Hirschmann或Lumberg Automation连接器安装和锁定的组合进行测试的IP等级

信息

注意降额	* 注意降额
防护等级/IP等级注	根据IEC标准使用Hirschmann或Lumberg Automation连接器安装和锁定的组合进行测试的IP等级

Report An Error

零件编号

货号	商品描述	线缆长度
540004469	RK 70M-822/1M	1 m
540001252	RK 70M-822/2M	2 m
540002525	RK 70M-822/3M	3 m
540000013	RK 70M-822/4M	4 m
540001253	RK 70M-822/5M	5 m
540000018	RK 70M-822/6M	6 m
540000151	RK 70M-822/10M	10 m
540003332	RK 70M-822/25M	25 m
