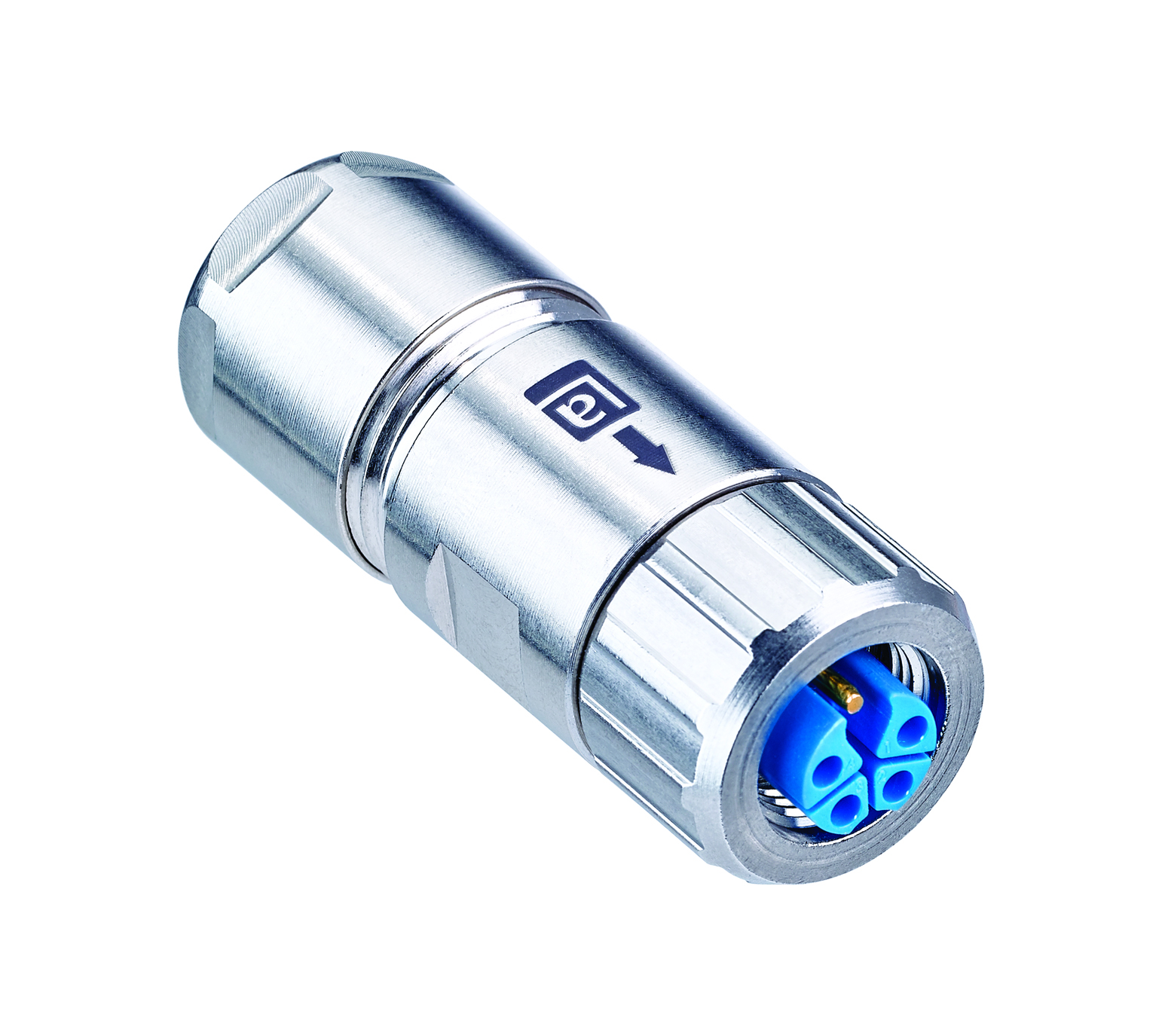

产品编号: RKCCS 5K

M12 电源现场连接连接器：母头，直型，5 针（4+PE），K 编码，屏蔽，银色外壳，压接型，600 V AC/DC

M12 电源现场连接连接器：母头，直型，5 针（4+PE），K 编码，屏蔽，银色外壳，压接型，600 V AC/DC

  • 上架时间:
    全球
  • 状态:
    有源
RKCCS 5K
5 的 5

规格

Expand All

产品系列

电源连接器

面 1 产品子系列

M12 电源

连接器类型

可现场连接

第1面 接触类型/性别

母头

连接器设计

直形

引脚数

5(4+PE)

1侧编码

K

屏蔽类型

屏蔽

连接类型

连接螺母

额定电压

630 V

额定冲击电压

6.0 kV

工作电压

600 V AC/DC

侧面 1 接触电阻

≤ 10 mOhm

绝缘电阻

˃ 10^9 欧姆

插拔次数

≤ 100

连接类型

压接

电缆接头

PG 11

最大电线绝缘直径

最大 Ø2.9 毫米

应力释放

夹紧圈

适用线缆

随附 3 个垫圈（Ø3 - Ø6 毫米、 Ø5 - Ø9 毫米、 Ø8 - Ø11 毫米）

环境温度（运行）*

-40 °C 到 +125 °C，注意降额

防护等级/IP等级**

IP65、IP67

第 1 面设计标准

IEC 61076-2-111

第一面污染程度

3 根据。符合 DIN EN 60664-1 (VDE 0110-1)

间隙/爬电距离

DIN EN 60664-1 (2008/01)；VDE 0110-1

过压类别

III类，依据DIN EN 60664-1 (VDE 0110-1)

触点基材

铜镍

第1面 触点镀层

铜/金

触点载体材料

PBT GF

触点载体颜色

蓝色

阻燃等级（触点载体）

UL 94 V-2

外壳材料

铜锌

外壳电镀

镍

外壳颜色

银色

线缆接头材料

铜锌

线缆接头镀层

镍

线缆接头垫圈

NBR

应变消除材料

PBT GF

可燃性等级（应变释放）

UL 94 V-2

连接件材料

铜锌

连接件镀层

铜/镍

屏蔽材料

铜锌镀镍

O形圈材料

FKM

紧固力矩（接触螺钉）

M 12x1：（50-60）Ncm，手紧

RoHS合规

是

注意降额

* 注意降额

防护等级/IP等级 注

** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。

产品特性

为确保入口保护，请在连接前检查 O 形圈的位置。 位置不正确的 O 形圈会导致入口保护潜在故障。

注意降额

* 注意降额

防护等级/IP等级 注

** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。

产品特性

为确保入口保护，请在连接前检查 O 形圈的位置。 位置不正确的 O 形圈会导致入口保护潜在故障。

Report An Error

零件编号

货号 商品描述 导体横截面 额定电流
934935002 RKCCS 5K/11 1,5 1.5 mm² 16 A
934935003 RKCCS 5K/11 2,5 2.5 mm² 16 A
