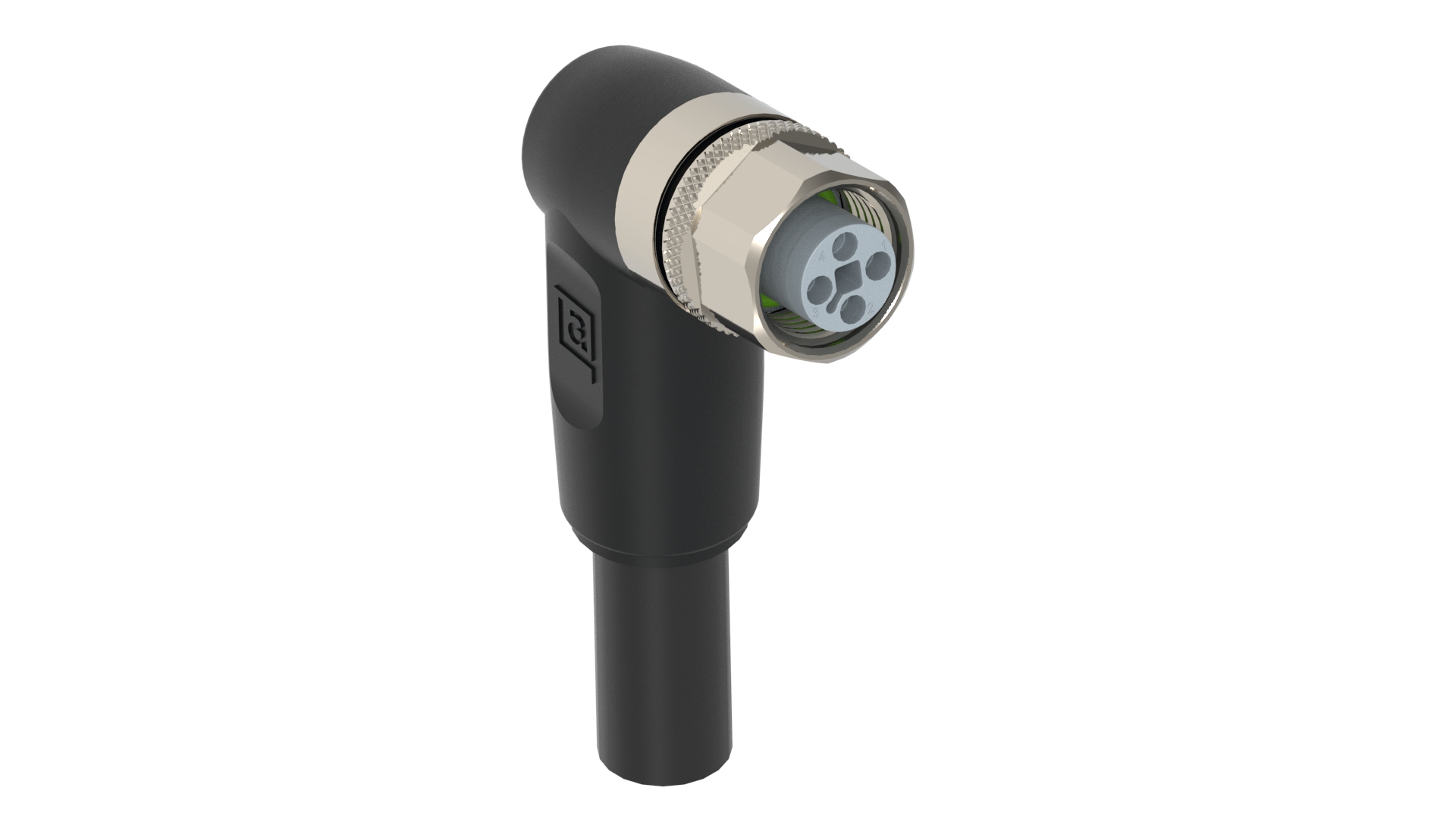

电源连接器 - RKWTS 4T-722

M12 单端线束，工业电源应用，PUR 黑色电缆，屏蔽，AWM：20939，母头，弯角，T 型编码，4 针，4x1.5 mm²，工作电压 ≤ 60 V AC/DC，额定电流 16 A，-40 °C 125 °C（工作温度），适用于 IP65、IP67、IP69K 环境，IEC 60664-1 (2020-05)，UL 2237；cULus

上架时间:

全球
状态:

有源

报价

规格
资源

规格

Expand All

信息

前视图

Pin 1	Pin 2	Pin 3	Pin 4
brown	white	blue	black

产品系列	电源连接器
面 1 产品子系列	M12 电源
连接器类型	预铸线，单端
第1面接触类型/性别	母头
连接器设计	斜角
引脚数	4
1侧编码	T
屏蔽类型	屏蔽
连接类型	连接螺母
额定电压	63 V
额定电压（UL）	63 V
额定冲击电压	1.5 kV
工作电压	60 V 交流/直流
额定电流	16 A
额定电流（UL）*	16 A
侧面 1 接触电阻	≤ 10 mOhm
绝缘电阻	˃ 10^9 欧姆
插拔次数	≤ 100
环境温度（运行）*	-40 °C ... 125 °C，注意降额
防护等级/IP等级**	IP65、IP67、IP69K
第 1 面设计标准	IEC 61076-2-111
第一面污染程度	3 符合 IEC 60664-1
间隙/爬电距离	IEC 60664-1 (2020-05)
过压类别	III. 符合 IEC 60664-1 标准

材料

触点基材	铜镍
第1面触点镀层	铜/金
触点载体材料	PBT GF
触点载体颜色	黑灰
阻燃等级（触点载体）	UL 94 V-2
成型主体材料	TPE
成型主体颜色	黑色
阻燃等级（成型主体）	UL 94 HB
连接件材料	铜锌
连接件镀层	铜/镍
屏蔽材料	铜锌镀镍
O形圈材料	FKM

电路

紧固力矩（接触螺钉）	M 12x1：（60-65）Ncm，手紧

线缆数据

线缆编号	722
导体尺寸	1.50 mm²
电线数量	4
最小弯曲半径（固定安装）	˃ 4 x D
最小弯曲半径（活动安装）	˃ 7.5 x D
弯曲次数	˃ 千万，最大 50 米/秒²
（扭转）次数	5 澪@ ± 30 °/1 米
导体材料	铜
线缆护套材料	PUR
线缆护套颜色	黑色
线缆直径D	ø 8.2 ±0,2
电线绝缘材料	PP
绝缘线径	ø2.35 mm
内护套	TPE-O
整体屏蔽（线缆）	镀锡铜编织屏蔽
环境温度（固定安装）	-30 °C ... 80 °C
环境温度（活动安装）	-40 °C ... 125 °C
环境温度（固定安装短期 100h）	-40 °C ... 80 °C
环境温度（拖链安装）	-20 °C ... 60°C
UL线缆类型	AWM: 20939
阻燃等级（线缆护套）	VDE 60332-1-2、DIN EN 60332-1-2 / IEC 60332-1 / UL VW-1、CSA FT1
