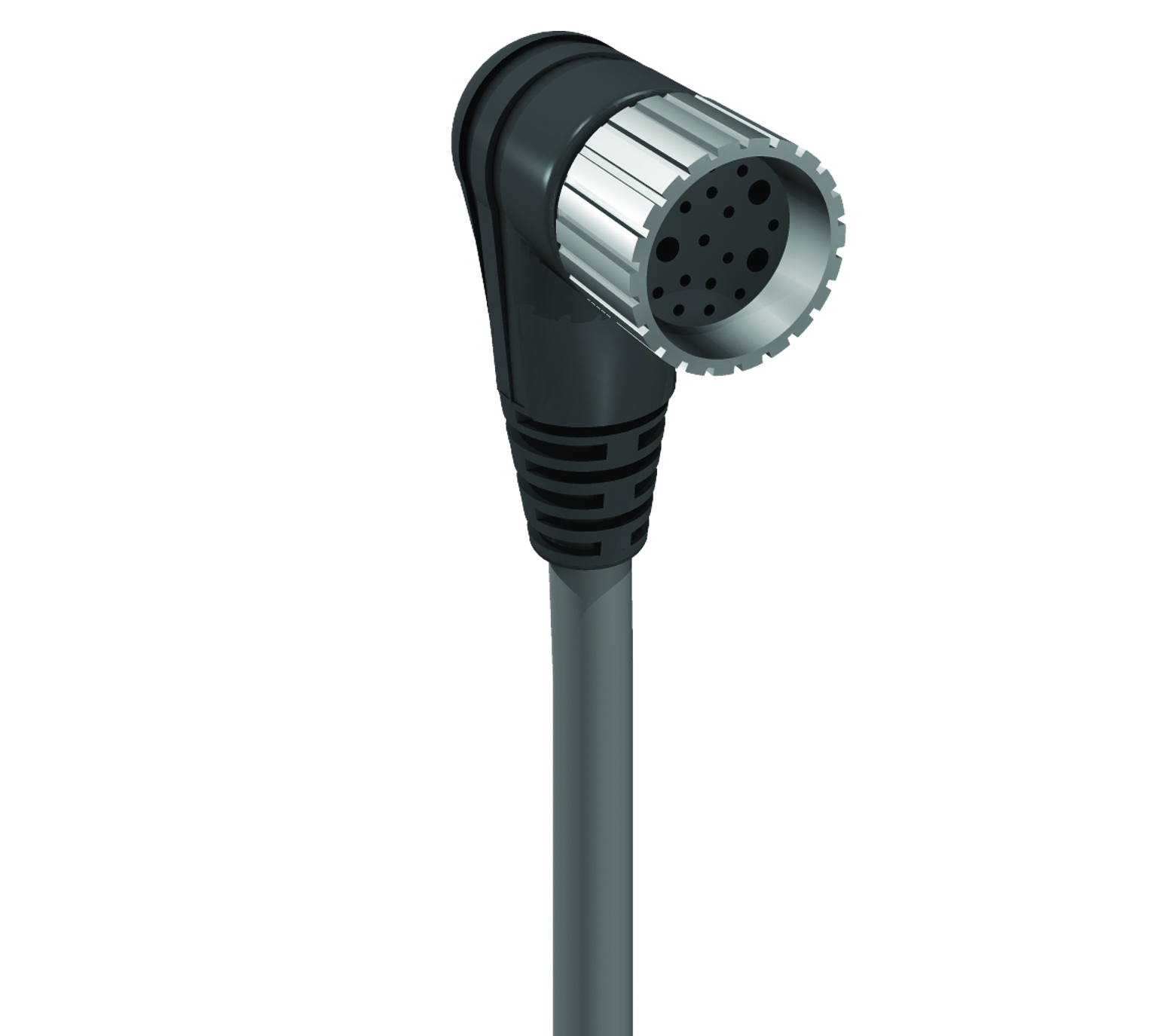

产品编号: RKWU 19-355

已停产 | 替代产品：RKWU 19-242

M23 - 单端母头斜角线组 | 触点数量：19 | 120 V / 16x8 A + 3x10 A | 灰色 PUR 护套，16x0.5 mm² (20 AWG) + 3x1.0 mm² (17 AWG)，IEC

  • 上架时间:
    全球
  • 状态:
    过时
RKWU 19-355
5 的 5

规格

Expand All

前视图

Pin 1 Pin 2 Pin 3 Pin 4 Pin 5 Pin 6 Pin 7 Pin 8 Pin 9 Pin 10 Pin 11 Pin 12 Pin 13 Pin 14 Pin 15 Pin 16 Pin 17 Pin 18 Pin 19
violet red grey red-blue green blue grey-pink white-green white-yellow white-grey black green-yellow yellow-brown brown-green white yellow pink grey-brown brown

产品系列

电源连接器

面 1 产品子系列

M23 电源

连接器类型

预铸线，单端

第1面 接触类型/性别

插座触点/母头

连接器设计

M23 | 母 |19 极 | 90°

引脚数

19

屏蔽类型

无屏蔽

连接类型

连接螺母

额定电压

125 V

额定冲击电压

1.5 kV

工作电压

120 V AC/DC

额定电流

16 x 8 A（引脚Ø 1 毫米），3 x 10 A（接触Ø 1.5 毫米）

绝缘电阻

˃ 10^9 欧姆

插拔次数

≤ 100

横截面

16x0.5 毫米² + 3x1.0 毫米²

环境温度（运行）*

-25 °C 至 +80 °C

防护等级/IP等级**

IP67

第一面污染程度

3 根据。符合 DIN EN 60664-1 (VDE 0110-1)

间隙/爬电距离

符合DIN EN 60664-1（VDE 0110-1）

过压类别

II符合DIN EN 60664-1 (VDE 0110-1)

触点基材

黄铜（铜锌）

第1面 触点镀层

铜镀金（铜/金）

触点载体材料

聚酰胺（尼龙），PA 66

触点载体颜色

黑色

阻燃等级（触点载体）

UL 94-HB

成型主体材料

热塑性聚氨酯 （TPU）

成型主体颜色

黑色

阻燃等级（成型主体）

UL 94-HB

连接件材料

黄铜（铜锌）

连接件镀层

镍（镍）

O形圈材料

氟橡胶（FKM）

线缆编号

355

导体尺寸

16x0.5 毫米² + 3x1.0 毫米²

电线数量

19

最小弯曲半径（固定安装）

˃ 5 x D

最小弯曲半径（活动安装）

˃ 10 x D

弯曲次数

˃ 5 米

（扭转）次数

˃ 5 米 @ ± 360 °/1 米

导体材料

铜

线缆护套材料

聚氨酯（聚氨酯）

线缆护套颜色

灰色

线缆直径D

Ø 11.60

电线绝缘材料

热塑性弹性体 （TPE）

绝缘线径

16 倍 Ø1.60 毫米 + 3 倍 Ø2.0 毫米

环境温度（固定安装）

-50 °C 至 +80 °C

环境温度（活动安装）

-25 °C 至 +80 °C

UL线缆类型

AWM: 20549

阻燃等级（线缆护套）

IEC 60332-2、VDE 50265-2-2、EN 50265-2-2、CSA-FT2；非火焰传播和自熄性

线缆特性

柔韧性：优秀 | 耐磨性：优秀 | 耐油 & 化学性：优秀 | 抗紫外线性：优秀 | 低温性能：优秀（可弯曲至 -40°C）| 阻燃性：良好 | 无卤素：是 | 机械耐久性：优秀（耐冲击、撕裂和弯曲）| 拖链 | 环境适用性：户外、油性、潮湿或恶劣环境

RoHS合规

是

无卤

是

注意降额

* 注意降额

防护等级/IP等级 注

** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。

注

不能在施加负载时连接/断开。

特性

当连接器解锁且存在污染风险时，必须用保护盖“IP54”盖住连接器。

注意降额

* 注意降额

防护等级/IP等级 注

** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。

注

不能在施加负载时连接/断开。

特性

当连接器解锁且存在污染风险时，必须用保护盖“IP54”盖住连接器。


Report An Error

零件编号

货号 商品描述 线缆长度
89215 RKWU 19-355/5 M 5 m
74622 RKWU 19-355/10 M 10 m
104773 RKWU 19-355/15 M 15 m
