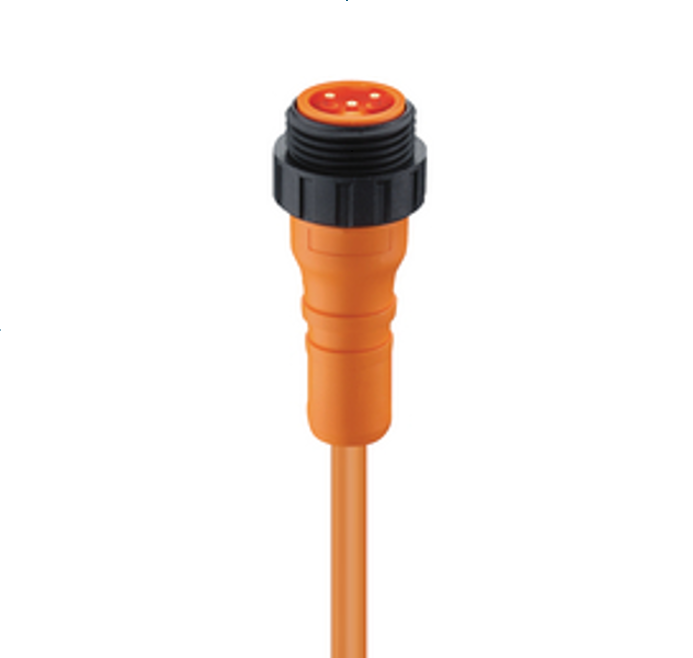

电源连接器-RS 30-01

单端线组 | 7/8 英寸 - 直型公头 | 触点数量：3 | 250 V / 12 A | 电缆：橙色 PVC；3x0.75mm²；IEC

上架时间:

全球
状态:

有源

报价

Lumberg Automation

RS 30-01

规格
资源

规格

信息

前视图

Pin 1	Pin 2	Pin 3
brown	green-yellow	blue

产品系列	电源连接器
面 1 产品子系列	7/8" （2、3、4、5、6 个触点）
连接器类型	预铸线，单端
第1面接触类型/性别	引脚触点/公头
连接器设计	7/8" \| 男 \| 3 极 \| 0°
引脚数	3
1侧编码	A
屏蔽类型	无屏蔽
连接类型	外螺纹（六角耦合螺钉）
额定电压	250 V
工作电压	230 V AC/DC
额定电流	12 A
接触电阻	≤ 10 mOhm
绝缘电阻	˃ 10^9 欧姆
插拔次数	≤ 100
环境温度（运行）*	-40 °C 至 +90 °C
防护等级/IP等级**	IP65、IP67
污染等级	3 根据。符合 DIN EN 60664-1 (VDE 0110-1)

材料

触点基材	黄铜（铜锌）
第1面触点镀层	铜-银-金合金（铜/银/金）
触点载体材料	热塑性聚氨酯（TPU）
触点载体颜色	橙色
阻燃等级（触点载体）	UL 94 HB
成型主体材料	热塑性聚氨酯（TPU）
成型主体颜色	橙色
阻燃等级（成型主体）	UL 94 HB
连接件材料	聚酰胺（PA），黑色

电路

紧固扭矩（连接件）	7/8''：70 Ncm，手紧

线缆数据

线缆编号	01
导体尺寸	0.75 mm²
电线数量	3
最小弯曲半径（固定安装）	˃ 5 x D
最小弯曲半径（活动安装）	˃ 10 x D
弯曲次数	100 万
导体材料	铜
线缆护套材料	聚氯乙烯（PVC）
线缆护套颜色	橙色
线缆直径D	Ø 7.20 毫米（.283"）
电线绝缘材料	聚氯乙烯（PVC）
绝缘线径	Ø 2.40 毫米 (0.094"）
环境温度（固定安装）	-40 °C 至 +90 °C
环境温度（活动安装）	+ 5 °C 到 +90 °C
UL线缆类型	AWM: 2654
阻燃等级（线缆护套）	DIN EN 60332-1-2, VDE 0482-332-1-2, IEC 60332-1-2, UL VW-1; 阻燃和自熄灭
线缆特性	灵活性：良好 \|耐磨性：良好 \|耐化学性：耐水、耐油、耐酸、耐碱 \|阻燃性：良好 \|无卤素：否 \|机械耐久性：良好（抗冲击、抗撕裂和弯曲） \|环境适宜性：室内，性能、成本和多功能性完美平衡

安全 & 环境合规性

RoHS合规	是

耐受性

无卤	否

备注

注意降额	* 注意降额
防护等级/IP等级注	根据IEC标准使用Hirschmann或Lumberg Automation连接器安装和锁定的组合进行测试的IP等级
注	不能在施加负载时连接/断开。

信息

注意降额	* 注意降额
防护等级/IP等级注	根据IEC标准使用Hirschmann或Lumberg Automation连接器安装和锁定的组合进行测试的IP等级
注	不能在施加负载时连接/断开。
