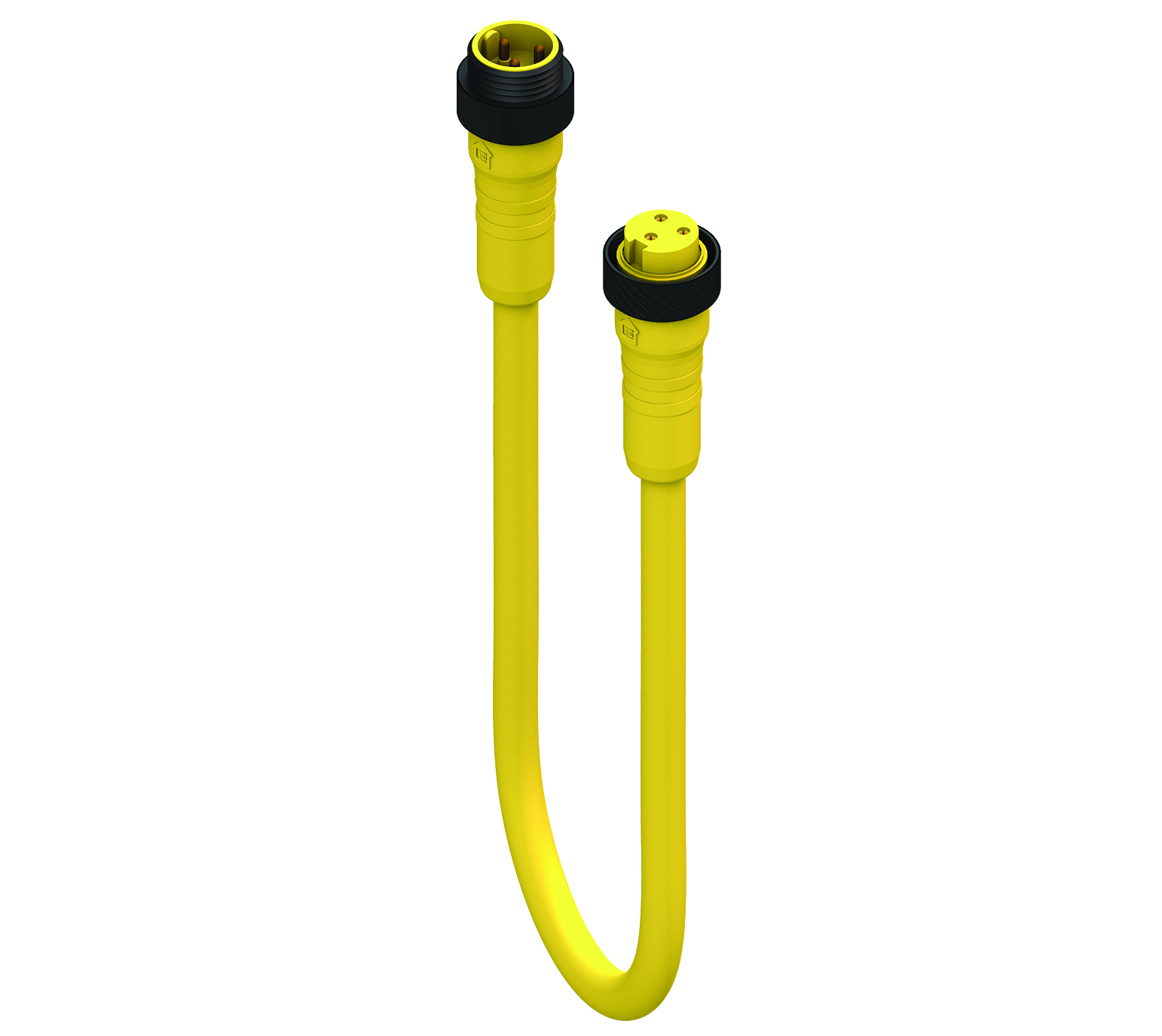

电源连接器-RSRK 30-838

双头连接线 | 7/8 英寸 - 直型公头 | 触点数量：3 | 7/8 英寸 - 直型母头 | 触点数量：3 | 600 V / 10 A | 线缆：黄色 TPE；3x16 AWG；美国 | UL 2238；cURus

上架时间:

全球
状态:

有源

报价

Lumberg Automation

RSRK 30-838

规格
零件编号
资源

规格

信息

1侧表面视图

Pin 1	Pin 2	Pin 3
green	black	white

正面视图 2

Pin 1	Pin 2	Pin 3
green	black	white

产品系列	电源连接器
连接器类型	预铸线，双端
屏蔽类型	无屏蔽
额定电压	600 V
额定电压（UL）	600 V
额定电流	10 A
额定电流（UL）*	10 A

1侧技术数据

面 1 产品子系列	7/8" （2、3、4、5、6 个触点）
第1面接触类型/性别	引脚触点/公头
连接器设计	7/8" \| 男 \| 3 极 \| 0°
连接类型	外螺纹（圆形联轴器螺钉）
引脚数	3
1侧编码	A
侧面 1 接触电阻	≤ 10 mOhm
绝缘电阻	˃ 10^9 欧姆
插拔次数	≤ 100
环境温度（运行）*	-40 °C 至 +90 °C
防护等级/IP等级**	IP65、IP67
第一面污染程度	3 根据。符合 DIN EN 60664-1 (VDE 0110-1)
触点基材	黄铜（铜锌）
第1面触点镀层	铜-银-金合金（铜/银/金）
触点载体材料	热塑性聚氨酯（TPU）
触点载体颜色	黄色
阻燃等级（触点载体）	UL 94 HB
成型主体材料	热塑性聚氨酯（TPU）
成型主体颜色	黄色
阻燃等级（成型主体）	UL 94 HB
连接件材料	铝（铝）
连接件镀层	阳极氧化黑色
紧固扭矩（连接件）	7/8''：70 Ncm，手紧

线缆数据

线缆编号	838
导体尺寸	16 AWG
电线数量	3
最小弯曲半径（固定安装）	˃ 5 x D
最小弯曲半径（活动安装）	˃ 10 x D
弯曲次数	500 万
导体材料	铜
线缆护套材料	热塑性弹性体（TPE）
线缆护套颜色	黄色
线缆直径D	Ø 8.02 毫米 (0.316"）
电线绝缘材料	聚氯乙烯（PVC）
绝缘线径	Ø 2.56 毫米 (0.101"）
环境温度（固定安装）	-30 °C 至 +90 °C
环境温度（活动安装）	+ 5 °C 到 +90 °C
UL线缆类型	UL： NEC TC-ER型（UL 1277）
阻燃等级（线缆护套）	UL 1685, CSA FT4, IEEC 1202
线缆特性	灵活性：优秀 \|耐磨性：非常好 \|耐化学性：耐水、耐油、耐油脂、耐酸、耐碱、耐溶剂\|阻燃性：良好 \|无卤素：否 \|机械耐久性：良好（抗冲击、抗撕裂和弯曲） \|环境适用性：室外、油性、潮湿或恶劣环境

技术数据第 2 面

面 2 产品子系列	7/8" （2、3、4、5、6 个触点）
第 2 面接触类型/性别	插座触点/母头
连接器设计，第 2 面	7/8" \| 母 \| 3 极 \| 0°
附件类型，侧面 2	内螺纹（圆形联轴螺母）
引脚数，第 2 侧	3
编码，第 2 面	A
接触电阻，第 2 面	≤ 10 毫欧姆
绝缘电阻，第 2 侧	˃ 10^9 欧姆
配接周期，第 2 面	≤ 100
环境温度（运行），第 2 侧*	-40 °C 至 +90 °C
工作温度（UL），第 2 面	- 30 °C - + 90 °C
防护等级/IP 等级，侧面 2**	IP65、IP67
污染度，第 2 面	3 根据。符合 DIN EN 60664-1 (VDE 0110-1)
接触基材，第 2 面	黄铜（铜锌）
触点镀层，第 2 面	铜-银-金合金（铜/银/金）
接触承载材料，第 2 面	热塑性聚氨酯（TPU）
联系人颜色，第 2 面	黄色
可燃性等级（接触承载者），第 2 面	UL 94 HB
模制主体材料，侧面 2	热塑性聚氨酯（TPU）
模压机身颜色，第 2 面	黄色
可燃性等级（成型体），第 2 面	UL 94 HB
附件材料，第 2 面	铝（铝）
附件电镀，侧面 2	阳极氧化黑色
紧固扭矩（附件），第 2 侧	7/8''：70 Ncm，手紧
注释，第 2 面	不能在施加负载时连接/断开。

认证

UL申请号	E315587
UL	UL 2238；cURus

安全 & 环境合规性

RoHS合规	是

耐受性

无卤	否
耐油性	是

备注

防护等级/IP等级注	根据IEC标准使用Hirschmann或Lumberg Automation连接器安装和锁定的组合进行测试的IP等级
注意降额	* 注意降额

信息

防护等级/IP等级注	根据IEC标准使用Hirschmann或Lumberg Automation连接器安装和锁定的组合进行测试的IP等级
注意降额	* 注意降额

Report An Error

零件编号

货号	商品描述	线缆长度
500004846	RSRK 30-838/54M
500004814	RSRK 30-838/1.35 米	1.35 m
500004290	RSRK 30-838/0.5 米	0.5 m
500004152	RSRK 30-838/1M	1 m
500004816	RSRK 30-838/1.5 米	1.5 m
500004153	RSRK 30-838/2M	2 m
500004154	RSRK 30-838/3M	3 m
500004291	RSRK 30-838/4M	4 m
500004155	RSRK 30-838/5M	5 m
500004292	RSRK 30-838/6M	6 m
500004293	RSRK 30-838/7M	7 m
500004294	RSRK 30-838/8M	8 m
500004295	RSRK 30-838/9M	9 m
500004156	RSRK 30-838/10M	10 m
500004451	RSRK 30-838/12M	12 m
500004157	RSRK 30-838/15M	15 m
500004452	RSRK 30-838/18M	18 m
500004158	RSRK 30-838/20M	20 m
500004725	RSRK 30-838/23M	23 m
500004159	RSRK 30-838/25M	25 m
500004848	RSRK 30-838/27M	27 m
500004160	RSRK 30-838/30M	30 m
500004849	RSRK 30-838/34M	34 m
500004610	RSRK 30-838/35M	35 m
500004844	RSRK 30-838/38M	38 m
500004591	RSRK 30-838/40M	40 m
500004850	RSRK 30-838/42M	42 m
500004729	RSRK 30-838/45M	45 m
500004845	RSRK 30-838/46M	46 m
500004733	RSRK 30-838/50M	50 m
500004730	RSRK 30-838/55M	55 m
500004853	RSRK 30-838/57M	57 m
500004731	RSRK 30-838/60M	60 m
500004847	RSRK 30-838/61M	61 m
500004727	RSRK 30-838/65M	65 m
500004728	RSRK 30-838/70M	70 m
