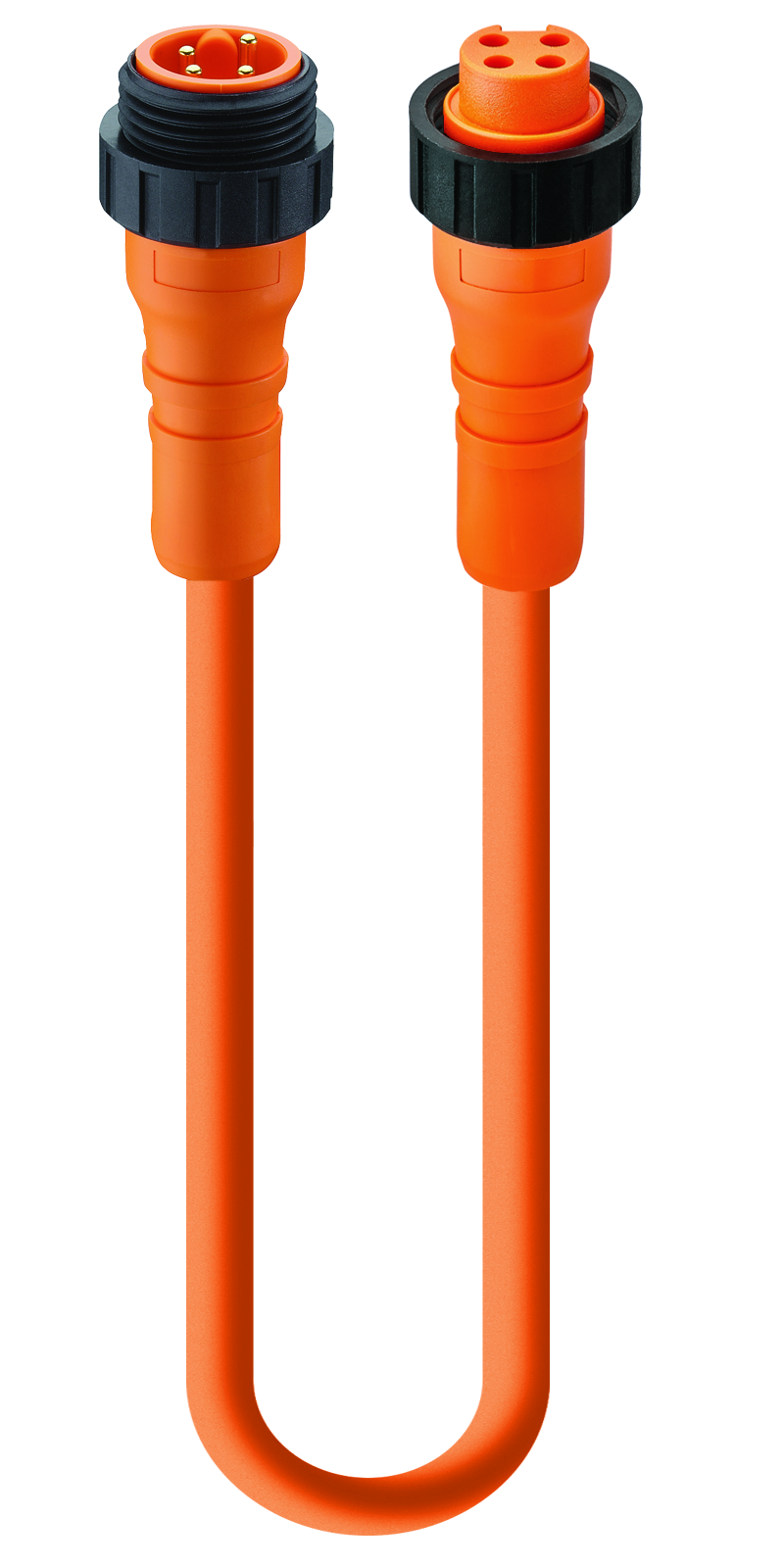

电源连接器-RSRK 40-02

7/8 英寸双端电源线组：公头直型至母头直型，4 针，橙色主体，230 V AC/DC，9 A；PVC 橙色电缆，0.50 mm²

上架时间:

全球
状态:

有源

报价

Lumberg Automation

RSRK 40-02

规格
零件编号
资源

规格

信息

1侧表面视图

Pin 1	Pin 2	Pin 3	Pin 4
brown	white	blue	black

正面视图 2

Pin 1	Pin 2	Pin 3	Pin 4
brown	white	blue	black

产品系列	电源连接器
连接器类型	预铸线，双端
屏蔽类型	无屏蔽
额定电压	250 V AC/DC
工作电压	230 V AC/DC
额定电流	9 A

1侧技术数据

面 1 产品子系列	7/8"
第1面接触类型/性别	公头
连接器设计	7/8" \| 公 \| 4 极 \| 0°
连接类型	连接螺母
引脚数	4
侧面 1 接触电阻	≤ 10 mOhm
绝缘电阻	˃ 10^9 欧姆
环境温度（运行）*	-40 °C 至 +90 °C
防护等级/IP等级**	IP68
第一面污染程度	3 根据。符合 DIN EN 60664-1 (VDE 0110-1)
触点基材	铜锌
第1面触点镀层	铜/金
触点载体材料	TPU
触点载体颜色	橙色
成型主体材料	TPU
成型主体颜色	橙色
连接件材料	PA, 黑色
注	不能在施加负载时连接/断开。

线缆数据

线缆编号	02
导体尺寸	0.5 mm²
电线数量	4
最小弯曲半径（固定安装）	˃ 5 x D
最小弯曲半径（活动安装）	˃ 10 x D
导体材料	铜
线缆护套材料	PVC
线缆护套颜色	橙色
线缆直径D	ø 6.30 ± 0.20 毫米
电线绝缘材料	PVC
绝缘线径	ø1.80 mm
环境温度（固定安装）	-40 °C 至 +90 °C
环境温度（活动安装）	+ 5 °C 到 +90 °C
UL线缆类型	AWM: 2654
阻燃等级（线缆护套）	DIN EN 60332-1-2, VDE 0482-332-1-2, IEC 60332-1-2, UL VW-1; 阻燃和自熄灭

技术数据第 2 面

面 2 产品子系列	7/8" 圆形连接器
第 2 面接触类型/性别	母头
连接器设计，第 2 面	7/8" \| 母 \| 4 极 \| 0°
附件类型，侧面 2	连接螺母
引脚数，第 2 侧	4
接触电阻，第 2 面	≤ 10 毫欧姆
绝缘电阻，第 2 侧	˃ 10^9 欧姆
环境温度（运行），第 2 侧*	-40 °C 至 +90 °C
防护等级/IP 等级，侧面 2**	IP68
污染度，第 2 面	3 根据。符合 DIN EN 60664-1 (VDE 0110-1)
接触基材，第 2 面	铜锌
触点镀层，第 2 面	铜/金
接触承载材料，第 2 面	TPU
联系人颜色，第 2 面	橙色
模制主体材料，侧面 2	TPU
模压机身颜色，第 2 面	橙色
附件材料，第 2 面	PA, 黑色
注释，第 2 面	不能在施加负载时连接/断开。

安全 & 环境合规性

RoHS合规	是

备注

防护等级/IP等级注	** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。
注意降额	* 注意降额

信息

防护等级/IP等级注	** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。
注意降额	* 注意降额

Report An Error

零件编号

货号	商品描述	线缆长度
9229	RSRK 40-02/2 M	2 m
