电源连接器-RSRK 50-6047

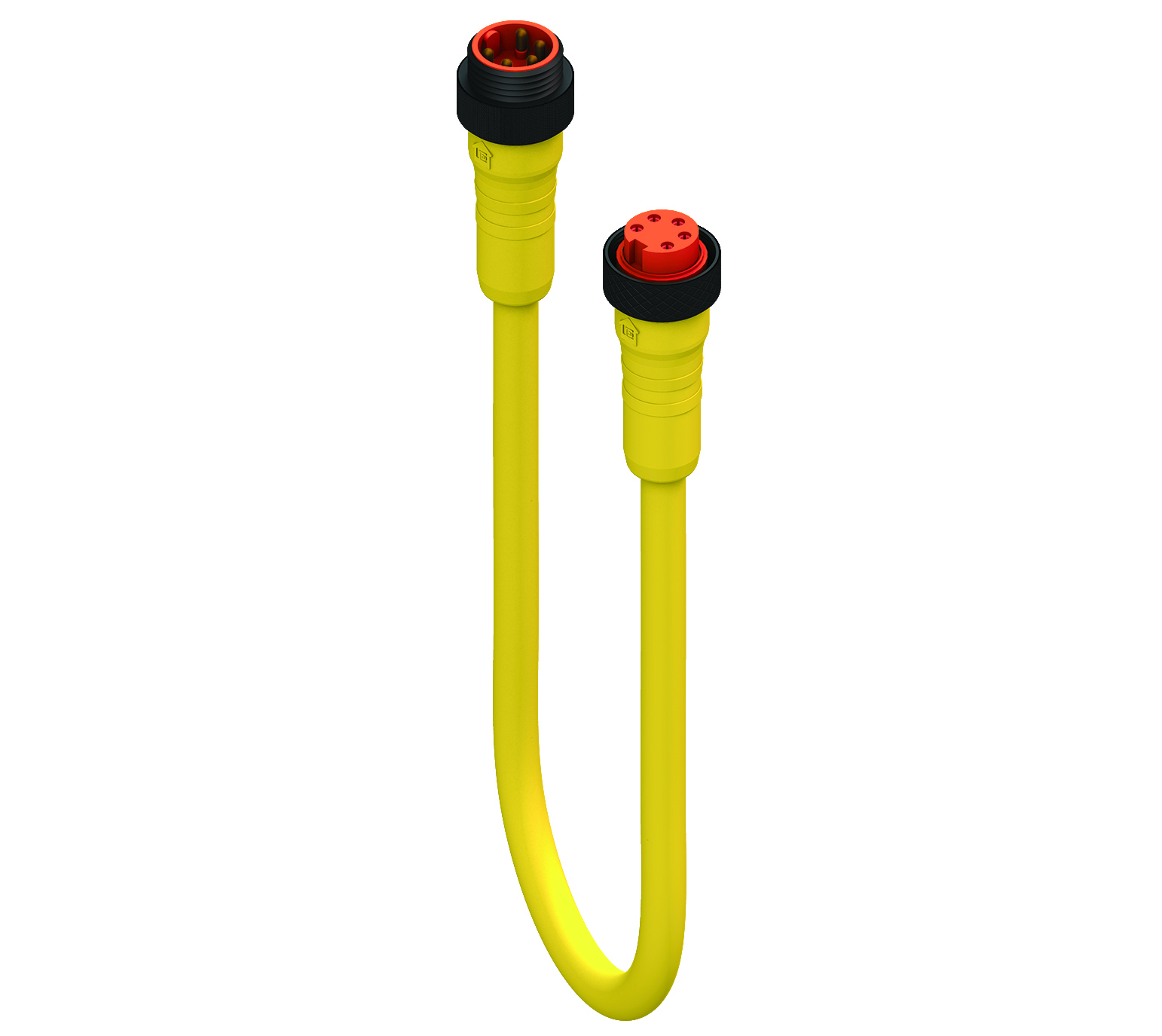

7/8 英寸双端电源线组：公头直型转母头直型，5 针（4+PE），黄色主体，600 V（UL 参考）交流/直流，9 A；PVC 黄色电缆，1.50 mm²

上架时间:

亚太
状态:

有源

报价

Lumberg Automation

RSRK 50-6047

规格
零件编号
资源

规格

信息

1侧表面视图

Pin 1	Pin 2	Pin 3	Pin 4	Pin 5
white	red	green	orange	black

正面视图 2

Pin 1	Pin 2	Pin 3	Pin 4	Pin 5
white	red	green	orange	black

产品系列	电源连接器
连接器类型	预铸线，双端
屏蔽类型	无屏蔽
额定电压	600 V AC/DC
工作电压	300 V 直流/交流
额定电流	9 A

1侧技术数据

面 1 产品子系列	7/8"
第1面接触类型/性别	公头
连接器设计	7/8" \| 男 \| 5 杆 \| 0°
连接类型	连接螺母
引脚数	5
侧面 1 接触电阻	≤ 10 mOhm
绝缘电阻	˃ 10^9 欧姆
环境温度（运行）*	-40 °C 至 +90 °C
防护等级/IP等级**	IP68
触点基材	铜锌
第1面触点镀层	铜/金
触点载体材料	TPU
触点载体颜色	橙色
成型主体材料	TPU
成型主体颜色	黄色
连接件材料	PA, 黑色
注	不能在施加负载时连接/断开。

线缆数据

线缆编号	6047
导体尺寸	1.5 mm²
电线数量	5
弯曲次数	500 万次循环（1 米行程距离，20 次循环/分钟，1.5 米/秒）
导体材料	铜
线缆护套材料	PVC
线缆护套颜色	黄色
线缆直径D	ø8.80 mm
电线绝缘材料	PE
绝缘线径	ø2.40 mm
环境温度（固定安装）	-40 °C 至 +80 °C
UL线缆类型	AWM: 22438
阻燃等级（线缆护套）	FT2，IEC 60332-1-2

技术数据第 2 面

面 2 产品子系列	7/8" 圆形连接器
第 2 面接触类型/性别	母头
连接器设计，第 2 面	7/8" \| 女 \| 5 杆 \| 0°
附件类型，侧面 2	连接螺母
引脚数，第 2 侧	5(4+聚乙烯（PE）
接触电阻，第 2 面	≤ 10 毫欧姆
绝缘电阻，第 2 侧	˃ 10^9 欧姆
环境温度（运行），第 2 侧*	-40 °C 至 +90 °C
防护等级/IP 等级，侧面 2**	IP68
接触基材，第 2 面	铜锌
触点镀层，第 2 面	铜/金
接触承载材料，第 2 面	TPU
联系人颜色，第 2 面	橙色
模制主体材料，侧面 2	TPU
模压机身颜色，第 2 面	黄色
附件材料，第 2 面	PA, 黑色
注释，第 2 面	不能在施加负载时连接/断开。

安全 & 环境合规性

RoHS合规	是

备注

防护等级/IP等级注	** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。
注意降额	* 注意降额

信息

防护等级/IP等级注	** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。
注意降额	* 注意降额

Report An Error

零件编号

货号	商品描述	线缆长度
960471101	RSRK 50-6047/1 M	1.0 m
960471102	RSRK 50-6047/2 M	2.0 m
960471105	RSRK 50-6047/5 M	5 m
9604711010	RSRK 50-6047/10 M	10 m
