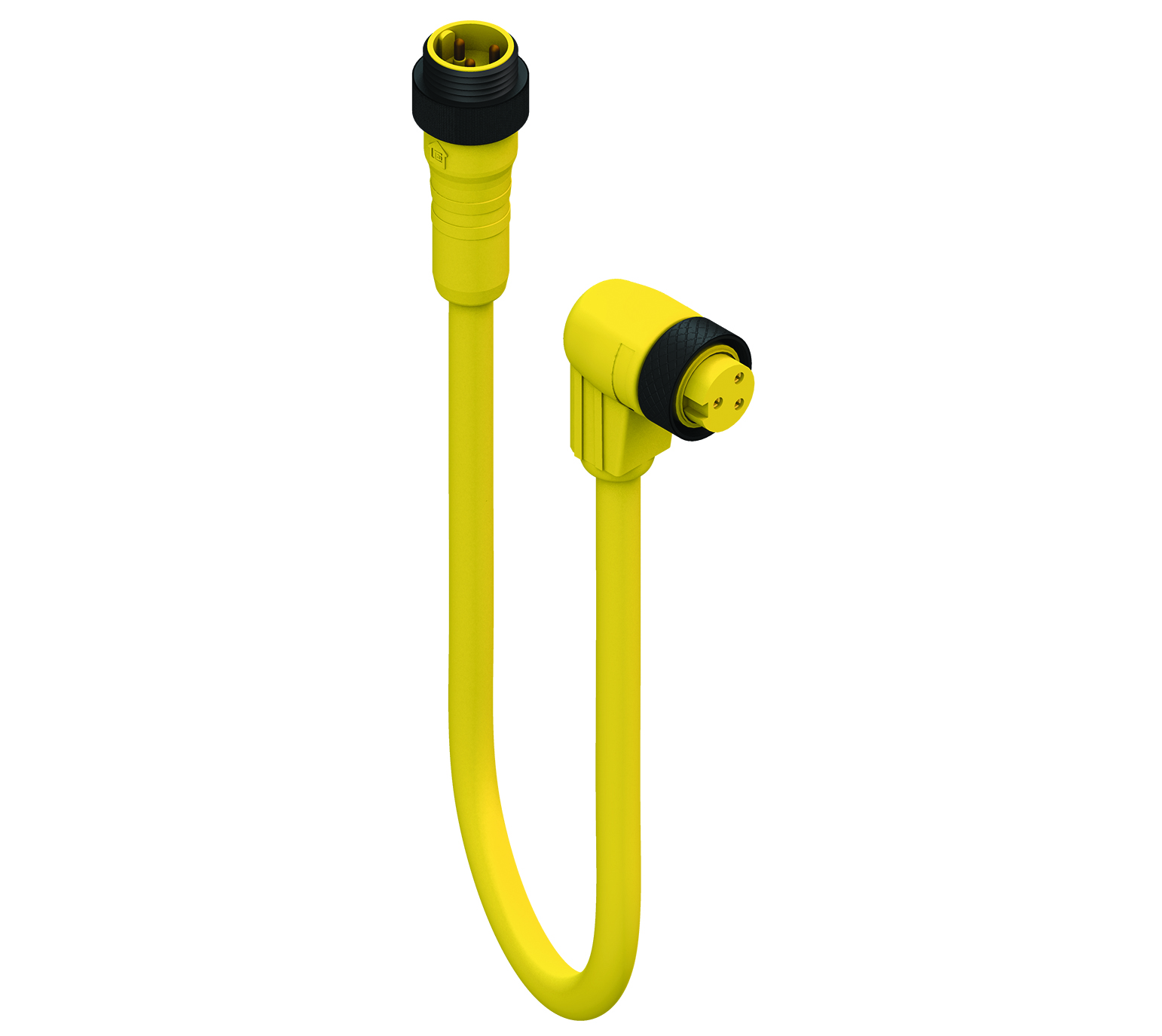

产品编号: RSRKW 30-731

7/8“ - 外螺纹 0° |#Contacts： 3 |7/8“ - 母头 90° |#Contacts： 3 |300 V |电缆： 黄色 （PVC）;18 特设工作组;国际电工委员会 |cURus

双头连接线 | 7/8 英寸 - 直型公头 | 触点数量：3 | 7/8 英寸 - 弯型母头 | 触点数量：3 | 300 V / 8 A | 线缆：黄色 PVC；3x18 AWG；IEC | UL 2238；cURus

  • 上架时间:
    全球
  • 状态:
    有源
RSRKW 30-731
5 的 5

规格

Expand All

1侧表面视图

Pin 1 Pin 2 Pin 3
black brown blue

正面视图 2

Pin 1 Pin 2 Pin 3
black brown blue

产品系列

电源连接器

连接器类型

预铸线，双端

屏蔽类型

无屏蔽

额定电压

300 V

额定电压（UL）

300 V

额定电流

8 A

额定电流（UL）*

8 A

面 1 产品子系列

7/8" （2、3、4、5、6 个触点）

第1面 接触类型/性别

引脚触点/公头

连接器设计

7/8" | 男 | 3 极 | 0°

连接类型

外螺纹（圆形联轴器螺钉）

引脚数

3

1侧编码

A

侧面 1 接触电阻

≤ 10 mOhm

绝缘电阻

˃ 10^9 欧姆

插拔次数

≤ 100

环境温度（运行）*

-40 °C 至 +90 °C

防护等级/IP等级**

IP65、IP67

第一面污染程度

3 根据。符合 DIN EN 60664-1 (VDE 0110-1)

触点基材

黄铜（铜锌）

第1面 触点镀层

铜-银-金合金（铜/银/金）

触点载体材料

热塑性聚氨酯 （TPU）

触点载体颜色

黄色

阻燃等级（触点载体）

UL 94 HB

成型主体材料

热塑性聚氨酯 （TPU）

成型主体颜色

黄色

阻燃等级（成型主体）

UL 94 HB

连接件材料

铝（铝）

连接件镀层

阳极氧化黑色

紧固扭矩（连接件）

7/8''：70 Ncm，手紧

线缆编号

731

导体尺寸

18 AWG

电线数量

3

最小弯曲半径（固定安装）

˃ 5 x D

最小弯曲半径（活动安装）

˃ 10 x D

弯曲次数

500 万

导体材料

铜

线缆护套材料

热塑性弹性体 （TPE）

线缆护套颜色

黄色

线缆直径D

Ø 7.2 毫米（.284"）

电线绝缘材料

聚氯乙烯 （PVC）

绝缘线径

Ø 1.83 毫米 [0.072 毫米]

环境温度（固定安装）

- 25 °C 到 +105 °C （PLTC 90 °C）

环境温度（活动安装）

- 10 °C 到 +105 °C （PLTC 90 °C）

UL线缆类型

UL： PLTC / AWM 20327 / CSA： AWM I/II A/B

阻燃等级（线缆护套）

UL VW-1 CSA FT-1

线缆特性

灵活性：优秀 |耐磨性：非常好 |耐化学性：耐水、耐油、耐油脂、耐酸、耐碱、耐溶剂|阻燃性：良好 |无卤素：否 |机械耐久性：良好（抗冲击、抗撕裂和弯曲） |环境适用性：室外、油性、潮湿或恶劣环境

面 2 产品子系列

7/8" （2、3、4、5、6 个触点）

第 2 面接触类型/性别

插座触点/母头

连接器设计，第 2 面

7/8" |女 | 3 极 | 90°

附件类型，侧面 2

内螺纹（圆形联轴螺母）

引脚数，第 2 侧

3

编码，第 2 面

A

接触电阻，第 2 面

≤ 10 毫欧姆

绝缘电阻，第 2 侧

˃ 10^9 欧姆

配接周期，第 2 面

≤ 100

环境温度（运行），第 2 侧*

-40 °C 至 +90 °C

防护等级/IP 等级，侧面 2**

IP65、IP67

污染度，第 2 面

3 根据。符合 DIN EN 60664-1 (VDE 0110-1)

接触基材，第 2 面

黄铜（铜锌）

触点镀层，第 2 面

铜-银-金合金（铜/银/金）

接触承载材料，第 2 面

热塑性聚氨酯 （TPU）

联系人颜色，第 2 面

黄色

可燃性等级（接触承载者），第 2 面

UL 94 HB

模制主体材料，侧面 2

热塑性聚氨酯 （TPU）

模压机身颜色，第 2 面

黄色

可燃性等级（成型体），第 2 面

UL 94 HB

附件材料，第 2 面

铝（铝）

附件电镀，侧面 2

阳极氧化黑色

紧固扭矩（附件），第 2 侧

7/8''：70 Ncm，手紧

注释，第 2 面

不能在施加负载时连接/断开。

UL申请号

E315587

UL

UL 2238；cURus

RoHS合规

是

无卤

否

耐油性

是

防护等级/IP等级 注

根据IEC标准使用Hirschmann或Lumberg Automation连接器安装和锁定的组合进行测试的IP等级

注意降额

* 注意降额

防护等级/IP等级 注

根据IEC标准使用Hirschmann或Lumberg Automation连接器安装和锁定的组合进行测试的IP等级

注意降额

* 注意降额


Report An Error

零件编号

货号 商品描述 线缆长度
500002801 RSRKW 30-731/6F 6 ft
500002802 RSRKW 30-731/12F 1,2 ft
500002803 RSRKW 30-731/15F 15 ft
500002804 RSRKW 30-731/20F 20 ft
500002805 RSRKW 30-731/30F 30 ft
