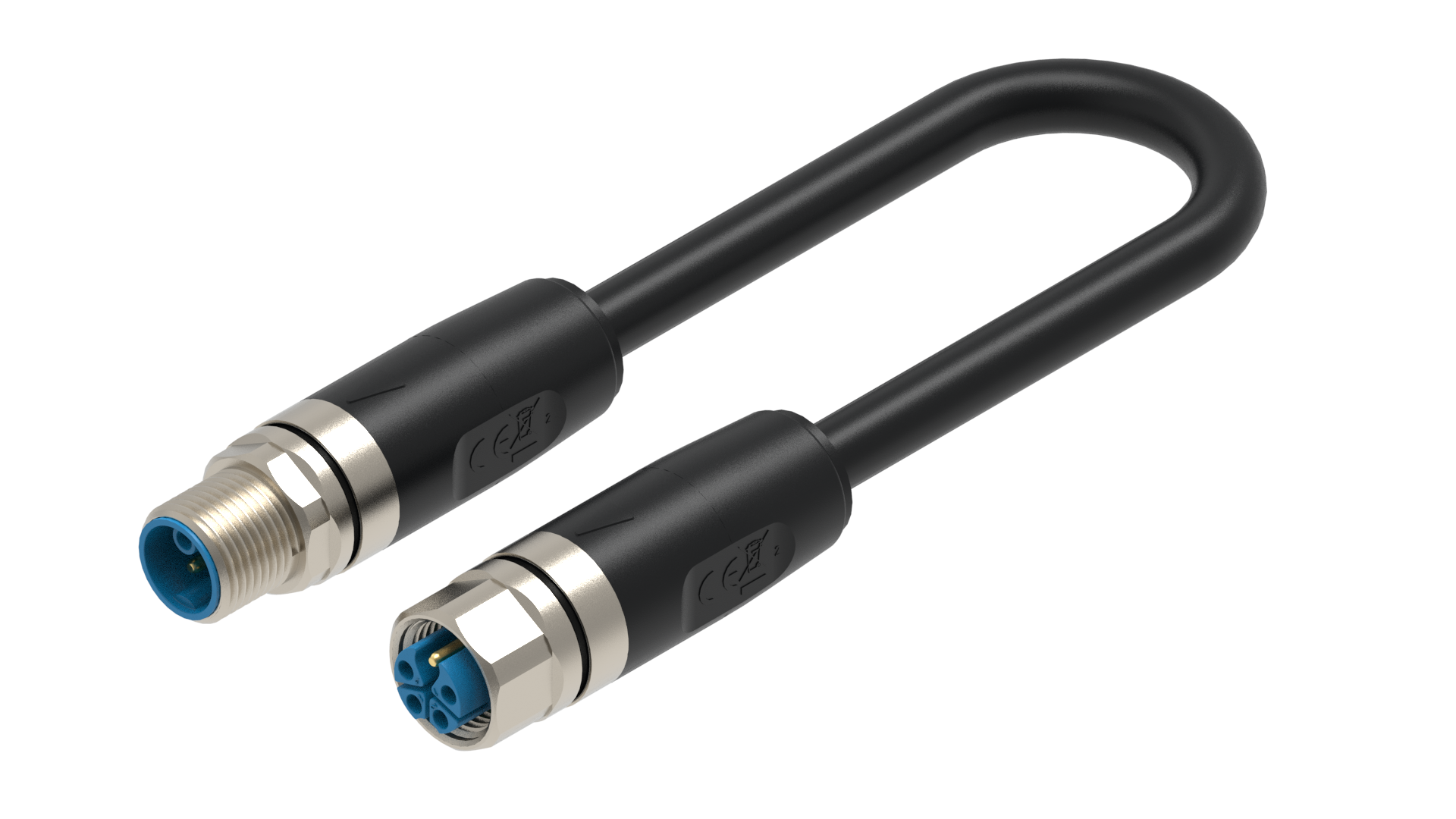

产品编号: RST 5K-RKT 5K-735
M12 至 M12 连接线，工业电源应用，PVC 黑色电缆，非屏蔽，公对母，直型，K 编码，5 针（4+PE），5x1.5 mm²
M12 至 M12 连接线，工业电源应用，PVC 黑色电缆，无屏蔽，AWM：2587，公头至母头，直型，K 编码，5 针，5x1.5 mm²，工作电压 600 V AC/DC，额定电流 16 A，-40 °C 125 °C（工作温度），适用于 IP65、IP67 环境，IEC 61076-2-111，UL 2237；cULus
-
上架时间:
全球
-
状态:
有源
- 规格
- 零件编号
- 资源
规格
信息
1侧表面视图
| Pin 1 | Pin 2 | Pin 3 | Pin 4 | PE |
|---|---|---|---|---|
| black 1 | black 2 | black 3 | black 4 | green-yellow |
正面视图 2
| Pin 1 | Pin 2 | Pin 3 | Pin 4 | PE |
|---|---|---|---|---|
| black 1 | black 2 | black 3 | black 4 | green-yellow |
|
产品系列 |
电源连接器 |
|---|---|
|
连接器类型 |
预铸线，双端 |
|
屏蔽类型 |
无屏蔽 |
|
额定电压 |
630 V |
|
额定电压（UL） |
600 V |
|
额定冲击电压 |
6.0 kV |
|
工作电压 |
600 V AC/DC |
|
额定电流 |
16 A |
|
额定电流（UL）* |
16 A |
1侧技术数据
|
面 1 产品子系列 |
M12 电源 |
|---|---|
|
第1面 接触类型/性别 |
公头 |
|
连接器设计 |
直形 |
|
连接类型 |
连接螺钉 |
|
引脚数 |
5（4+PE） |
|
1侧编码 |
K |
|
侧面 1 接触电阻 |
≤ 10 mOhm |
|
绝缘电阻 |
˃ 10^9 欧姆 |
|
插拔次数 |
≤ 100 |
|
环境温度（运行）* |
-40 °C ... 125 °C，注意降额 |
|
防护等级/IP等级** |
IP65、IP67 |
|
第 1 面设计标准 |
IEC 61076-2-111 |
|
第一面污染程度 |
3 符合 IEC 60664-1 |
|
间隙/爬电距离 |
IEC 60664-1 (2020-05) |
|
过压类别 |
III. 符合 IEC 60664-1 标准 |
|
触点基材 |
铜镍 |
|
第1面 触点镀层 |
铜/金 |
|
触点载体材料 |
PBT GF |
|
触点载体颜色 |
蓝色 |
|
阻燃等级（触点载体） |
UL 94 V-2 |
|
成型主体材料 |
TPE |
|
成型主体颜色 |
黑色 |
|
阻燃等级（成型主体） |
UL 94 HB |
|
连接件材料 |
铜锌 |
|
连接件镀层 |
铜/镍 |
|
O形圈材料 |
FKM |
|
紧固力矩（接触螺钉） |
M 12x1：（60-65）Ncm，手紧 |
线缆数据
|
线缆编号 |
735 |
|---|---|
|
导体尺寸 |
1.50 mm² |
|
电线数量 |
5 |
|
最小弯曲半径（固定安装） |
˃ 4 x D |
|
最小弯曲半径（活动安装） |
˃ 7.5 x D |
|
弯曲次数 |
- |
|
（扭转）次数 |
- |
|
导体材料 |
铜 |
|
线缆护套材料 |
PVC |
|
线缆护套颜色 |
黑色 |
|
线缆直径D |
ø 9.2 ±0,2 |
|
电线绝缘材料 |
PVC |
|
绝缘线径 |
ø2.55 mm |
|
环境温度（固定安装） |
-15 °C ... 90 °C |
|
环境温度（活动安装） |
-5 °C 至 +90 °C |
|
环境温度（固定安装短期 100h） |
-40 °C ... 90 °C |
|
UL线缆类型 |
AWM: 2587 |
|
阻燃等级（线缆护套） |
VDE 60332-1-2、DIN EN 60332-1-2 / IEC 60332-1 / UL VW-1、CSA FT1 |
技术数据第 2 面
|
面 2 产品子系列 |
M12 电源 |
|---|---|
|
第 2 面接触类型/性别 |
母头 |
|
连接器设计，第 2 面 |
直形 |
|
附件类型，侧面 2 |
连接螺母 |
|
引脚数，第 2 侧 |
5(4+PE) |
|
编码，第 2 面 |
K |
|
接触电阻，第 2 面 |
≤ 10 毫欧姆 |
|
绝缘电阻，第 2 侧 |
˃ 10^9 欧姆 |
|
配接周期，第 2 面 |
≤ 100 |
|
环境温度（运行），第 2 侧* |
-40 °C ... 125 °C，注意降额 |
|
防护等级/IP 等级，侧面 2** |
IP65、IP67 |
|
设计标准，第 2 面 |
IEC 61076-2-111 |
|
污染度，第 2 面 |
3 符合 IEC 60664-1 |
|
电气间隙/爬电距离，第 2 侧 |
IEC 60664-1 (2020-05) |
|
过压类别，第 2 侧 |
III. 符合 IEC 60664-1 标准 |
|
接触基材，第 2 面 |
铜镍 |
|
触点镀层，第 2 面 |
铜/金 |
|
接触承载材料，第 2 面 |
PBT GF |
|
联系人颜色，第 2 面 |
蓝色 |
|
可燃性等级（接触承载者），第 2 面 |
UL 94 V-2 |
|
模制主体材料，侧面 2 |
TPE |
|
模压机身颜色，第 2 面 |
黑色 |
|
可燃性等级（成型体），第 2 面 |
UL 94 HB |
|
附件材料，第 2 面 |
铜锌 |
|
附件电镀，侧面 2 |
铜/镍 |
|
O 形圈材料，第 2 侧 |
FKM |
|
紧固扭矩（接触螺钉），第 2 侧 |
M 12x1：（60-65）Ncm，手紧 |
认证
|
UL申请号 |
E497237 |
|---|---|
|
UL |
UL 2237；cULus |
|
VDE |
- |
安全 & 环境合规性
|
RoHS合规 |
是 |
|---|
耐受性
|
无卤 |
- |
|---|
备注
|
防护等级/IP等级 注 |
** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。 |
|---|---|
|
注意降额 |
* 注意降额 |
|
产品特性 |
为确保入口保护，请在连接前检查 O 形圈的位置。 位置不正确的 O 形圈会导致入口保护潜在故障。 |
信息
|
防护等级/IP等级 注 |
** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。 |
|---|---|
|
注意降额 |
* 注意降额 |
|
产品特性 |
为确保入口保护，请在连接前检查 O 形圈的位置。 位置不正确的 O 形圈会导致入口保护潜在故障。 |
零件编号
| 货号 | 商品描述 | 线缆长度 |
|---|---|---|
| 22012 | RST 5K-RKT 5K-735/20 M | |
| 22010 | RST 5K-RKT 5K-735/3 M | |
| 22008 | RST 5K-RKT 5K-735/1 米 | |
| 22007 | RST 5K-RKT 5K-735/0,5 M | |
| 18308 | RST 5K-RKT 5K-735/15 M | |
| 22009 | RST 5K-RKT 5K-735/1,5 M | |
| 22013 | RST 5K-RKT 5K-735/25 M | |
| 22011 | RST 5K-RKT 5K-735/7,5 M | |
| 934853040 | RST 5K-RKT 5K-735/2 M | 2 m |
| 934853041 | RST 5K-RKT 5K-735/5 M | 5 m |
| 934853042 | RST 5K-RKT 5K-735/10 米 | 10 m |
